144V純電動汽車BMS(電池管理系統)實訓考核裝置

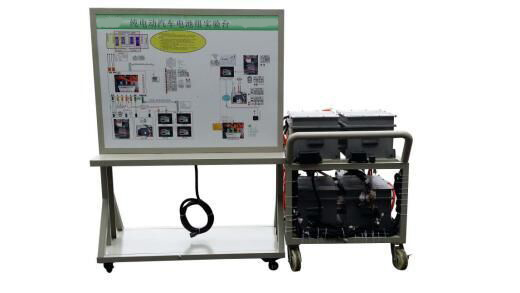

KCHFD-10型144V純電動汽車BMS(電池管理系統)實訓考核裝置

一、功能特點

1、該設備完整展示真實電動汽車的電池組管理控制系統，可以動態真實演示電池組管理控制的的運行工況。

2、實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電動汽車電池組管理控制原理圖和實物，認識和分析電動汽車電池組管理控制系統的工作原理與工作過程。

3、實訓臺面板上安裝有真實電動汽車的點火開關、工況開關、油門踏板、擋位開關、制動開關、帶CAN通訊的儀表（轉速表、電流指示表、電池檢測信息）、BMS電池管理控制單元與電池組、車載充電器與插口等附件，并輔以發光二極管進行系統流向的動態指示，還設有一臺真實電動車電機用來演示電動機的工作狀態。

4.檢測臺與運行臺用航空插頭，真實運行電動汽車的電池組管理控制系統。

5.安裝國標充電槍與插口，可進行電動汽車真實充電操作與控制。

二、技術規格

1、外接電源：原電動汽車電源

2、工作電壓：原電動汽車電源

3、工作溫度：-40℃～+50℃

4、檢測臺外形尺寸：1240*600*1700mm(長×寬×高)

5、運行臺外形尺寸：1000*600*1200mm(長×寬×高)

三、實訓項目

1．可真實運行汽車電動動力驅動系統，展示汽車電動動力系統的組成結構及原理。安裝發光二極管進行系統流向的動態指示。

2.操縱點火開關與調節開關，可真實演示汽車電動動力系統的各工況工作過程。

3.真實運行電動動力系統啟動工作過程

4.真實運行電動動力系統低速行駛工作過程

5.真實運行電動動力系統一般行駛工作過程

6.真實運行電動動力系統全速行駛工作過程

7.真實運行電動動力系統減速行駛工作過程

8.真實運行電動動力系統停車行駛工作過程

9.模擬電動動力系統制動回收工作過程
