純電動汽車制動能量回收系統示教板

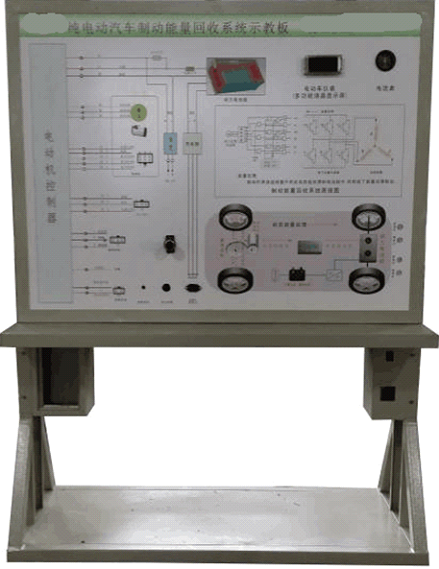

KCHFD-13型純電動汽車制動能量回收系統示教板

一、功能特點

1.該設備完整展示了純電動汽車制動能量回收系統的基本原理，可動態模擬純電動汽車制動能量回收系統在不同工況下的運行狀態。

2.示教板面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照純電動汽車制動能量回收系統結構原理圖和實物，認識和分析純電動汽車制動能量回收系統的工作原理。

3.示教板面板上安裝有點火開關、工況開關、油門踏板、擋位開關、制動開關、電機控制器、直流控制器等，并輔以發光二極管進行系統流向的動態指示。

 ▲面板安裝電動車儀表與電流表，真實同步顯示電流等數據。

4.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。

5.示教板工作可采用普通220V交流電源，經內部電路變壓整流轉換成直流電源，無需蓄電池，減少充電的麻煩，直流電源有防短路功能。

二、技術參數

1.外接電源：交流220V±10% 50Hz

2.工作電壓：直流12V

3.工作溫度：-40℃～+50℃

4.外形尺寸：1240×600×1700mm(長×寬×高)
