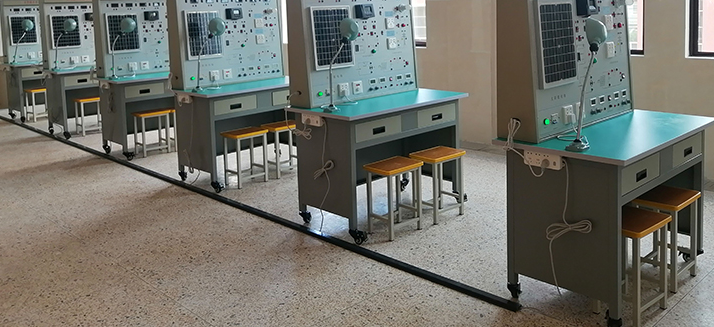

太陽能光伏發電實驗實訓裝置，是一個集成了太陽能發電、電能整流、儲存及逆變技術的多功能實訓系統。它由模擬太陽裝置、光伏電池、控制器模塊、離網逆變模塊、同步并網模塊、儀表監測模塊以及交直流負載模塊七大核心組件構成。以下是對其各項技術參數及規格的詳細分點羅列：

一、太陽能電池

• 峰值功率：30W，這一功率保證了太陽能電池在標準測試條件下的最大輸出能力。

• 最大功率電壓：17.5V，這是太陽能電池在輸出最大功率時的電壓值。

• 最大功率電流：1.95A，這是太陽能電池在輸出最大功率時的電流值。

• 開路電壓：22V，表示太陽能電池在無負載時的電壓。

• 短路電流：2.2A，表示太陽能電池在短路狀態下的電流。

• 安裝尺寸：35049018mm，這一尺寸使得太陽能電池易于安裝和集成到實驗實訓裝置中。

二、太陽能控制器

• 智能控制：通過單片機和專用軟件實現，支持12/24電壓自動識別系統，提高了控制的智能化和靈活性。

• 充電方式：采用串聯式PWM充電控制方式，有效降低充電回路的電壓損失，提升充電效率。

• 保護功能：包括蓄電池反接、蓄電池過欠壓保護、太陽能電池組件短路保護等，確保系統安全穩定運行。

• 工作模式：提供光控、光控+延時、通用控制等多種模式，滿足不同實驗實訓需求。

• 顯示與通訊：使用定制大屏幕LCD液晶顯示器，提供清晰直觀的界面顯示；同時配備獨立的上位機軟件，實現與PC機的良好通訊，方便參數設置和功能控制。

三、蓄電池

• 自放電率低：保證了蓄電池在長時間存放時仍能保持較高的電量。

• 使用壽命長：經過優化設計，蓄電池具有較長的使用壽命。

• 深放電能力強：蓄電池能夠承受深度放電，保持穩定的性能。

• 充電效率高：采用高效的充電技術，提升蓄電池的充電效率。

• 電量自動測量：增加系統停機時蓄電池電量自動測量功能，方便用戶了解蓄電池的剩余電量。

四、離網逆變器

• 輸出波形：純正弦波輸出，失真率小于4%，保證了輸出電能的穩定性和質量。

• 輸入輸出設計：輸入輸出完全隔離設計，提高了系統的安全性和可靠性。

• 負載啟動能力：能快速并行啟動電容、電感負載，滿足各種負載的啟動需求。

• 保護功能：具備過壓、欠壓、短路、過載、超溫等多重保護功能，確保逆變器的安全運行。

• 輸入輸出電壓與功率：輸入電壓范圍為10-16VDC，輸出電壓為110V/220VAC，輸出功率為300W，滿足大多數實驗實訓需求。

五、并網逆變器

• 能量變換結構：具有DC－DC和DC－AC兩級能量變換結構，實現最大功率點跟蹤和單位功率因數輸出。

• 測試端口：系統面板設有多個測試端口，方便用戶測量DC、AC相關參數，進行性能分析和故障診斷。

• 功率搜索功能：具備6級功率搜索功能，自動調整輸出功率至最大功率點，提升系統的發電效率。

• 輸入電壓范圍：寬電壓輸入設計，適應不同電壓條件下的工作需求。

• 并網功能：支持高頻雙向并網和單向并網功能，適應不同的并網需求和應用場景。

六、監測儀表

• 數據監測：可實時監測并顯示太陽能電池組、蓄電池、并網逆變器和離網逆變器的電壓和電流等關鍵數據，為用戶提供全面的系統運行狀態信息。

• 顯示方式：采用直觀易讀的顯示界面，方便用戶讀取和分析數據。

電壓顯示系統：

• DC 0-50V和AC 0-500V自動換擋設計，為用戶提供寬廣的測量范圍，輕松應對各種電壓測試需求。

• 液晶屏顯示采用先進的SMD結構，確保顯示清晰、準確，方便用戶讀取數據。

• AC測量精度達到1級，DC測量精度更是高達0.5級，為用戶提供精準的電壓測量數據。

• 響應時間小于或等于0.5秒，快速捕捉電壓變化，確保測量的實時性和準確性。

電流顯示系統：

• 提供DC 0-100MA、AC 0-5A和AC 0-2A的自動換擋功能，滿足用戶在不同場景下的電流測量需求。

• 同樣采用SMD結構的液晶屏顯示，確保數據的清晰度和可讀性。

• AC測量精度為1級，DC測量精度為0.5級，為用戶提供準確的電流測量數據。

• 響應時間同樣小于或等于0.5秒，確保電流測量的實時性和準確性。

模擬實驗電源：

• 輸入電壓為AC220V，適用于大多數實驗室環境。

• 頻率范圍覆蓋50/60HZ，適應不同國家和地區的電源標準。

• 輸出電壓為DC 0-32V且連續可調，滿足多種實驗需求。

• 輸出電流為DC 0-2A且連續可調，為實驗提供穩定的電流源。

• 輸出功率為64W，采用按鍵式開關，操作簡便。

智慧教室綜合測控系統：

• 采用一體化設計，所有功能集成在一塊核心控制器上，確保使用安全和設備穩定。

• 虛擬示波器具備50MHz的帶寬和2路波形測量功能，滿足教學實驗的高精度需求。

• 系統還包括2路邏輯分析儀功能、1路任意波形信號發生器輸出等，為教學實驗提供全面支持。

• PWM脈沖信號發生器可設置頻率、占空比，方便用戶進行脈沖信號的實驗研究。

• 萬用表功能包括電阻、直流電壓、交流電壓和交流電流的測量，滿足實驗室常用的測量需求。

• 人機界面功能豐富，可顯示波形并測量值，支持實驗報告的生成和上傳，方便學生進行實驗記錄和分享。

實驗室安全監控功能：

• 可同時測量并顯示溫濕度、CO2濃度和PM2.5等環境參數，確保實驗室環境的安全和舒適。

• 電氣參數測量功能可監控控制臺電壓電流，并計算功率，為實驗室的電氣安全提供有力保障。

• 具備過流、過壓、欠壓報警跳閘保護功能，有效防止電氣事故的發生。

• 實驗室環境安全監控裝置可監測PM2.5、煙霧、可燃?xì)怏w等異常情況，并發出火警報警，確保實驗室的安全。

• 節電功能可在長期無人實驗時自動關閉總閘開關，實現安全和節電效果。

實驗項目：

實驗一：通過太陽能光伏板能量轉換實驗，了解光伏板的工作原理和能量轉換效率。

實驗二：探究環境因素對光伏轉換效率的影響，如光照強度、溫度等。

實驗三：研究太陽能電池光伏系統直接負載特性，了解其在不同負載下的性能表現。

實驗四至實驗八：通過一系列實驗，深入了解太陽能控制器的工作原理、保護功能和實際應用場景。

實驗九至實驗十二：通過實驗探究離網型和并網型逆變器的工作原理及其在光伏發電系統中的應用。
