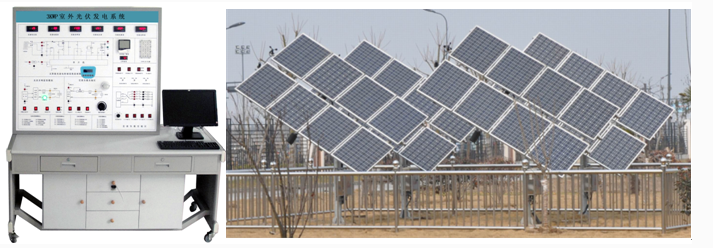

室外光伏發電系統

室外光伏發電系統

光伏發電系統是一款集并網與離網功能于一體的教學實驗系統，專為職業中專、大學、研究生及企業技工提供太陽能發電課題的研究與培訓。通過該系統，用戶可以深入了解太陽能光伏離、并網發電站的原理及工程實際應用技能。

一、產品概述

本系統作為教學實驗平臺，集成了室內溫/濕度、方陣溫度、太陽能輻射及太陽穿透率等測量系統，為用戶提供了直觀的操作體驗。系統采用先進的32位數字化DSP技術，對蓄電池充放電進行全智能化控制，確保系統運行的穩定與高效。

二、主要設備技術參數

1. 并網參數

本系統并網技術條件為單相輸出，額定功率達到3.5KW。最大光伏陣列輸出功率為3.0KW，光伏陣列輸出電壓范圍為180～350VDC。并網輸出電壓為Pv=180～260VAC，輸出功率范圍為100～3.1KW。安裝面積適中，通訊方式支持RS-232/RS485，方便用戶進行數據傳輸與監控。

2. 離網參數

離網部分的充電功率為1000W，采用PWM脈寬調制方式進行充電。充電最大電流為8.6A，具備過放保護、過放恢復及輸出保護等功能。輸出電壓為0～220VAC，輸出功率為1.0KW。此外，系統還具備蓄電池過充電、過放電、反接、負載過載、防雷、風機限流及自動剎車等多重保護功能，確保系統的安全穩定運行。

3. 電力蓄能單元

電力蓄能單元采用免維護膠體蓄電池，蓄電池組容量為12V/55Ah，共有10組。這種蓄電池具有長壽命、高能量密度等優點，為系統提供穩定的電力支持。

4. 逆變模塊（機內）

逆變模塊直流輸入電壓范圍為90～130VDC，額定輸出功率為1600W。輸出電壓為220VAC，頻率范圍為50Hz。工作效率高達85%，功率因數大于0.90，波形失真率低于5%。工作環境溫度范圍為-20℃～50℃，相對濕度小于90%（25℃）。該模塊還具備極性反接、短路、過熱、過載保護等功能，確保逆變過程的穩定與安全。

5. 控制單元

控制單元采用高性能智能控制器，具備Zigbee無線傳輸和RS232串口輸出功能。溫度傳感器測量范圍為-10℃～100℃，確保系統在各種環境下都能準確感知溫度信息。

6. 光伏陣列匯流箱

光伏陣列匯流箱標稱工作電壓為600VDC，最大持續工作電壓為1000VDC。具備高防雷性能，保護水平低，響應時間快。單只外形尺寸適中，方便安裝與維護。

7. 顯示單元

顯示單元信號輸入為單相，電壓額定值為AC220V，電流額定值為AC 5A。具備過載保護、高絕緣性能及安全性能等特點。工作電壓范圍寬，適應不同電網環境。工作溫度范圍廣泛，存貯環境要求低，確保顯示單元的穩定運行。

二、教學研究與實訓項目

1、基礎實驗

實驗1、光伏摸塊單元組成原理。

實驗2、太陽能基本理論實驗

實驗3、太陽能發電基礎理論及應用技術實驗

實驗4、太陽能發電控制技術實驗

實驗5、太陽能光電池能量轉換組合原理。

實驗6、在不同天氣和日照強度下光波對光伏轉換效率的影響實驗。

實驗7、在不同季節太陽運軌變換下對光伏能量轉換的影響實驗。

實驗8、逆變電源單元組成原理。
實驗9、逆變電源MPPT的最大功率跟蹤控制方法的實驗。
實驗10、逆變電源輸出功率與光伏能量變換的實驗。
實驗11、MPPT與電子跟蹤器有效結合和分離控制方面的比較實驗。
實驗12、晴天，多云，陰雨天情況下逆變電源輸出交流電的波形、諧波含有率、功率因素的比較實驗。
實驗13、逆變器并入的電網供電中斷，逆變器應在2s內停止向電網供電，同時發出警示信號的防孤島效應保護試驗。
實驗14、逆變電源直流輸入欠電壓控制實驗。
實驗15、輸入電壓為額定值，負荷滿載時距離設備水平位置1m處，的噪聲測試實驗。
2、單站監控項目實驗
 ◆ 直流電壓VDC、直流電流A、輸入功率KW
 ◆ 交流電壓VDC、交流電流A、輸出功率KW
 ◆ 日發電量KWh、日運行時數h min、總發電量KWh、總運行時數h、 Co2減排量Kg
 ◆ 系統運行狀態 正常/不正常
 ◆ 系統運行溫度 正常/不正常
 ◆ 系統監控PC機狀態 正常/不正常
 ◆ 系統功率測試曲線
3、在上位軟件里查看單站電量記錄項目
 ◆ 設備編號1號機： 日發電度數、日運行時數 h min、總發電量度數、總運行時數h
4、在上位軟件里查看單站故障記錄項目
 ◆ 設備編號1號機:
 a直流過壓、直流欠壓、直流過流
 b交流過壓、交流欠壓、交流過流
 c系統過載、頻率異常、孤島保護、ADC異常（快速檢測并網電壓，電流）、IPM故障、過流保護、過溫保護、溫度異常、DSP異常（數字信號處理器，將模擬信號轉為數字信號）

三、 系統配置配表
