太陽能發電教學實驗平臺

太陽能發電教學實驗平臺

一、概述

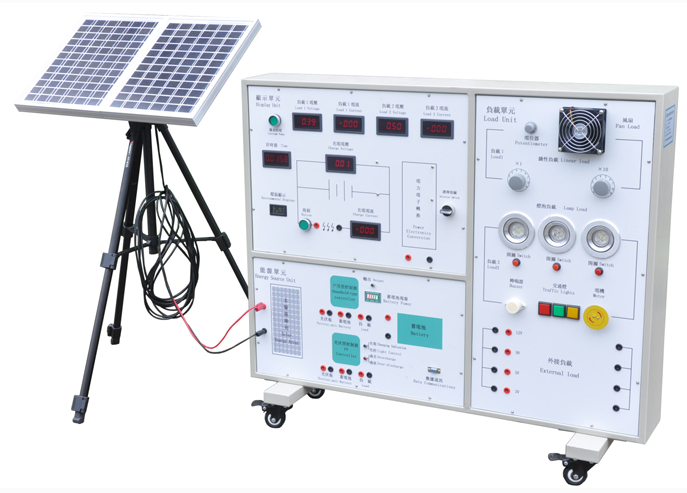

基本型太陽能教儀系統是由多個核心模塊組成的綜合性教學工具，旨在幫助學生深入理解太陽能發電原理及系統應用。該系統包括太陽能電池組件模塊、蓄電池模塊、控制器模塊、負載調節控制模塊、監控儀表模塊和PC機監控模塊等部分。下面我們將詳細介紹各模塊的主要技術規格參數。

二、主要技術規格參數

1. 系統規格

• 系統最大電壓：21.5V

• 系統最大電流：2A

• 系統最大功率：25W

2. 太陽能電池規格

• 類型：?jiǎn)尉Ч杼?yáng)能電池

• 元件尺寸：62128128mm

• 最佳功率：20W

• 最佳工作電壓：17.05±0.5V

• 最佳工作電流：1.20±0.10A

• 短路電流：1.34±0.10A

• 開路電壓：21.0±0.5V

3. 太陽能控制器規格

• 光電型控制器：

• 額定電壓：12V

• 額定電流：10A

• 負載范圍：100W以下12V直流負載

• 控制單元功能：光控輸出與多類定時輸出

• 戶用型控制器：

• 額定電壓：12V

• 最大光電電池功率：60W

• 最大負載電流：5A

• 過放電壓：11.0 ± 0.5V

• 保護功能：蓄電池過充、過放電保護、蓄電池開路保護、負載過電壓保護、夜間防反充電保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護、均衡充電、溫度補償、光控開關

4. 電表規格

• 電流表：3個，2A，0.5”LCD液晶顯示

• 電壓表：3個，20V，0.5”LCD液晶顯示

• 溫度表：1個，0～99.9℃

5. 負載

• 風扇：1個，額定電壓12V，工作電流0.25A，功率3W

• 交通燈：2組(R,G,B)，額定電壓12V，工作電流0.25A，功率3W

• LED燈：1組(7顆)

• 蜂鳴器：1個

• 馬達：1個，額定電壓12V，工作電流0.25A，功率3W

• 開關：1個

• 按鈕：1個

6. 電池

• 類型：閥控式密封鉛酸蓄電池

• 額定電壓：12V

• 額定容量(20hr)：3.3Ah

• 充電方法：恒壓

• 最大充電電流：825mA

7. 電阻器與轉換器

• 可變電阻：電阻值調整范圍0～1kΩ

• DC/DC：5個DC/DC電源模塊

• DC轉AC模塊：提供

• 外部設備支持：外接PC計算機量測太陽能電池I-V特性曲線(VB軟件or LabView)

8. 系統外形與結構

• 外形尺寸：長1100×寬780×厚120mm

• 平腳尺寸：40×40×500mm

• 滾輪設計：方便推動至戶外教學

9. 太陽能電池調節支架

• 類型：鋁合金支架（WF-6663A）

• 工作高度范圍：最高1695mm，最低455mm

• 承載重量：8kg

• 凈重：1.8kg

• 最大管徑：26mm

• 收縮高度：620mm

三、太陽光電實習教學模塊實驗內容

本模塊提供豐富的實驗內容，涵蓋太陽能電池發電原理、光電系統直接負載、光電控制型太陽能系統發電、用戶型太陽能發電和利用、太陽能系統電器負載、太陽能電池基本特性測試、外部擴充DC轉AC外接電器以及單晶太陽能電池I-V特性曲線等多個方面。通過這些實驗，學生可以全面深入地了解太陽能發電系統的原理、組成、運行方式及實際應用。

實驗一 太陽能電池發電原理實驗

實驗1-1 太陽能光電板能量轉換實驗

實驗1-2 環境對光電轉換影響實驗

實驗二 太陽能電池光電系統直接負載實驗

實驗三 光電控制型太陽能系統發電實驗

實驗3-1 光電型控制單元工作原理實驗

實驗3-2 光電型控制單元充放電保護實驗

實驗四 用戶型太陽能發電和利用實驗

實驗4-1 用戶型控制單元工作原理

實驗4-2 用戶型控制單元充放電保護實驗

實驗五 太陽能系統電器負載實驗

實驗六 綜合實驗

實驗七 太陽能電池基本特性測試實驗

實驗八 外部擴充DC轉AC外接電器實驗

實驗九 單晶太陽能電池I-V特性曲線實驗

三、配置單
