船舶電工工藝和電氣測試技能實訓裝置

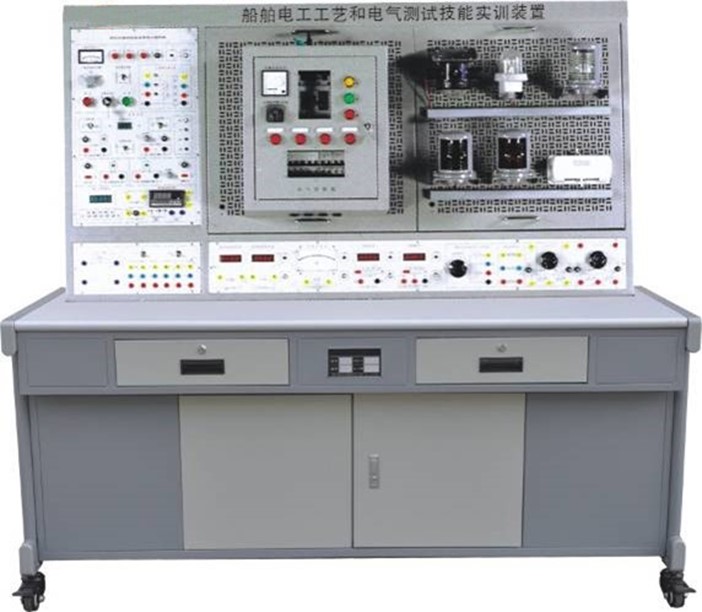

KCCBK-03型船舶電工工藝和電氣測試技能實訓裝置

一、概 述

“船舶電工工藝和電氣測試技能實訓裝置”是根據中華人民共和國海事局《海船船員適任考試與評估大綱》對船員所要求的實操技能而研制的，可完成操作級輪機管理人員規定的評估項目《船舶電工工藝和電氣測試》的培訓及技能評估，適合船舶類相關專業的實訓教學，也可作為各培訓機構、技能鑒定站（所）的技能考核、評估設備。

二、技術性能

1.輸入電壓：三相四線（或三相五線）～380V±10% 50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜1.5kVA

三、裝置配備

1.交流電源

（1）提供三相固定380V交流電源，配備一臺三相調壓器（規格為1.5kVA，0～450V及單相0～250V連續可調），交流電源輸出處設有過流保護裝置，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過轉換開關切換可指示三相電網和三相調壓輸出。

（2）控制屏側面設有一路三相四芯電源插座和兩路固定交流220V多功能電源插座。

2.直流電源

（1）提供一路0～30V、1A可調穩壓電源，具有軟截止短路保護和自動恢復功能，設有電壓輸出指示。

（2）高壓直流電源兩路：提供220V、0.5A穩壓電源及0～250V、3A連續可調穩壓電源各一路，并設有電壓輸出指示。

（3）提供90Ω×2/1.3A及900Ω×2/0.41A瓷盤電阻各一組。

3.儀器儀表

（1）真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯。

（2）真有效值交流數字電流表一只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程報警、指示及切斷總電源功能。

（3）直流數顯電壓表一只：測量范圍0～600V，分200mV、2V、20V、200V、600V四檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。

（4）直流數顯毫安表一只：測量范圍0～2000mA，分2mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。

（5）功率、功率因數表一只：由一套微電腦，高速、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話的智能控制模式。為了提高測量范圍和測試精度，將被測電壓、電流瞬時值的取樣信號經A/D變換，采用專用DSP計算有功功率、無功功率。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢。

（6）提供三刀雙擲轉換開關及三刀三擲轉換開關各一只。

（7）提供能耗制動及反接制動專用電阻各一組。

4.實訓組件及實訓元器件

（1）網孔實操板：提供不銹鋼網孔板一塊，通過搭配元器件，學生可自行在網孔板上固定、安裝、布局、走線和調試，能培養學生的動手能力和操作技能。

（2）實訓元器件：包括時間繼電器、熱繼電器、交流接觸器、熔斷器、斷路器、帶燈按鈕、U形導軌、溫度繼電器、船用電纜等。

（3）實訓組件：提供安裝有電阻、電容、二極管、三極管、晶閘管、場效應管、單結管等元件的線路板一塊，

（4）完成各個元器件參數的測試。

（5）配備一只帶鏡面式指針電流表和一只電流互感器。

（6）電磁制動器一臺：用于對電磁制動器進行檢測與間隙的調整。

（7）小型電氣控制箱一個。

（8）焊接線路板所用元器件和萬能線路板一套

（9）刷形轉換開關一只：用于拆裝訓練

（10）萬能焊接線路板及相關的元器件一套：用于焊接實訓

（11）船用電纜連接專用附件一套

（12）船用燈具及開關一套：用于船用照明設備的維護及檢修實訓。

5.電機

（1）船用三相鼠籠式異步電機      一臺

（2）WDJ15直流他勵電動機        一臺

（3）WDJ24三相鼠籠式異步電動機  一臺

6.儀器及工具

配有便攜式數字萬用表、三位半顯示、兆歐表、電流表、電烙鐵、檢修專用工具等

四、實訓項目

1.萬用表的使用

2.電子元器件的檢測

3.多用鉗形電流表的使用、儀表符號的認識

4.交流電壓表、電流表、功率表的使用

5.直流電壓表、電流表的使用

6.便攜式兆歐表的使用

7.交流繼電器、熱繼電器、時間繼電器等的拆裝和組裝

8.溫度繼電器、接觸器的維護、參數調整

9.測量電磁制動器間隙的方法

10.電子線路板焊接

11.電機多種控制線路的安裝（如星三角降壓?jiǎn)?dòng)、正反轉控制、能耗制動、反接制動等等）

12.電氣控制箱的維護與保養

13.船用電機的維護和保養

14.直流電機的電刷與換向器的調整與維護

15.電纜的使用

16.船用照明設備的維護（船用燈具的檢修）

17.船用基本照明線路的接線

18.船用電纜的選用、切割、端頭連接

19.電纜絕緣故障的查找
