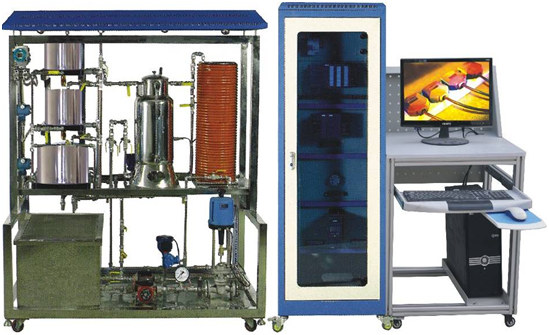

現場總線過程控制系統實驗裝置

KCGK-05型現場總線過程控制系統實驗裝置

（過程控制與自動化儀表）

一、系統概述

“現場總線過程控制系統實驗裝置”是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控制的網絡化和數字化實驗裝置。

“現場總線過程控制系統實驗裝置”是由現場總線控制系統和對象系統組成。

1.現場總線控制系統硬件

除電氣部分給各種工作部件提供電源外，還有下列主要部件：

（1）SIEMENS 315-2DP CPU一個（含MMC卡）

（2）DP/PA Coupler 耦合器一個

（3）8路模擬量輸入模塊SM331模塊兩個

（4）4路模擬量輸出模塊SM332模塊一個

（5）變頻器一個

（6）DP通訊線和DP接頭若干

（7）通訊處理器CP5611卡一張

2.現場總線控制系統軟件

本套控制系統下位機編程軟件采用SIEMENS公司的下位機編程軟件STEP 7。STEP 7是用于SIMATIC S7-300/400站創建可編程邏輯控制程序的標準軟件，可使用梯形邏輯圖、功能塊圖和語句表。它是SIEMENS SIMATIC工業軟件的組成部分。STEP 7以其強大的功能和靈活的編程方式廣泛應用于工業控制系統，總體說來，它有如下的功能特性：

（1）可通過選擇SIMATIC工業軟件中的軟件產品進行擴展

（2）為功能摸板和通訊處理器賦參數值

（3）強制和多處理器模式

（4）全局?jǐn)?shù)據通訊

（5）使用通訊功能塊的事件驅動數據傳送

（6）組態連接

本套控制系統上位機監控軟件采用SIEMENS公司的上位機監控組態軟件SIMATIC  Wincc。

Wincc指的是Windows Control Center，它是在生產過程自動化中解決可視化和控制任務的監控系統，它提供了適用于工業的圖形顯示、消息、歸檔以及報表的功能模板。高性能的功能耦合、快速的畫面更新以及可靠的數據交換使其具有高度的實用性。

Wincc 是基于Windows NT 32位操作系統的，在Windows NT或Windows 2000標準環境中，Wincc具有控制自動化過程的強大功能，它是基于個人計算機，同時具有極高性價比的操作監視系統。Wincc的顯著特性就是全面開放，它很容易結合用戶的下位機程序建立人機界面，精確地滿足控制系統的要求。不僅如此，Wincc還建立了像DDE、OLE等在Windonws程序間交換數據的標準接口，因此能毫無困難的集成ActiveX控制和OPC服務器、客戶端功能。

Wincc軟件是基于多語言設計的，這意味著可以在中文、德語、英語等眾多語言之間進行選擇。

二、系統特點

能完整的體現現場過程變量數字化采集。實現從過程變量的現場采集到上位監控的全數字化傳輸。

三、系統結構

現場總線控制系統結構圖如下：

四、實驗內容

1.現場總線控制系統（FCS）的組成與認識實驗

2.下位機軟件中的硬件組態和程序編寫

3.上位機軟件中的通信建立和界面組態

4.一階單容上水箱對象特性測試實驗

5.二階雙容水箱對象特性測試實驗

6.上水箱液位PID整定實驗

7.串接雙容下水箱液位PID整定實驗

8.三容液位定值控制實驗

9.鍋爐內膽水溫PID控制實驗

10.鍋爐夾套水溫PID控制實驗

11.單閉環流量PID控制實驗

12.鍋爐內膽水溫位式控制實驗

13.水箱液位串級控制實驗

14.三閉環液位控制實驗

15.鍋爐夾套與內膽水溫串級控制實驗

16.鍋爐內膽水溫與水流量串級控制實驗

17.上水箱液位與進水流量串級控制實驗

18.單閉環流量比值控制實驗

19.下水箱液位前饋-反饋控制實驗

20.鍋爐內膽水溫前饋-反饋控制實驗

21.溫度純滯后控制實驗

22.流量純滯后控制實驗

23.鍋爐夾套與內膽水溫解耦控制實驗

24.上水箱液位與出口水溫解耦控制實驗

控制對象系統

一、系統組成

1.過程控制實驗對象系統

實驗對象系統包含有：不銹鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。

系統動力系統有兩套：一套由三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由日本三菱變頻器、三相不銹鋼磁力驅動泵（220V變頻）、渦輪流量計等組成。

整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。

2.對象系統中的各類檢測變送及執行裝置

（1）擴散硅壓力變送器三只：分別檢測上水箱、中水箱、下水箱液位；其中下水箱的壓力變送器采用SIEMENS帶PROFIBUS-PA通訊接口的壓力變送器（SIEMENS帶PROFIBUS-PA通訊協議的壓力傳感器通過總線供電，不需要另外接工作電源。

（2）渦輪流量計三只：分別檢測兩條動力支路及盤管出水口的流量；

（3）Pt100熱電阻溫度傳感器六只：分別用來檢測鍋爐內膽、鍋爐夾套、盤管（三只）及上水箱出水口水溫；

（4）控制模塊：包含電磁閥、電動調節閥各一個；

（5）三相380V不銹鋼磁力驅動泵、三相220V不銹鋼磁力驅動泵。

二.系統主要特點

1.被調參數囊括了流量、壓力、液位、溫度四大熱工參數

2.執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器

系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥和手操作閥制造各種擾動

3.一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣

4.能進行多變量控制系統及特定的過程控制系統實驗
