化工儀表及過程控制實訓裝置

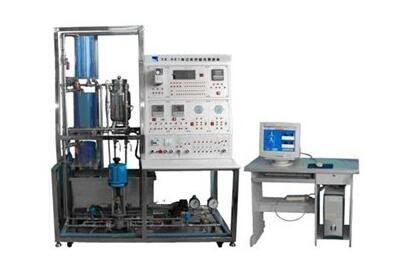

KCGK-07型化工儀表及過程控制實訓裝置

一、裝置特點

1. 本裝置的各種功能均綜合在一個實驗臺上，采用積木式結構，系統結構緊湊、造型美觀大方、便于運輸及實驗室的多臺布局。

2. 對象小型化、適應性強、綜合性強，控制對象模型由不銹鋼和有機玻璃水箱組成，實驗水箱在屏右邊能清楚看見，管道流程直觀、清晰。

3. 參數全面，涵蓋了液位、流量、壓力、溫度四大典型過程控制參數。

4. 小型（小功率）執行元件，它們是二個不銹鋼離心泵和一個電加熱器，使整體結構更為緊湊和小型化。

5.系統控制方式多樣性：主要有位式控制、連續控制、PID控制、智能儀表控制、計算機控制、不銹鋼離心泵的交流變頻調速控制和單相移相調壓控制等，并可組成不同的控制方式。

6.安全保護齊全：設有電壓型漏電保護器和電流型漏電保護器各一組；強電連接線及插座均采用全封閉結構，使用安全、可靠、防觸電；強、弱電連接及插座分開，不會混插，避免錯接線而損壞設備。

二、系統組成

本裝置集多參數控制為一體，由過程控制對象、傳感器、變送器、調節器、執行器、顯示器和計算機等組成。

1. 控制對象的模型由高位槽、中水箱、復合加熱水箱及一個儲水箱組成，高位槽、下水、復合加熱水箱由兩臺離心泵供水。高位槽、中水箱各裝有一個液位變送器來檢測壓力和液位；復合式加熱水箱其中外筒為有機玻璃制成，內筒為不銹鋼水箱中裝有500W電加熱器和PT100溫度傳感器、CU50溫度傳感器及J型熱電偶傳感器。主管道上裝有小型渦輪流量計、電動調節閥和兩臺離心泵。水箱中的水位、壓力、水溫以及供水的流量都可以用于構成控制系統的被控參量。兩臺離心泵中的任一臺都可作為調節通道或干擾通道，模擬現場產生的干擾信號，以驗證系統的穩定性和抗干擾性能。

2. 高位槽、中、復合加熱水箱外水箱均采用優質透明有機玻璃制成，，不但堅實耐用，而且透明度高，便于學生直能接觀察到液位的變化和記錄結果。水箱尺寸均為：200*300*300mm。

3. 水泵采用不銹鋼臥式離心泵，管道全部采用不銹鋼納米復合管，整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。

4. 實驗屏

本裝置配置智能工業調節器六臺，其中四臺用于顯示、調節、控制現場傳感器的參數、數值及輸出模擬線性控制信號控制相應的調節設備，如變頻器及電動調節閥，實行PID實訓；兩只用于顯示現場傳感器的參數及數值。

5. PC/PPI專用編程電纜線

6. RS232/485通訊轉換器

7. 豪華型電腦桌

8. 計算機

9. 上位機軟件

PLC編程環境軟件為STEP 7-Micro/WIN32，它可以對S7-200的所有功能進行編程。上位機具有二種監控軟件：

MCGS工控組態軟件：利用PC/PPI電纜線組成PLC與MCGS工控組態軟件監控系統，以及利用RS232/485轉換器組成智能調節儀與MCGS工控組態軟件監控系統，可實現對被控對象過渡過程的數據采集和存儲，數據曲線的動態顯示和監控。MCGS工控組態軟件還可以對控制對象的圖形任意組態，動態顯示，編制控制策略，輸出實時曲線、歷史曲線、實時數據、歷史數據，打印工程報表，操作菜單設計等一系列強大的功能。

三、技術指標

1. 供電電源：AC380V±10%  50Hz

2. 整機最大功耗：＜2.5kw

3. 整機尺寸：1900cm×73cm×180cm

四、系統主要特點

1.被調參數囊括了流量、壓力、液位、溫度四大熱工參數；

2.執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器；

3.系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過手動閥制造各種擾動；

4.一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣；

5.能進行多變量控制系統及特定的過程控制系統實驗。

五、基本實驗項目

1.   實驗裝置的基本操作與儀表調試

2.   壓力變送器的零點遷移和性能測試實驗

3.   單容自衡水箱的對象特性測試實驗

4.   雙容自衡水箱的對象特性測試實驗

5.   溫度位式控制實驗

6.   溫度連續控制實驗（智能儀表控制和PLC控制，共有兩種模式）

7.   智能儀表控制實驗

8.   單容水箱液位PID控制實驗（智能儀表控制和PLC控制，共有兩種模式）

9.   雙容水箱液位PID控制實驗（智能儀表控制和PLC控制，共有兩種模式）

10.  流量定值控制實驗（智能儀表控制和PLC控制，共有兩種模式）

11.  單容水箱壓力PID控制實驗（智能儀表控制和PLC控制，共有兩種模式）

12.  串級控制系統連接實驗

13.  液位串級控制實驗

14.  計算機控制系統

15.  單容液位控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

16.  雙容液位控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

17.  流量定值控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

18.  溫度位式控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

19.  溫度連續控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

20.  PLC上下水箱液位串級控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

21.  液位流量串級控制實驗——利用PC/PPI通訊電纜、MCGS組態軟件

22.  測定離心泵恒流量、恒壓力控制系統在節躍干擾作用下，離心泵出口流量的過渡過程，利用最大偏差、余差、衰減比、振蕩周期和過渡時間等參數評價離心泵恒流量控制系統的控制質量；

23.  掌握比例度P、積分時間I參數在流量、恒壓力控制系統的作用和過渡過程品質指標的影響；

24.  用“臨界比例度法”、“衰減曲線法”來工程整定PID控制參數；

25.  熟悉和掌握化工基本量（溫度、壓力、流量、液位）的測量方法及影響因素；對溫度、壓力進行校正，練習安裝和正確操作和測量。

26.  對現場在線運行儀表的故障查找并及時排除。
