熱工測量示教臺

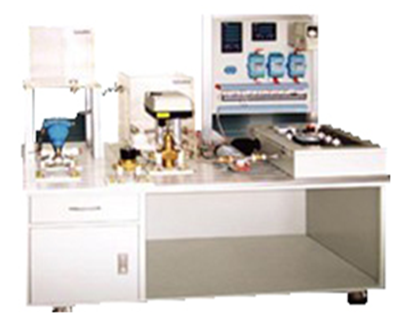

KCRG-18型熱工測量示教臺

一、實驗目的：

    演示測量儀表的組成及種類，了解測量誤差的基本概念，測量的一般方法，表示方法和誤差的處理方法，以及評估測量儀表質量優劣的技術指標等內容。重點是熱工儀表的基本組成及其功能。感受件直接與被測量對象相聯系，感受被測參數的變化，并將被測參數信號轉換成相應的便于進行測量和顯示的信號輸出。中間件將感受件輸出的信號直接傳輸給顯示件或進行放大和轉換，使之成為適應顯示元件的信號。顯示件向觀察者反映被測參數的量值變化。

二、主要配置：

按被測參數分：壓力、溫度、流量測量儀表。由感受件、中間件和顯示件組成。測量系統由四個基本環節組成：傳感器、變換器或變送器、傳輸通道、數字顯示裝置、不銹鋼臺架及控制屏。

三、技術參數：

1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。

2、304不銹鋼加熱水箱，容積40L，加熱功率3.0KW；換熱器面積為3.0m2，40W散熱風扇。

3、熱水泵參數： 流量：20L/min ，揚程：12m，功率：120W。

4、流量測量，DN15渦輪流量計：測量范圍0.2-6.0m3/h；壓力測量：壓力傳感器：測量范圍0-0.6MPa

5、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、壓力、流量等實驗全部測量參數。

6、外形尺寸：1600×500×1500mm，外形為不銹鋼可移動支架，帶雙剎車輪。
