過熱器流量分配實驗臺

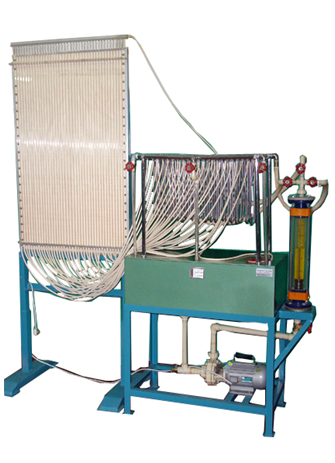

KCRG-51型過熱器流量分配實驗臺

一、實驗?zāi)康模?/span>

1、演示過熱器平行并列管在各種不同連接方式下流量分配的不均勻性。

2、觀察兩聯箱在不同聯結形式下，靜壓沿聯箱長度的分布特性。

3、測定各種聯結形式下的水力不均勻系數及Z型和Π型聯結時的壓力變化系數。

二、主要配置：

防腐水泵，PVC水箱，水位計，分配聯箱、匯集聯箱，蛇形管，40根測壓管，40根玻璃差壓板，可調節閥門組，不銹鋼支架等。

三、技術參數：

1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率370W。

2、水泵參數：流量：30L/min ，揚程：20m，功率：370W。

3、PVC水箱，尺寸600×400×400mm。

4、40根玻璃差壓板，長度1600mm，上帶有刻度標尺。

5、外形尺寸：1500×500×2100mm，外形為不銹鋼可移動支架，帶雙剎車輪。
