自循環虹吸實驗裝置

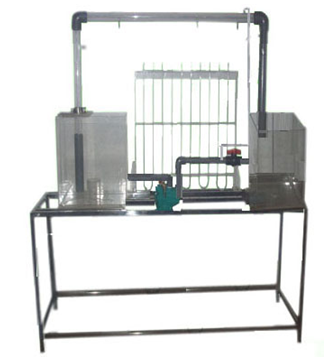

KCLX-09型自循環虹吸實驗裝置

一、實驗?zāi)康模?/span>

1、演示虹吸的成因和破壞及管中壓強分布。

2、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。

二、主要配置：

虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框架。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。

2、虹吸管徑：φ25mm，高度：800mm。由有機玻璃制成，分布六個測壓點。

3、高位水箱容積50L,低位水箱容積70L,由有機玻璃制成。

4、采用自吸抽氣技術，啟動時可自動排除管中空氣，操作簡便。

5、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。

6、實驗管道裝有彎管流量計，以測量流量。

7、采用低噪聲無銹蝕環保型水泵，最高揚程：12m，額定流量：15L/min，功率：120W。

8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方

   便讀數，壓差計內的指示液為水，無毒、操作安全。

9、實驗所用的流體-水為全循環使用設計，充分節約水資源。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、外形尺寸：1200×500×1800mm（長×寬×高），可移動式設計，帶腳輪及禁錮腳。
