雷諾實驗裝置

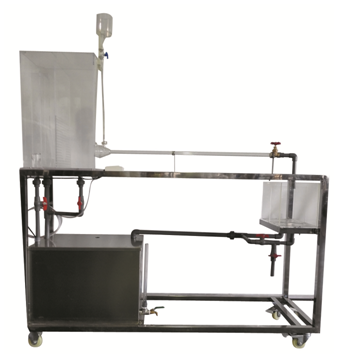

KCLX-24型雷諾實驗裝置

一、實驗?zāi)康模?/span>

1、觀察流體在管內流動的兩種不同型態。

2、觀察湍流狀態下管路中流體速度分布狀態。

3、測定流動形態與雷諾數Re之間的關系及臨界雷諾數值。

二、主要配置：

有機玻璃水槽、示蹤劑盒、示蹤劑流出管、細孔噴嘴、玻璃觀察管、計量水箱、刻度標尺、秒表、玻璃溫度計、不銹鋼框架。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz，可連續操作。

2、透明有機玻璃觀察管：內徑Φ15mm。

3、實驗水箱容積40L透明有機玻璃制作，帶有穩壓溢流口。

4、計量水箱：容積6L透明有機玻璃制作，帶計量刻度。

5、指示液為紅墨水或其它顏色鮮艷的液體。

6、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

7、外形尺寸：1500×450×2000mm（長×寬×高）,框架為可移動式設計，帶腳輪及禁錮腳。
