自循環漩渦儀

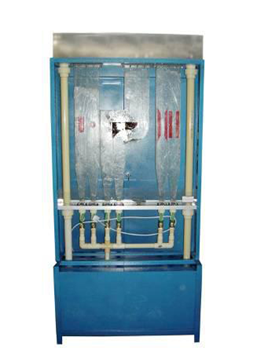

KCLX-32型自循環漩渦儀

一、實驗?zāi)康模?/span>

演示流體流經橋墩、圓柱體、直角彎道、圓角彎道和突縮、突擴及漸縮、漸擴管道時漩渦區的變化，并可觀察到典型的卡門漩渦。

二、主要配置：

水泵、上水閥門，循環蓄水箱、溢流槽、扁水槽及工件、銅閥門調節組、不銹鋼支架。

三、技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電 源：220V/50Hz，可連續操作。

2、蓄水箱，400×400×400mm，材質PVC板。

3、水泵：最高揚程：35m，額定流量：3.0m3/h，功率：550W。

4、手控流量調節閥門，雙向配置LED泛平面片光源，有機玻璃流道，彩色有機玻璃機體，顯示屏，亞光黑后罩，可調摻氣裝置。

5、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

6、外形尺寸：800×450×1800mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。
