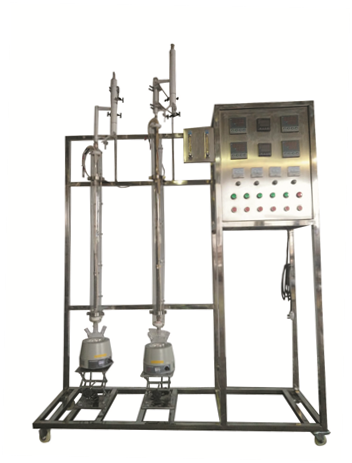

萃取精餾實驗裝置

裝置功能

1、掌握萃取精餾的基本原理和操作。

2、能進行全塔物料衡算和塔操作的過程分析。

3、了解萃取精餾與常規精餾的區別。

4、學會分析塔內物料組成。

主要配置

電熱器、蒸餾釜、萃取精餾塔、溶劑回收塔、冷凝器、數字溫度顯示儀表、回流系統、流量計、不銹鋼框架、儀表柜。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂的冷凝器后排出。

液：裝置自帶玻璃高位槽。實驗時經流量計進入精餾塔釜。

電：電壓AC220V，功率2KW，標準單相三線制。

技術參數

1、玻璃萃取精餾塔體（填料）：φ30×1400mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。

2、溶劑回收塔（填料）：φ30×1200mm，五側口，塔外壁2段導電膜加熱保溫（手動控制）。

3、塔頂玻璃蛇管冷凝器，擺錘式回流結構和蛇管冷凝器油水分相器結構。

4、塔內填裝φ2×2mmθ不銹鋼θ環型填料。

5、玻璃塔釜，容積500ml，加熱器：800W。

6、K型熱電偶 ：0—200℃（4支）。

7、250ml高位玻璃加料瓶，LZB--2轉子流量計：流量范圍2.5～25ml/min ，數量2套。

8、宇電AI518溫度控制儀，宇電AI704M溫度巡檢儀。

9、塔頂冷凝液體的回流采用擺動式回流比控制器操作。此控制系統由塔頭上擺錘、電磁鐵圈、回流比計數器等儀表組成，回流比控制范圍：99：1—1：99。

10、各項操作及溫度、回流比、流量的顯示、調節、控制全在控制屏面板進行。

11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

12、外形尺寸：1200×500×2200mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

萃取精餾塔釜溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

萃取精餾塔節

PT100鉑電阻

數字溫度儀表

無

萃取精餾塔頂

PT100鉑電阻

數字溫度儀表

無

溶劑回收塔釜溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

溶劑回收塔節溫度

PT100鉑電阻

數字溫度儀表

無

溶劑回收塔頂溫度

PT100鉑電阻

數字溫度儀表

無

KCHN-13A數字型萃取精餾實驗裝置

測控組成

變量

檢測機構

顯示機構

執行機構

流量

轉子流量計

轉子流量計

手動調節

回流比

回流比繼電器

回流比控制顯示儀，精度：0.5%FS

回流比控制顯示儀

萃取精餾塔釜溫度

PT100鉑電阻

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

萃取精餾塔節

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

萃取精餾塔頂

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

溶劑回收塔釜溫度

PT100鉑電阻

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

溶劑回收塔節溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

溶劑回收塔頂溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
