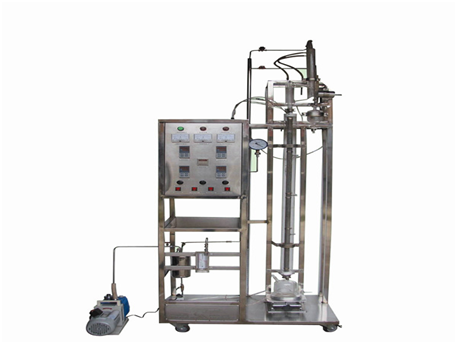

共沸精餾實驗裝置

裝置功能

1、通過實驗加深對共沸精餾過程的理解。
  2、熟悉共沸精餾設備的構造，掌握共沸精餾操作方法。
  3、能夠?qū)卜芯s過程做全塔物料衡算。
  4、學會使用阿貝折射儀分析液體組成。

主要配置

玻璃精餾塔、冷凝器、油水分離器、再沸器、預熱器、溫度控制儀、溫度顯示儀、壓力表、不銹鋼框架、控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。自來水通過裝置接口進入塔頂?shù)睦淠骱笈懦觥?/span>

液：裝置自帶玻璃高位槽。實驗時進入精餾塔釜。

電：電壓AC220V，功率2KW，標準單相三線制。

技術參數

1、玻璃塔體（填料）：φ30×1400mm，無側口，φ3x   3 mm不銹鋼θ環型填料；填料層高：1200mm；蒸餾釜容積：500ml。
  2、塔釜加熱器：智能化控溫電加熱套，功率800W；塔外壁鍍有金屬保溫膜，通電使塔身加熱保溫，功率300W。
  3、塔頂、塔釜測溫數字顯示，數顯儀表精度FS≤0.2%。
  4、塔頂冷凝管為蛇形冷凝器帶油水分離器結構（帶擺動回流），既可采用分相回流，又可采用混相回流?；亓鞅瓤刂破鳎簳r間繼電器，按秒進行時間控制。

5、數字溫度顯示儀，釜溫0~150℃，餾出溫度：0~100℃。精度：0.1℃。
  6、正泰電器：接觸器、開關、漏電保護空氣開關。
  7、304不銹鋼儀表柜：測控、電器設備在實驗架上。
  8、外形尺寸：1200×550×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

回流比

回流比繼電器

回流比控制顯示儀

回流比控制顯示儀

塔節溫度

PT100鉑電阻

數字溫度儀表

無

塔頂溫度

PT100鉑電阻

數字溫度儀表

無

塔釜溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

KCHN-15A數字型共沸精餾實驗裝置

測控組成

變量

檢測機構

顯示機構

執行機構

回流比

回流比繼電器

回流比控制顯示儀，精度：0.5%FS

回流比控制顯示儀

塔節溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

塔頂溫度

PT100鉑電阻

數字溫度儀表，精度：0.5%FS

無

塔釜溫度

PT100鉑電阻

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、回流比等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
