氣固相流化床催化反應實驗裝置

裝置功能

1、了解流化床反應器的工作原理及結構。

2、加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。

主要配置

流化床反應器、加熱爐、預熱器、計量泵、風機、氣體轉子流量計、濕式氣體流量計、溫控儀表、壓力表、不銹鋼框架及控制屏。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1、流化床反應器：稀、濃相段直徑：Φ20mm、高350mm，擴大段直徑：Φ57mm，長200mm；熱電偶套管，Φ3mm，內插Φ1mm熱電偶，不銹鋼材質。催化劑裝載量：10-50ml。

2、反應器加熱爐：Φ260×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：600℃。

3、預熱器：304不銹鋼，內徑Φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力：常壓。

4、氣體轉子流量計量程：0.05-0.5L/min。

5、風機：采用空氣旋渦泵；功率：370W；最大風壓：11.76KPa；最大風量：48m3/h。

6、微型隔膜計量泵；功率：30W；最大流量：3L/h；沖程頻率：120n/min。

7、濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，精度：±1%。

8、冷凝器：φ40×400mm；氣液分離器：φ50×150mm。

9、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、外形尺寸：1600×600×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀

沖程頻率調節

預熱溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

加熱爐溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

流化床反應溫度

K型熱電偶

數字溫度儀表

無

反應壓力

指針式壓力表

壓力表就地顯示

無

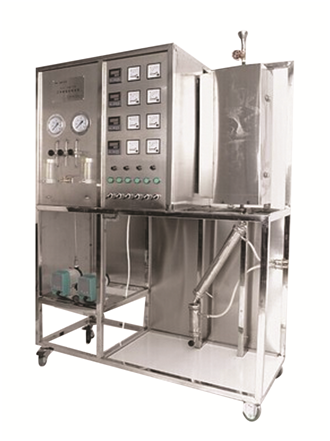

KCHN-19A數字型氣固相流化床催化反應實驗裝置

測控組成

變量

檢測機構

顯示機構

執行機構

氣體流量

轉子流量計

轉子流量計

手動閥控

液體加入量

計量泵

數字流量顯示儀，精度：0.5%FS

沖程頻率調節

預熱溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

加熱爐溫度

K型熱電偶

數字溫度控制儀，精度：0.5%FS

固態調壓模塊

流化床反應溫度

K型熱電偶

數字溫度儀表，精度：0.5%FS

無

反應壓力

壓力傳感器

數字壓力儀表，精度：0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
