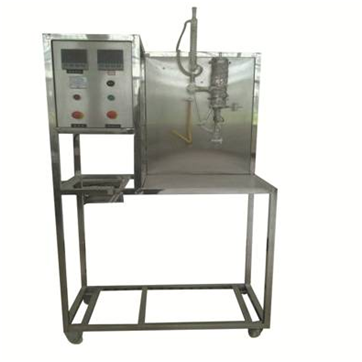

氣-液平衡數據測定實驗裝置

裝置功能

1、 了解氣液平衡測定裝置的構造及工作原理。

2、 掌握二元體系汽液相平衡數據的測定方法。

3、 學會求解活度系數方程式中的參數，并進行氣液平衡數據的關聯。

主要配置

玻璃平衡釜，玻璃冷凝器，玻璃干燥器，玻璃緩沖器，塔釜加熱器、U型壓差計，操作臺架，控溫儀表、測溫儀表等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC220V，功率500W，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：乙醇 -- 環己烷溶液

技術參數

1、玻璃平衡釜容積：20-30ml，采用玻璃氣液兩相雙循環平衡釜。

2、塔釜加熱絲：0-300W可調，控溫:采用手動與自動兩種控溫方式，自動控溫采用宇電AI智能型儀表,精度FS≤0.2%。最高使用溫度：140℃，操作壓力: 常壓。

3、配真空設備可用于低壓下氣液平衡數據測定。

4、裝置材質為304不銹鋼，結構緊湊，外形美觀，流程簡單、操作方便。

5、外形尺寸：500×400×800mm（長×寬×高）。

測控組成

變量

檢測機構

顯示機構

執行機構

平衡釜溫度

K型熱電偶

數字溫度控制儀

固態調壓模塊

室溫

PT100鉑電阻

數字溫度儀表

無
