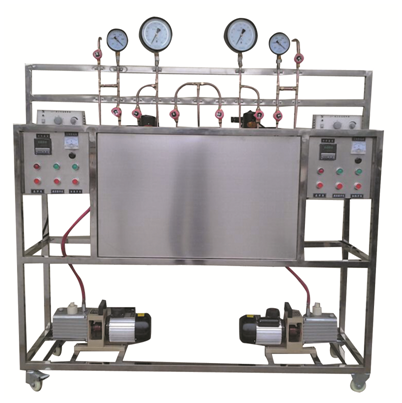

第二維里系數測定實驗裝置

裝置功能

了解實驗室測定第二維里系數的實驗原理及方法。

主要配置

壓力表、真空表、反應容器、溫度控制器、攪拌控制器、真空泵、不銹鋼框架及控制柜。

公用設施

水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。

電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：CO2氣體。

技術參數

1.     運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；電流：15A。

2、0.25級充液耐震型精密壓力表（0-2.5MPa）。

3、反應容器：容積40L，304不銹鋼材質。

4、控溫范圍：室溫～99℃，控溫精度±0.1℃。

5、溫度：采用PT100溫度傳感器，數顯智能儀表測量顯示溫度。

6、管路：均為紫銅管，管路氣密性好。

7、攪拌器：功率60W，轉速0-500r/min，數顯轉速控制儀。

8、真空泵：旋片式真空泵，功率：250W，流量：1L/s。

9、各項操作及顯示、調節、控制全在控制屏面板進行。

10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。

11、外形尺寸：1600×500×1400mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

恒溫水浴溫度

PT100鉑電阻

數字溫度控制儀

固態調壓模塊

真空壓力

指針式壓力表

壓力表就地顯示

無

絕壓

指針式壓力表

壓力表就地顯示

無
