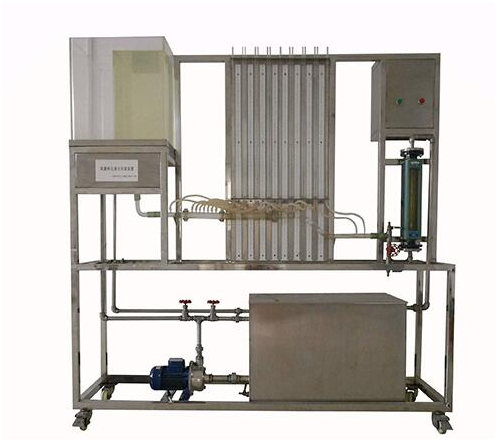

伯努利實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。

5、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解流體在管內流動情況下，靜壓能、動能、位能之間相互轉換的關系，加深對伯努利方程的理解。

2、了解流體在管內流動時，流體阻力的表現形式。

3、演示分析畢托管的工作原理。

4、能夠直觀觀測流體經過逐漸增大和逐漸縮小靜壓能的變化關系。

設計參數

壓力范圍：10~200   mmH2O。液體流量：100~600 L/h；常溫、常壓操作。

公用設施

水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。

電：電壓AC220V，功率200W，標準單相三線制。

實驗物料：清潔自來水。

主要設備

優質有機玻璃實驗直導管內徑d=14-30mm 。

優質有機玻璃實驗逐漸增大和逐漸縮小導管d=14-30mm。

優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。

304不銹鋼低位槽,容積：80L。

優質有機玻璃高位槽，容積：40L。

靜音型潛水泵：功率100W，最大流量2m3/h。

液體轉子流量計：60~600   L/h。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

壓力（差）

U型管

U型管壓差計

無

中心速度

畢托管

液柱高度

無

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
