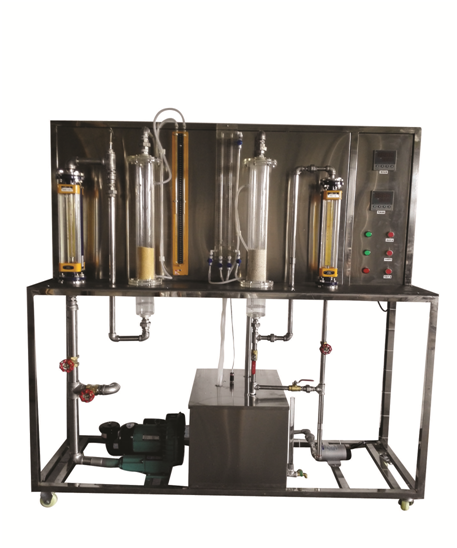

固體流態化演示實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置床體部分采用全透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置聚式和散式流態化現象直觀、穩定，具有良好的實驗效果。

5、 所有管件和框架均采用304不銹鋼材質，不銹鋼設備均進行精細拋光處理，體現整個裝置的工藝完美性。

6、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、觀察聚式和散式流化實驗現象。

2、掌握流體通過顆粒床層流動特性的測量方法。

3、測定床層的堆積密度和空隙率。

4、測定流化曲線和臨界流化速度。

設計參數

常壓、常溫操作。

流化床內流速 0.2m/s、流化床內壓降 0.06—0.6KPa。

液體流量：40-400L/h。

氣體流量：2.5-25 m3/h。

公用設施

水：裝置自帶不銹鋼水箱，連接自來水。實驗時經水泵進入流化床后循環使用。

電：電壓AC220V，功率1KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源）。

實驗物料：變色硅膠和石英砂，外配設備：無

主要設備

鼓風機：旋渦氣泵,功率   370W，最大流量50m3/h。

水泵為微型增壓泵，額定流量10L/min，功率90W，揚程8m。

流化床管內徑：φ70mm；高：700mm,優質全透明有機玻璃材質；固定床高度可達150mm,流化范圍可達550mm。

流體發布器及顆粒支撐板，200目不銹鋼。

蓄水箱：304不銹鋼材質，容積60L。

流量測量：采用轉子流量計測量,液體流量：40-400 L/h,氣體流量：2.5-25 m3/h。

壓差測量：床層壓差測量采用倒U型壓差計或U型壓差計。

溫度測量：采用Pt100鉑電阻溫度傳感器進行檢測和顯示。

接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、水箱、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1600*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

液體流量

轉子流量計

就地顯示

手動調節

氣體流量

轉子流量計

就地顯示

手動調節

流體溫度

鉑電阻溫度計

數字溫度儀表

無
