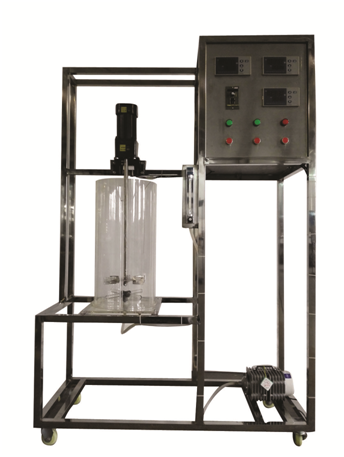

攪拌器性能測定實驗裝置

裝置功能

1、掌握攪拌功率曲線的測定方法。

2、了解影響攪拌功率的因素及其關聯方法。

3、用羧甲基纖維素納（CMC）水溶液，測定液—液相攪拌功率曲線。

4、用 CMC 水溶液和空氣，測定氣—液相攪拌功率曲線。

設計參數

空氣流量： 0~160 L/h。

攪拌電壓：0—200V、轉速:   100--500 r/min。

操作壓力：常壓操作。溫度：常溫。

公用設施

水：無。

電：電壓AC220V，功率1.5KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自壓縮機（自帶氣源）。

實驗物料：羧甲基纖維素納（CMC），外配設備：黏度儀（用戶自配）。

主要設備

有機玻璃攪拌器;功率:   140W 轉速:1400 r/min。

電壓表：AI501 宇電數字顯示儀。

電流表：AI501 宇電數字顯示儀。

304不銹鋼攪拌釜內徑φ288mm。

數字溫度計：AI501宇電數字溫度顯示儀。

數字轉速表： 0-1000r/min，帶調速器。

LZB-10 氣體轉子流量計：流量范圍 40～400L/h。

空氣壓縮機，功率：750W，帶不銹鋼氣體分布器。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1500*500*2000mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

液體溫度

Pt100鉑電阻

數字溫度儀

無

電壓

數字電壓表

數顯表

無

電流

數字電流表

數顯表

無

空氣流量

轉子流量計

轉子流量計

手動閥控

電機轉速

轉速表

數顯轉速表

調速器
