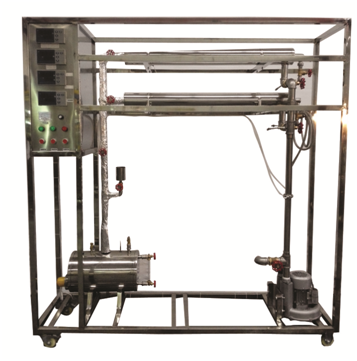

空氣一蒸汽給熱系數測定實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本給熱系數測定實驗裝置以空氣和水蒸汽為介質，采用水蒸汽-空氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。

4、整套實驗裝置可根據用戶要求，選擇采用光滑管與強化換熱管，進行兩種換熱形式的效果對照。

5、采用工業化自動蒸汽發生器提供蒸汽源，操作簡潔、方便，更為安全。

6、蒸汽發生器設計有安全水封，消除安全閥失靈帶來的安全隱患。

7、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

8、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、通過對空氣-水蒸氣簡單套管換熱器的實驗研究，掌握對流傳熱系數的測定方法，加深對其概念和影響因素的理解。并應用線性回歸分析方法，確定關聯式Nu=ARemPr0.4中常數A、m的值。

2、通過對管程內部插有螺旋線圈的空氣—水蒸氣強化套管換熱器的實驗研究，測定其準數關聯式Nu=BRem中常數B、m的值和強化比Nu/Nu0，了解強化傳熱的基本理論和基本方式。

3、求取簡單套管換熱器、強化套管換熱器的對流傳熱系數αi總傳熱系數Ko。

4、了解熱電偶、熱電阻溫度計的使用。

主要配置

普通傳熱管、強化傳熱管、加熱釜、鼓風機、熱電偶、數顯儀表、壓力表、轉子流量計、實驗管道、閥門、不銹鋼框架、儀表柜。

公用設施

水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。

電：需兩種，電壓 AC220V，功率 0.7kW．標準單相三線制。電壓 AC380V，功率 6kW，三相四線制（三火線一零線）。每個實驗室需配置   1｀2 個接地點（安全地及信號地）。

氣：水蒸汽，來自蒸汽發生器（全自動蒸汽發生器，最大 0.5MPa）；空氣，來自風機。實驗物料：空氣和水蒸汽。

主要設備

1、雷諾數 Re：＜3.5x104．冷流體（空氣）流量：2～20m3／h。冷流體（空氣）溫度：常溫～80℃。熱流體（蒸汽壓力：蒸汽發生器最大   0.5MPa，換熱器內 0.01MPa。熱流體（蒸汽）溫度：100～105℃．

2、換熱器：冷流體通過的紫銅管中 19x1.5，長為 1000mm水蒸氣通過的紫銅管：Φ19x1.5，長為 250mm，側向排孔換熱器兩端不銹鋼法蘭，并設不凝性氣體引出口，銅球閥開閉。換熱器整體不銹鋼，2   組不銹鋼視鏡。

3、熱流體進出管：不銹鋼材質，DN15，保溫層。針形閥調節蒸汽壓力，壓力表。

4、控制面板：帶漏電保護空氣開關，儀表及風機電源，數顯表 2 臺。

5、水：蒸汽發生器自帶貯水箱（含液位自動控制系統）實驗前用清潔水源注滿，實驗過程中需保持供水水源始終處于打開狀態，實驗結束后排空發生器中所有的水即可。

6、外配設備：蒸汽發生器 610x580x1200（長 x 寬x 高 mm）。

7、風機：與系統軟連接減震降噪，旁路閥調節風量。

8、冷流體進出：不銹鋼材質，DN25，進口閘閥調節流量換熱器進口段法蘭連接轉子流量計。

9、外形尺寸：2000x550x1650mm．外形為可移動式設計，帶 3 寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

風量

轉子流量計

壓差顯示儀

手動調節

蒸汽溫度

PT100鉑電阻

溫度控制顯示儀

固態調壓模塊

溫度

K型熱電偶

數字溫度儀

無
