閥門維修維護操作實訓單元

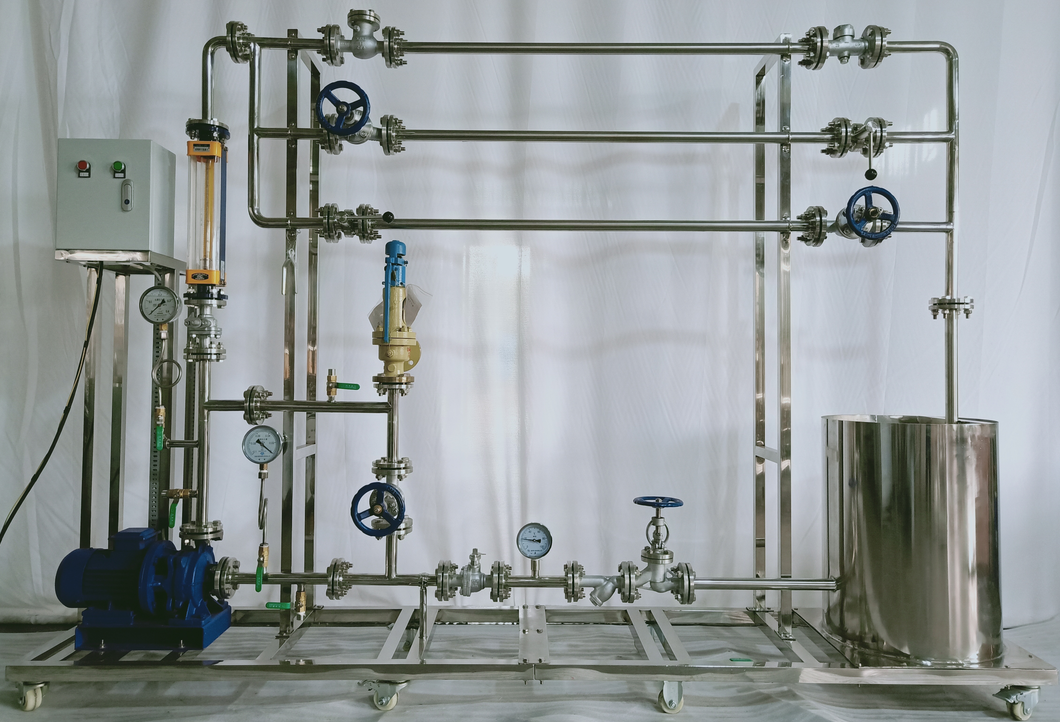

KCHGD-13型閥門維修維護操作實訓單元

一、設備主體：
1.整機采用304不銹鋼制作，鋼制花紋板噴塑底座；2000*500*1500（長*寬*高mm）
2.液體流量: 0~4m3/h
3.開關盒集成于對象部分之上。
二、主要設備組成：
1.水箱，φ300*500mm，立式，敞口，304不銹鋼材質。
2.循環水泵，25—125 臥式化工離心泵，流量0～4m3/h，功率0.75kw,揚程20m.
3.水泵進口管路：DN25不銹鋼304無縫管。
4.水泵出口管路：DN25不銹鋼304無縫管。
5.回流管路：DN25不銹鋼304無縫管。
6.安全泄壓管路：DN25不銹鋼304無縫管。
7.灌泵管路：DN15不銹鋼304無縫管。
8.電源設備：開關盒、空氣開關、接地。
6.法蘭：DN25（PN16）約12片。
7.各種閥門：DN25球閥2臺，DN25管道過濾器1臺，DN25單向閥1臺，DN25截止閥1臺，DN25蝶閥1臺，DN15球閥2臺。
三、儀表檢測系統：
1.壓力表：0-0.4Mpa，2Y100型抗震壓力表，精度等級 2.5
2.玻璃轉子流量計：DN25法蘭轉子流量計1臺。精度等級 4

3.登高凳：              2個

4.呆板手：24×22        6只

5.呆板手：19×17        6只

6.活板手：10寸          1只

7.小撬棒：50cm          2只

8.管子鉗：300mm         2把

9.剪刀：金屬柄          1個

10.加力管：DN40×600mm  2個

11.盒尺：3m             1個

12.橡膠錘子：           1個

13.一字改錐：200mm      1個

14.鑷子：               1個

15.貨架：1000x700mm ，可放零配件，工具及易耗品。
