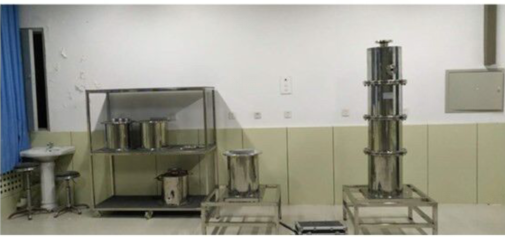

塔器拆裝實訓裝置

KCHGD-15型塔器拆裝實訓裝置

一、泡罩塔配置

1、泡罩塔塔徑不大于500mm，總高不超過3500mm，共分3-4個塔節，支耳式安裝，防腐按JB/T4711-2003處理。

2、泡罩塔盤直徑約490mm，安裝標準φ50圓泡罩，采用等腰三角形排列，共7個，溢流堰采用鋸齒形式設計，高度50mm。塔盤上設計有進口堰。進氣口，排氣口，進料及出料口均采用相關標準化設計。

3、泡罩塔內件及配件均采用標準化內件及配件，并采用可拆式安裝，方便教學。整個塔的結構形式和結構參數均按化工生產中常見結構形式和結構參數設計，符合工廠化教學要求。

二、技術參數

1、絲網除沫器，304/Q235，X500-100 SP 304/Q235；1個。

2、防渦器，Q235B，長×高：約100mm×50mm，十字型；1個。

3、人孔，Q235B，RF 200-1.6；1個。

4、手孔，Q235B，RF 150-1.6；1個。

5、組合視鏡，Q235B，IPN 1.6，DN 80A；1個。

6、泡罩塔盤，Q235B，φ490x4，共7個泡罩，泡罩規格：標準φ50圓泡罩，材質304不銹鋼；3個。

7、支持圈，Q235B，φ496x厚6；4個。

8、封頭，Q235B，φ500x5；2個。

9、圓管，Q235B，內徑500，厚5；4M。

10、方鐵管，Q235B，約100x50x5mm；6.5M。

11、法蘭，Q235B，約DN500x1.6；6片。

12、法蘭，Q235B，約DN80x1.6；4片。

13、法蘭，Q235B，約DN25x1.6；6片。

14、工具，全套拆裝工具，2套。

15、接管，螺栓等，Q235B，與相應規格法蘭配套；3套。

三、浮閥塔配置

1、浮閥塔塔徑不大于500mm，總高不超過3500mm，共分3-4個塔節，支耳式安裝，防腐按JB/T4711-2003處理。

2、進氣口，排氣口，進料及出料口均采用相關標準化設計。浮閥塔內件及配件均采用標準化內件及配件，并采用可拆式安裝，方便教學。整個塔的結構形式和結構參數均按化工生產中常見結構形式和結構參數設計，符合工廠化教學要求。

3、浮閥塔盤直徑約490mm，安裝F1型浮閥，浮閥采用等腰三角形排列，最小開度2.5最大開度8.5，共7個，溢流堰采用鋸齒形式設計，高度約50mm。塔盤上設計有進口堰。

四、提供舌形塔模塊

1、帶有固定式舌片，舌片張角20°，尺寸50*50，5-7塊，采用等腰三角形排列，溢流堰采用鋸齒形式設計，高度50mm。塔盤上設計有進口堰。

2、進氣口，排氣口，進料及出料口均采用相關標準化設計。舌形塔內件及配件均采用標準化內件及配件，并采用可拆式安裝，方便教學。整個塔的結構形式和結構參數均按化工生產中常見結構形式和結構參數設計，符合工廠化教學要求。

3、配備必需的拆裝輔助裝置，自動升降移動設施（手動/電動葫蘆）。

4、配套實驗教材、設備運行報告、學生實驗報告范本各一份。
