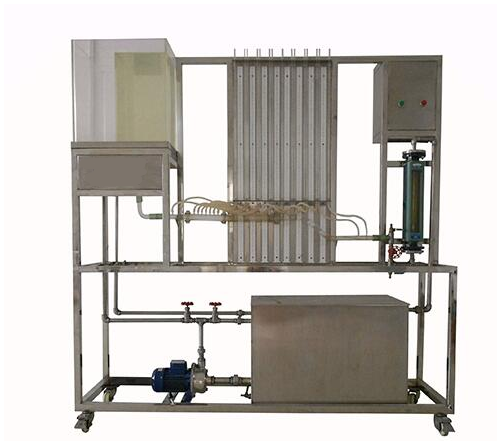

機械能轉化演示實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。

4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。

5、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解流體在管內流動情況下，靜壓能、動能、位能之間相互轉換的關系，加深對伯努利方程的理解。

2、了解流體在管內流動時，流體阻力的表現形式。

3、演示分析畢托管的工作原理。

4、能夠直觀觀測流體經過逐漸增大和逐漸縮小靜壓能的變化關系。

主要配置

蓄水箱、循環水泵、有機玻璃實驗水箱、有機玻璃計量水箱、測壓管、閥門、不銹鋼框架。

設計參數

液體流量：160～1600 1／h。溫度：常溫、常壓操作。

公用設施

水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。

電：電壓 AC220V，功率   0.5kw，標準單相三線制：每個實驗室需配置 1～2 個接地點（安全地及信號地）。

實驗物料：水。

主要設備

伯努利管：演示管段Φ40，有機玻璃。

高位恒定液位水槽：有機玻璃制造。

演示實驗管段：有機玻璃材質，4 個單管壓力計，1   個畢托管。

循環水泵：增壓泵。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼框架外形尺寸： 1950x500x1800 mm，外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

壓力（差）

U型管

U型管壓差計

無

中心速度

畢托管

液柱高度

無

液體流量

轉子流量計

流量計就地顯示

管路出口閘閥（手動）
