電機控制及儀表照明實訓考核柜

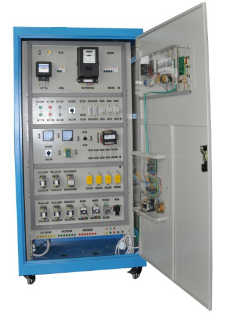

KCWXG-01E型電機控制及儀表照明實訓考核柜

一、概 述

電機控制及儀表照明實訓考核柜是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而研制的，它是集培訓、實操和鑒定為一體的多功能設備。裝置采用工業標準配電柜為主體，充分利用柜體的雙面空間，并進行合理布局，配置可靠的元器件?？梢酝瓿伞豆S電氣控制》、《電機拖動》及儀表照明電路的實訓教學。同時也滿足維修電工的初、中、高級技能考核內容要求。

二、特 點

1、柜體里已安裝有漏電斷路器、電流互感器、交流接觸器、熱繼電器、中間繼電器、時間繼電器、行程開關、電壓表、電流表等各種器件，且所有器件的接線都在接線端子排上進行，避免了因長期在器件本身進行接線而導致元器件的損壞。接線布局通過走線槽進行工藝布線。

2、接觸器和熱繼電器均采用施耐德品牌，接線端子和走線槽全部采用進口產品。

3、三相四線電源輸入，經漏電保護器、總開關后,由接觸器通過啟、停按鈕進行操作，并設有急?？刂瓢粹o。

4、柜內的元件安裝板為模塊式結構，可根據實訓所需元?dú)饧徒泳€方便，進行上下位置調換。

5、結構更加緊湊、合理，單面就可以完成電機控制及儀表照明，并將操作按鈕及一些測量?jī)x表安裝在門上，并使操作更加方便安全。

三、技術指標

1、工作電源：三相四線（或三相五線）～380V±10%　50Hz

2、工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m

3、外形尺寸：800mm×600mm×1800mm

4、整機容量：＜1kVA

5、安全保護：設有電壓型漏電保護器和電流型漏電保護器（漏電保護動作電流IΔn≤30mA、分?jǐn)鄷r(shí)間≤0.1s）、過壓保護、過流保護、過載保護等措施

四、基本配置

柜門上裝有主控電源面板和實訓元器件板：

1、主控電源板

(1) 裝有交流電壓表、交流電流表及電壓指示切換開關各一只，它們分別用于監視裝置的電壓和負載的大??；

(2)  定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實訓時間、定時報警、切斷電源等功能；此外，還能自動記錄由于接線或操作錯誤所造成的漏電告警、儀表超量程告警的總次數, 為學生實訓技能的考核提供一個統一的標準；

(3)  通過啟、停按鈕控制電源的輸出，并設有急停按鈕，電源的輸出還設有短路保護。

2、實訓元器件板

設有按鈕紅色二只、綠色二只、黑色一只、急停一只，旋鈕開關二只，信號指示燈DC220V一只、AC220V一只、AC6.3V兩只，交流電壓表0～450V一只、交流電流表0～5A三只，轉換開關一只。

4、實訓模塊（一）：提供二極管、大功率電阻、控制變壓器、保險絲、空氣開關、單相漏電保護器、接線端子等；

5、實訓模塊（二）：提供交流接觸器、行程開關、接線端子等；

6、實訓模塊（三）：提供交流接觸器、熱繼電器、時間繼電器、接線端子等；

7、控制柜還設有四個萬向輪和四個固定調節機構。

五、實訓項目

1、電壓表、電流表接線電路

2、萬能轉換開關和電壓表測量三相電壓接線

3、接觸器點動控制

4、接觸器自鎖控制

5、具有過載保護的正反轉控制

6、接觸器連鎖的正反轉控制

7、按鈕連鎖的正反轉控制

8、雙重連鎖的正反轉控制

9、接觸器控制的Y-Δ控制

10、時間繼電器控制的Y-Δ控制

11、單向起動停止控制電路

12、三相異步電動機直接起動控制

13、三相異步電動機接觸器點動控制電路

14、三相異步電動機的兩地控制

15、三相異步電機的手動/自動順序控制電路

16、Y-Δ啟動手動/自動控制電路

17、能耗制動的控制電路

18、三相異步電動機可逆運行雙向能耗制動控制電路

19、反接制動控制電路

20、三相異步電動機串電阻起動及反接制動控制電路

21、工作臺自動往返控制電路

22、三相異步電動機正反轉點動控制電路

23、帶有點動的自動往返控制電路

24、三相異步電動機接觸器自鎖控制電路

25、三相異步電動機單向點動控制電路

26、串電阻降壓起動控制電路

27、C620車床電氣控制線路

28、電動葫蘆電氣控制線路

29、Y3150滾齒機控制電路

六、電機

1、三相鼠籠式異步電動機 (AC380V/△)     1臺

2、三相鼠籠式異步電動機 (AC380V/Y)    1臺
