低壓電工實操考試動力考核柜

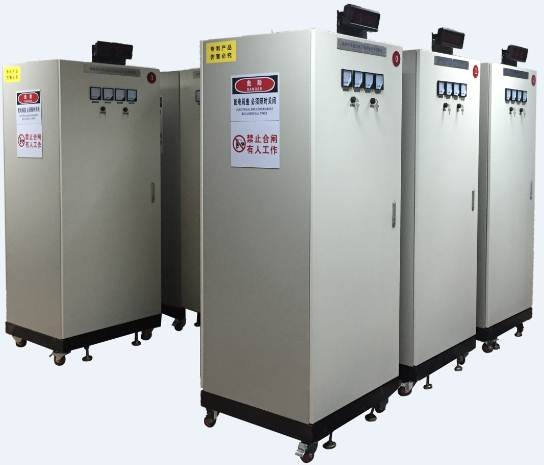

KCWXG-01G型低壓電工實操考試動力考核柜

1.特種作業電工實訓動力考核專用設備，必須滿足低壓電工作業安全技術實際操作考試標準要求。

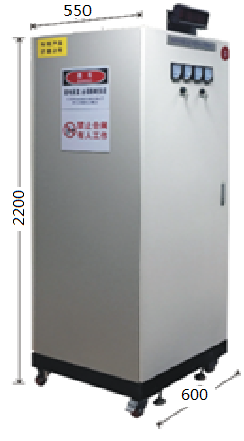

2.參數：（1）額定輸入電壓：AC380V±5%（三相五線制），控制電壓:AC36V。（2）額定電流：32A以上。（3）頻率：50Hz。（4）環境溫度：-10℃～40℃。（5）相對濕度：35%～80%（25℃）。（6）外形尺寸約800×550×2200mm。

3、設備配置：本設備按標準電氣控制柜設計制作，安裝有完成各種電氣控制所需要的多種低壓電器，如：漏電斷路器、電壓表、電流表、按鈕、信號燈、熔斷器、報警裝置、電流互感器、接觸器、時間繼電器、中間繼電器、熱繼電器、行程開關、轉換開關、整流二極管、電動機等。內含：三相電源開關（單、三相斷路器各1只）、熔斷器5只、交流接觸器3只；電動機1只、電流互感器3只、熱繼電器2只、中間繼電器2只、時間繼電器2只、行程開關4只、接線端子若干。

▲4、本考核設備可完成多個電工類基本實操訓練：（01）電動機正反轉控制。（02）異步電動機點、連動控制電路。（03）具有過載保護自鎖控制電路。（04）異步電動機兩地控制電路。（05）異步電動機聯鎖正反轉控制電路。（06）雙重聯鎖正反轉控制電路。（07）自動往返控制電路。（08）帶熔斷器（斷路器）互感器的電動機運行控制電路接線及考核。

5、設備必須配置滿足特種作業低壓電工實操考試要求。

所選用電氣元件都采用國內著名公司生產的元器件，可支持做多種電路考核要求，每套均配置實操或考核過程必需的電工工具，本設備主要控制線路采用AC36V安全電壓。

6、安全防范結構要求：如牢固接地，按鈕指示燈內置，電機防護罩等，結構不能偏離工業實際應用，柜內包含電氣實操/考核板，工具隔板、電機及電機安裝板等。

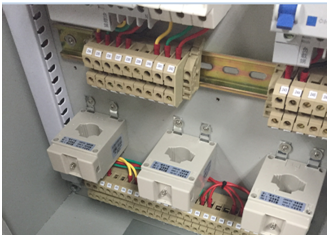

7、接線端子：因該設備為高頻率使用設備，接線端子必須堅固耐用，易拆易換，并配備有足量的備件。

8、工藝要求：電氣板上的電。氣元件排布，要求合理、美觀、操作方便、空間充裕。端子號碼按統一規范機打編排，利于學員實操和考核。

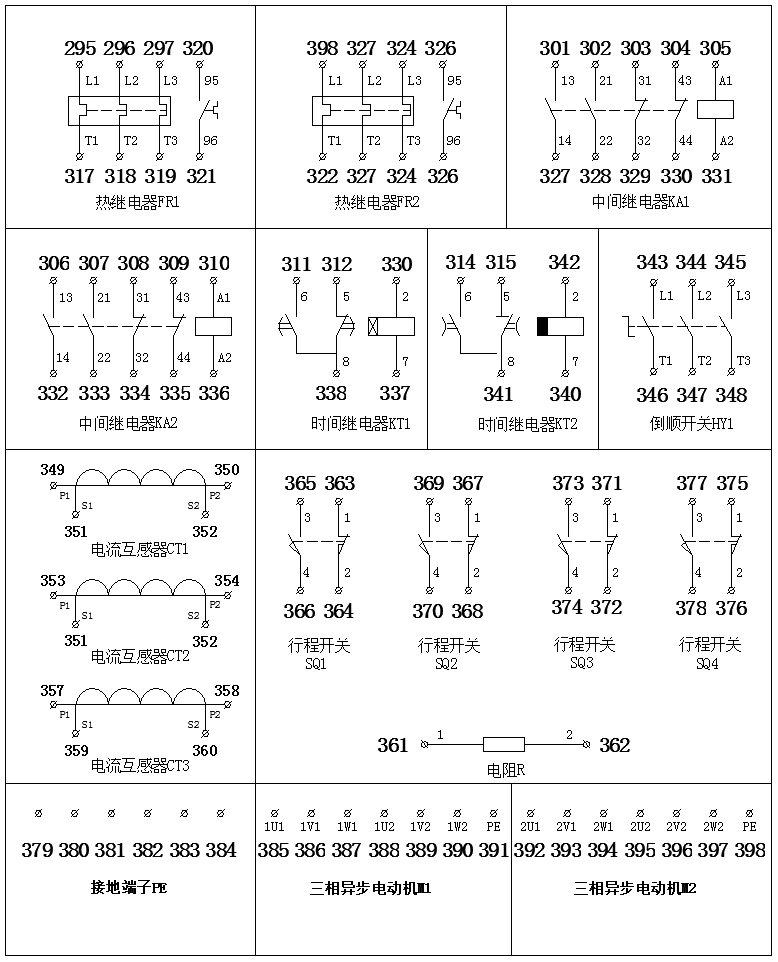

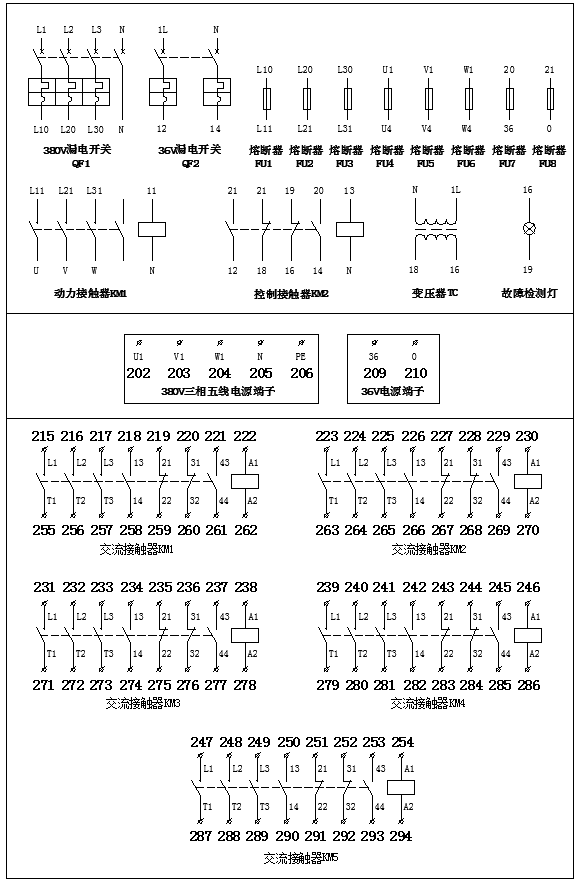

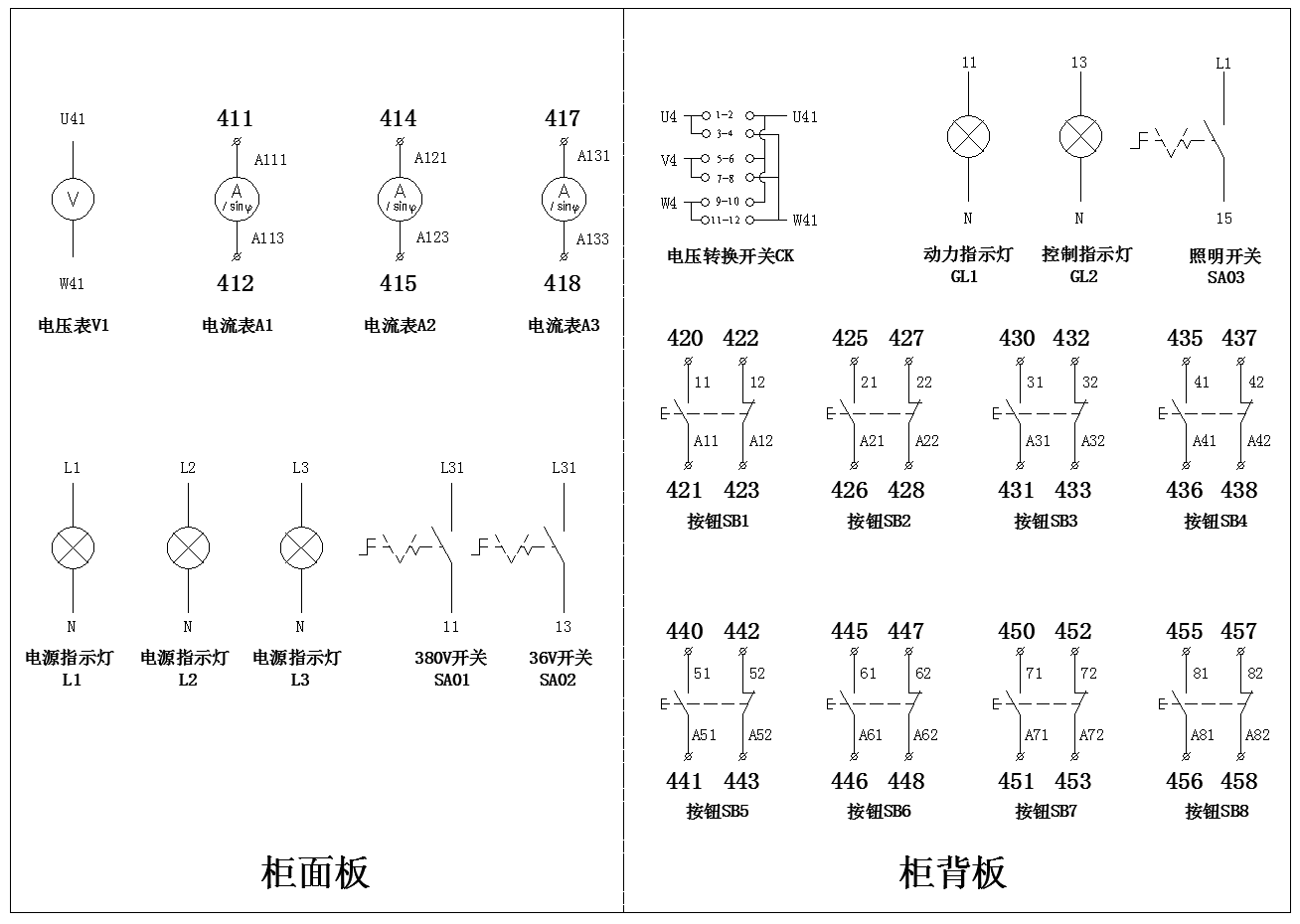

設備端子編號圖如下：

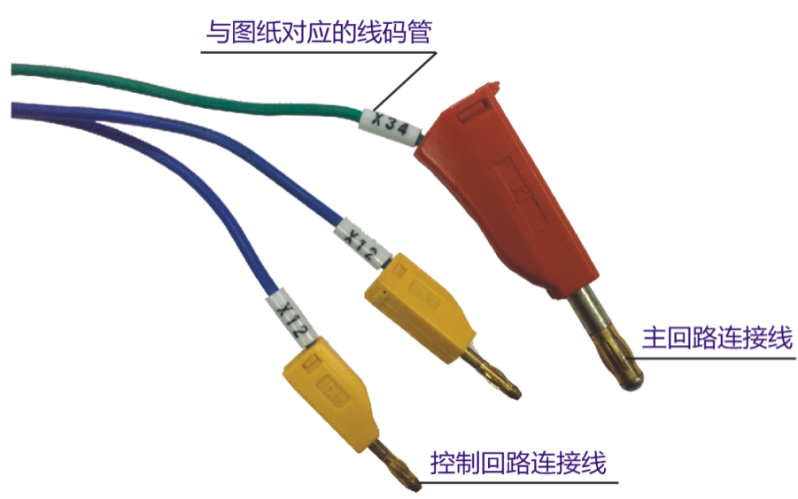

機打號碼管圖樣：（參考）

9、設備送達用戶指定地點后，需進行敷線、接線、通電試車等工作，敷線工程必須按照國標規范進行。
