網孔型維修電工實訓考核裝置

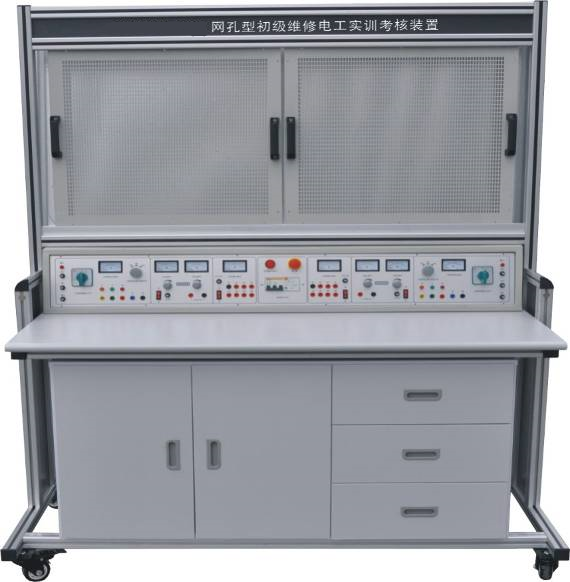

KCWDG-820C網孔型維修電工實訓考核裝置

(網孔板、單面雙組型)

一、概述

該實訓裝置主要由實訓桌和網孔板組成。學生通過實訓線路進行元器件的布局安裝，接線全部由學生自行完成，有利于培養學生的動手能力和操作技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件，也可作為電工考證的考核設備。

二、特點

1.電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷，易擴展功能或開發新實訓；

2.操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房、減少基建投資；

3.設有電壓型漏電保護器和電流型漏電保護器，能確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表也均有可靠的保護功能，使用安全可靠；

4.實訓臺為雙人座，即可以兩個同學同時進行實訓，電源獨立，互不干擾。

5．實訓臺輸入電源由總控臺無線控制，便于工管理與學生用電安全。

三、技術性能

1.輸入電壓：三相四線～380V±10%  50HZ

2.工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3.裝置容量：＜3kVA

4.外形尺寸：1550mm×700mm×1650mm

四、實訓臺配備

實訓臺提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表

1、交流儀表

（1）交流電壓表：0～500V帶鏡面交流電壓表二只，精度1.0級

（2）交流電流表：0～5A帶鏡面交流電流表二只，精度1.0級，具有超量程報警、指示、切斷總電源等

2、實訓臺設有兩組電源通過啟、停按鈕控制電源的輸出，并設有急停按鈕。電源輸出設有短路保護

3.網孔板：每個工位提供一張網孔板（2張），尺寸660mm*600mm。

4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件柜。

五、參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

六、全室參考配置表（以二十四座為例）

表一：每套器材配備配置清單
