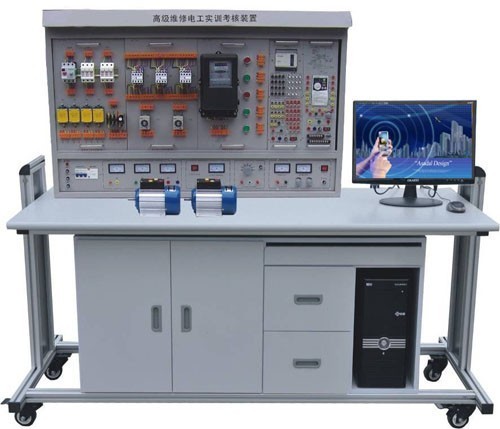

KCWXC-C型高級維修電工實訓考核裝置（普通型）
維修電工實訓考核裝置采用國際常用的模塊化設計，根據不同的內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
一、技術性能
1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1600mm×700mm×1450mm
二、實訓裝置的基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。
（一）實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。
2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。
3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供～220V插座2只，為外部設備提供工作電源。
5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、固定低壓直流電源：+5V、±12V有過載保護
7、恒流源：4mA-20mA連續可調一路
（二）實訓掛箱及器材配備
1、KC-61維修電工掛箱（一）
2、KC-62維修電工掛箱（二）
3、KC-63維修電工掛箱（三）
4、KC-64維修電工掛箱（四）
5、KC-65維修電工掛箱（五）
6、DW-PLC可編程控制器實訓組件：提供三菱FX1N-40mR型主機及配套轉換接口，SC-09編程電纜。
7、工控組態軟件一套：
打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。
8、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
9、變頻器實訓掛箱：配置三菱D720S變頻器，帶有RS485通訊接口及BOP操作面板。
10、單片機實訓掛箱：配備51/96/8088/8086等CPU單片機、微機全部軟硬件。
11、九孔萬能實中板 2塊
12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
13、電機導軌及光碼盤測速系統：含光碼盤測速系統（配有進口光電編碼器）一套、不銹鋼導軌一幅。
14、三相鼠籠異步電動機 120W Y接法 220V 1臺
15、三相鼠籠異步電動機180W Y/△ 380V 1臺
16、安全配備滅火器 1臺
（三）實訓桌：鋁木結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。
三、實驗項目
（一）電拖部分
1.三相電機直接啟動控制 4.帶電流表的點動與連續運行控制 | 5.帶電能表的兩地控制 7.時間繼電器控制電動機Y/△降壓起動控制 |
（二）PLC綜合實訓
1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）
2.PLC仿真實訓
3.PLC控制臺三相異步電動機正反轉控制
4.PLC控制臺三相異步電動機Y/△啟動控制
5.PLC控制臺三相異步電動機降壓啟動控制
6.PLC控制臺三相異步電動機能耗制動控制
7.PLC控制臺三相異步電動機自鎖運行控制
（三）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作 2．變頻器報警與保護功能 3．多段速度選擇變頻調速 4．外部端子點動控制 5．控制電機正反轉運動控制 | 6．控制電機運行時間操作 7．瞬間停電變頻器參數設定 8．外部電壓變頻調速 9．三相異步電動機的變頻開環調速 |
（四）PLC、變頻器的電機的拖動控制實訓
1. 基于PLC通信方式的多段速選擇變頻調速
2. 基于PLC通信方式的變頻器開環調速
3. 基于PLC通信方式的變頻器閉環調速
（五）單片機技能實訓
A、MCS-51單片機實訓
軟件部分
1. 清零程序 2. 拆字程序 3. 拼字程序 4. 數據區傳送子程序 5. 數據排序?qū)嶒?yàn) 6. 查找相同數個數 7. 無符號雙字節快速乘法子程序 | 8. 多分支程序 9. 脈沖計數（定時/計數實驗） 10. 電腦時鐘（定時器、中斷器綜合實驗） 11. 二進制轉換到BCD 12. 二進制轉換到ASCII 13. 八段數碼管顯示 14. 鍵盤掃描顯示實驗 |
硬件部分
1. P1口亮燈實驗 2. P1口轉彎燈實驗 3. P3.3輸入，P1口輸出 4. 工業順序控制（中斷控制） 5. 8255 A.B.C輸出方波 6. 8255 PA口控制PB口 7. 8255控制交通燈 8. 簡單I/O口擴展實驗 9. A/D轉換實驗 10. D/A輸出方波 11. 電子音響 | 12. 繼電器控制 13. 步進電機實驗 14. 8253方波 15. 串并轉換實驗 16. 外部存儲器擴展實驗 17. MCS-51串行口應用實驗㈠——雙機通信 18. MCS-51串行口應用實驗㈡——與PC機通信 19. 溫度閉環控制 20. 小直流電機調速實驗 21. 外部中斷（急救車與交通燈） |
B、8088/8086系列微機實訓
軟件部分
1．清零程序 2．拆字程序 3．拼字程序 4．?dāng)?shù)據區移動 5．?dāng)?shù)據排序?qū)嶒?yàn) 6．找“零”個數 | 7．32位二進制乘法 8．多分支程序 9．顯示子程序 10．鍵盤掃描顯示實驗 11．二進制轉換到BCD 12．二進制轉換到ASCII |
硬件部分
1．8255并行口實驗㈠：A.B.C口輸出方波 2．8255并行口實驗㈡：PA口控制PB口 3．8255并行口實驗㈢：控制交通燈 4．簡單I/O口擴展 5．A/D轉換實驗 6．D/A轉換實驗㈠：輸出方波 7．D/A轉換實驗㈠：輸出鋸齒波 8．8259中斷控制器實驗 | 9．定時／計數器：8253方波 10．繼電器控制 11．8251串行通信實驗㈠：自發自收 12．8251串行通信實驗㈡：與PC通信 13．步進電機控制 14．小直流電機調速實驗 15．溫度閉環控制 16．音頻驅動實驗 |
C、MCS-96單片機實訓
軟件部分
1．清零程序 2．拆字程序 3．拼字程序 4．?dāng)?shù)據區傳送子程序 5．?dāng)?shù)據排序?qū)嶒?yàn) 6．查找相同數個數 7．無符號雙字節快速乘法子程序 8．多分支程序 9．定時器1實驗——定時中斷 10．定時器T1和T2同時產生中斷 | 11．80C196外部中斷實驗 12．80C196軟件方法產生中斷 13．利用HIS測脈沖寬度 14．利用HIS測量單脈沖寬度 15．利用HSO產生單脈沖 16．利用HSO產生連續脈沖 17．軟件定時器 18．80C196 A/D轉換實驗 19．利用80C196的PWM產生各種波形 20．二進制轉換到BCD進制轉換到ASCII |
硬件部分
1．P1口亮燈實驗 2．P1口轉彎燈實驗 3．P2.6輸入，P1口輸出 4．工業順序控制 5．8255 A.B.C輸出方波 6．8255 PA口控制PB口 7．8255控制交通燈 8．簡單I/O口擴展實驗 9．A/D轉換實驗 10．D/A輸出方波 | 11．繼電器控制 12．8253方波 13．80C196串行口實驗 14．LED七段數碼管顯示實驗 15．鍵盤顯示綜合實驗 16．音頻驅動實驗 17．步進電機實驗 18．直流電機實驗 19．外部中斷（急救車與交通燈） |
（六）室內照明配電
1.插座和一個開關控制一盞燈 | 4.單相電度表直接接線電路 |
（七）電子技術綜合訓練
1.單相橋式整流電路 2.串聯可調穩壓電源電路 3.晶閘管測試電路 4.晶閘管可控整流 | 5.電子門鈴電路 6.電子報警器電路 7.光控?zé)袈窡糇詣娱_關電路 8.電子催眠器電路 |
（八）安全急救演示
（九）消防技能的認識與掌握（教師演示）
KCWXC-C型高級維修電工配置清單
序號 | 名稱 | 數量 | ||
1 | 實驗屏 | 1個 | ||
2 | 實驗桌 | 1張 | ||
3 | 實訓掛箱 | |||
A | KC-61 初級電工實訓掛箱（一） | 各1個 | ||
B | KC-62 初級電工實訓掛箱（二） | |||
C | KC-63 初級電工實訓掛箱（三） | |||
D | KC-64 初級電工實訓掛箱（四） | |||
E | KC-65 初級電工實訓掛箱（五） | |||
H | 變頻器實訓掛箱 | |||
I | 單片機實訓掛箱 | |||
4 | 三相異步電動機 180W Y/△ | 1臺 | ||
5 | PLC主機掛箱：三菱FX1N-40MR | 1個 | ||
6 | 九孔萬能實訓板：九孔萬能實訓板：電路板由進口ABS注塑而成，表面均布有九孔成一組相互聯通的插孔單元組成，九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片，與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路，動手動腦能力強，開發、擴展新型實驗項目便捷。 | 2塊 | ||
7 | 透明元件盒：透明元件盒：盒體透明直觀，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便，元件盒插腳由螺帽固定可拆卸，維修方便。 | |||
名稱 | 規格 | 數量 | ||
7-1 | 電阻 | 150Ω | 1只 | |
7-2 | 電阻 | 100Ω | 1只 | |
7-3 | 電阻 | 200Ω | 1只 | |
7-4 | 電阻 | 330Ω | 1只 | |
7-5 | 電阻 | 1K | 1只 | |
7-6 | 電阻 | 2.7K | 1只 | |
7-7 | 電阻 | 6.8K | 1只 | |
7-8 | 電阻 | 10K | 1只 | |
7-9 | 電阻 | 22K | 1只 | |
7-10 | 電阻 | 320K | 1只 | |
7-11 | 電容 | 50μF /450V | 1只 | |
7-12 | 電容 | 220μF /63V | 1只 | |
7-13 | 電容 | 470μF /63V | 1只 | |
7-14 | 二極管 | 4007 | 5只 | |
7-15 | 變壓器 | 220V/24+6+5 | 1只 | |
7-16 | 穩壓管 | 2CW76 | 1只 | |
7-17 | 穩壓管 | 7805 | 1只 | |
7-18 | 三極管 | 3DG6 | 1只 | |
7-19 | 三極管 | 3DA1 | 1只 | |
7-20 | 可控硅 | 3CT1A/500V | 1只 | |
7-21 | 可控硅 | KPI | 2只 | |
7-22 | 開關 | / | 1只 | |
7-23 | 燈頭座 | / | 1只 | |
7-24 | 音樂集成 | / | 1只 | |
7-25 | 信號燈 | 12V | 1只 | |
7-26 | 電位器 | 1K | 1只 | |
7-27 | 語音報警器 | 線路板及元器件 | 1套 | |
7-28 | 單體管 | BT33 | 1只 | |
7-29 | 喇叭 | 8Ω | 1只 | |
7-30 | 大功率電阻 | 3只 | ||
7-31 | 滅火器（全教室配1只） | 說明：如果購幾套實訓臺，不配滅火器 | 1只 | |
7-32 | 阻態軟件 | 1只 | ||
7-33 | 仿真軟件 | / | 1只 | |
