電力系統微機線路保護實訓考核裝置

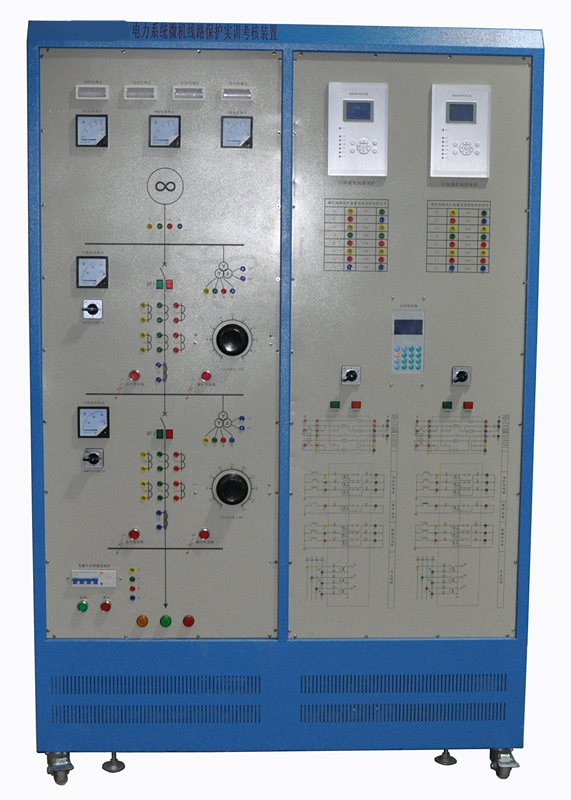

KCDLB-01型電力系統微機線路保護實訓考核裝置

一、概述

本裝置采用現代電力工程中廣泛應用的微機線路保護裝置，配有電源、兩段輸電線路、互感器、智能故障設置考核等模塊。本裝置主要完成保護裝置特性測試、接線、整定、運行等方面的實訓?？捎糜陔娏π袠I(yè)培訓，也可用于高等院校、中專技校相關專業 學生實訓的考核。

智能型故障設置與大屏幕液晶答題器：

1、操作單元

操作單元電路板（與顯示屏一體）、鍵盤。

操作單元采用多重保護設計；雙電源直流 12V 輸入； 128X64LCD 顯示；8 路開關量報警輸入，最多 48 路繼電器控制；操作單元可以不聯網進行脫機考核；可以自動評分；有報警時顯示屏提示。

2、主要有以下操作功能：

學生入口：學生解除故障時使用，可以查詢考核剩余時間。

教師入口：設置故障、解除所有故障、設置考核時間、修改登錄密碼、設置設備號。教師入口需要登錄密碼。

分數查詢：查詢學生的當前得分情況。

學號查詢：查詢教師通過計算機設置的學號。

設備號查詢：查詢本機設備地址，每個操作單元有唯一的設備地址。

考核時間開始：用于教師設置完畢考核時間后，考核開始倒計時。

二、實訓考核項目

1、基本實訓項目

（1）模擬系統正常﹑最大﹑最小運行方式

（2）模擬系統短路

（3）微機保護裝置基本功能試驗

（4）微機無時限電流速斷保護

（5）微機定時限過電流保護

（6）微機帶時限電流速斷保護

（7）階段式電流保護

（8）運行方式對保護靈敏度的影響及靈敏度校驗

（9）電流電壓連鎖保護

（10）階段式過電流保護與自動重合閘后加速

（11）其它線路保護形式

A．零序電流保護

B．過負荷保護

C．低壓減載

（12）二次回路接線

（13）二次回路調試

（14）保護計算整定

（15）保護動作試驗

2、考核項目--------根據題目自行設計﹑自擬步驟自行接線，完成考核

（1）過電流保護

（2）電流電壓連鎖速斷保護

（3）電流電壓連鎖速斷﹑過電流綜合保護與自動重合閘

（4）過電流綜合保護與自動重合閘

（5）電流電壓連鎖保護與自動重合閘前加速

（6）二次回路故障排除
