電力自動化及繼電保護實驗裝置

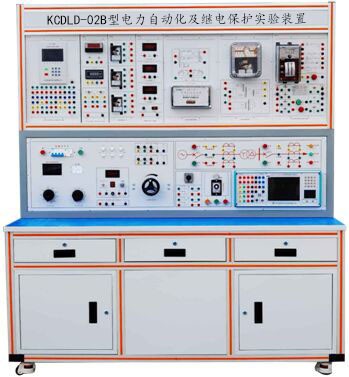

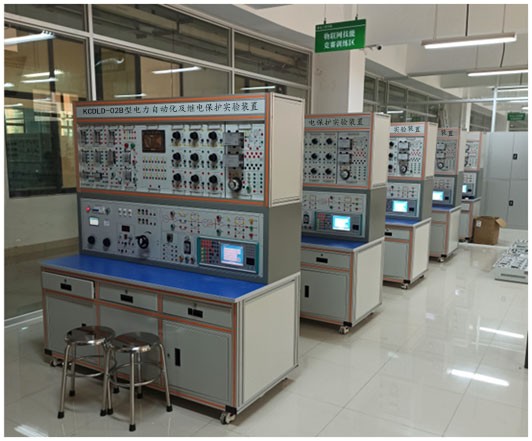

KCDLD-02B型電力自動化及繼電保護實驗裝置

一、技術指標

1、技術條件

1.輸入電源：三相 380V±5% 50Hz

2.工作環境：溫度-10℃-＋40℃　相對濕度≤85% 海拔≤4000m

3.裝置容量：<3kVA

4.尺寸：1700mm×800mm×1800mm±50mm；

二、實驗平臺

▲1.實驗臺采用開放式模塊設計，以工業標準型材為主體框架，骨架主體采用4080重型鋁合金材料構成，型材壁厚度為2.5mm，表面電泳涂層工藝。面板采用印刷專用特制飛機儀表面板工藝，持久耐用，永不掉色，配置靈活。實訓臺四周采用鈑金封板。冷拉鋼板通過激光切割、折彎、焊接、打磨加工而成，表面平整、外表面鈑金經磷化酸洗等8道防銹工序、表面采用粉末靜電涂裝，紅外高溫快速凝固、漆膜厚度≥60um，保證膜厚均勻平整，保證平臺堅固耐用，整體顏色美觀協調。柜體后下側留有電源輸入線。

2.平臺底部安裝4個萬向可調節腳輪，設備搬運移動時、調節駐停腳杯上升，萬向輪移動。調備駐停時，通過調節腳杯下降，用于鎖定設備停放固定位置、同時可設備進行水平調整。

3.平臺配置兩個大抽屜、柜門，用于放置工具、存放掛件及資料等。抽柜采用冷軋鋼板結構、表面啞光密紋噴塑，結實牢固、外形美觀大方。抽柜導軌為黑鋼靜音雙節導軌，穩定承重。

4.桌面采用E1級面板，甲醛釋放量≤1.0mg/L。熱膠封邊。采用優質膠水。四周PVC封邊。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。

三、實訓控制屏

▲實訓控制屏包括：電源控制模塊、電力智能管理監測保護系統、微機保護裝置套件、一次系統模擬接線圖、微機型繼電保護測試儀、智能故障設置與考核模塊、負載、模擬斷路器、各種帶燈操作按鈕等。

1.電源控制模塊

（1）滿足國家標準，在實驗裝置的電源輸入端設有電流型、電壓型漏電器，控制屏內、外或強電輸出有漏電現象，即刻警告并切斷總電源，確保人身安全保護和設備安全保護。

（2）調壓器輸出接有高靈敏度的電子線路過流保護和保險絲雙重保護功能，相間電源、線間電源過電流或直接短路均能自動保護。

（3）高功率直流電源模塊提供220V(8A)勵磁電源及40～250V(8A)連續可調穩壓電樞電源(具有過壓、過流、過熱及短路軟截止自動恢復保護功能)各一組，并設有直流數顯電壓表及切換開關。

2. 電力智能管理監測保護系統

電力智能管理監測保護系統有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；可在PC端或手機App實時監測系統的相電流、平均相電流、相(線)電壓、平均相(線)電壓、頻率、各相有功功率、總有功功率、各相無功功率、總無功功率、各相視在功率、總視在功率、各相功率因數、平均功率因數。電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過PC端遠程清除故障后，才能上電成功；PC端具有統一管理功能，支持遠程送電、斷電、一鍵開關機功能，支持語音報警：當設備出現故障時PC端平臺有相應的語音報警提示，并以鮮明的顏色區分顯示該設備；模塊支持無線4G和有線以太網與手機APP和PC端云平臺通訊，也可以在沒有網絡的情況下，離線獨立運行。

1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色交互界面，實時監控設備運行情況，提供以太網或RS-485、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。

2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h(yuǎn)程控制智能開關的通斷。

3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。

4）后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間；②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。

3.無線智能考核系統

采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

?  控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。

? 驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

? 手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

? 手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

? 可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

?  可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置。可根據需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

? 所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。

?  用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

4．設計要求

(1）采用全封閉性安全實驗導線避免學生雙手模電而造成的觸電事故。

(2)提供設備所完成的實訓項目，并提供相應的實驗指導書和電子文檔。

四、實訓功能模塊

1．繼電保護控制組件

繼電保護控制組件包含：電壓繼電器、電流繼電器、功率方向繼電器、出口中間繼電器、信號繼電器、時間繼電器、中間繼電器、閃光繼電器、沖擊繼電器、負序電壓繼電器、重合閘繼電器、差動繼電器、按制按鈕、開關、信號燈、指示燈、電鈴控制部件組成。

2.電氣二次控制回路組件

二次控制回路組件包含：光字牌組件、斷路器、斷路器觸頭、電動分合閘回路、手動分合閘回路、斷路器位置指示燈、分閘時間模擬繼電器、合閘時間模擬繼電器、萬能轉換開關、預告信號光字牌、分合閘位置指示燈、低壓斷路器等組成。

3.多功能儀表組件

多功能儀表組件包含：數字式電秒表、高精度直流數字電壓表、高精義直流數字電流表、真有效值交流電流表、真有效值交流電壓表、指鈕開關、指示燈組成。

4.可調電阻箱組件

可調電阻箱組件包含：20Ω/2.8A×2瓷盤電阻、72Ω/1.45A×2瓷盤電阻、800Ω/0.44A×2瓷盤電阻、16Ω/3.1A×2瓷盤電阻、37.2Ω/2.2A×2瓷盤電阻、2.5KΩ/0.25A×2瓷盤電阻、90Ω/1.3A×2瓷盤電阻、900Ω/0.41A×2瓷盤電阻、相序檢測元件部件組成。

五、試驗監控組件

1.實驗發電機組件由：三相同步發電機、直流電動機、速度傳感器等相關部件組成。

2.微機調速系統組件由：人機交互界面、數字直流調速器等器件組成。

3.控制系統儀表組件由：相關電樞、勵磁、工作電源的電壓表、電流表、及功率、頻率表組成；

4.直流調速器：

直流調速器由微處理器、三相全控晶閘管橋、反時限過電流、顯示模塊等組成。

5.可控微機勵磁系統：

▲可控微機勵磁系統由：人機交互界面、勵磁變壓器、三相晶閘管整流橋、滅磁回路、起勵回路、交、直流開關、交、直流電壓、電流表、各電量傳感器、接觸器等元件及控制回路組成。

6.微機準同期控制器

微機準同期控制器系統電壓精度優于0.2%可滿足全自動準同期合閘、半自動準同期合閘、路器合閘時間測定、頻率差整定范圍：±0.5Hz。

7.可控勵磁發電系統控制回路。

可控勵磁發電系統控制回路具發電機并網控制回路、起勵回路、勵磁保護回路、滅磁回路、欠勵限制電路、過勵限制電路、移相觸發電路整流變壓器及整流主電路、發電機電壓檢測與調差電路、同步信號、手動/自動無擾動切換回路、過壓保護回路等。

六、開展實驗的模塊及連接線配件

相關功能模塊、高可靠實驗連接線、配套工具、備品、資料等。

七、實訓內容

1、繼電器構造、工作原理和特性實驗

（1）電磁型電流繼電器實驗

（2）電磁型電壓繼電器實驗

（3）電磁型時間繼電器實驗

（4）信號繼電器實驗

（5）中間繼電器實驗

（6）差動繼電器特性實驗

（7）晶體管負序電壓繼電器實驗

（8）沖擊繼電器特性實驗

（9）功率方向繼電器特性實驗

（10）反時限過流繼電器特性實驗

（11）變壓器差動保護實驗

2、繼電保護實驗及綜合實驗

（1) 6~10KV 線路過電流保護實驗；

（2）線路過電流保護實驗

（3) 低電壓起動過電流保護及過負荷保護實驗；

（4) 復合電壓起動過電流保護實驗；

（5）電流閉鎖電壓速斷保護實驗

（6) 電壓閉鎖電流速斷保護實驗；

（7) 單側電源輻射式輸電線路三段式電流保護實驗。

（8）功率方向過流保護實驗

（9）發電機過電壓保護實驗

（10）非同期閉鎖原理實驗

（11）反時限過流保護動作特性實驗

（12）反時限保護各變量關系特性實驗

3、電氣二次控制回路實驗

（1）重復動作手動復歸中央音響信號裝置實驗

（2）重復動作自動復歸中央音響信號裝置實驗

（3）具有燈光監視的斷路器控制回路實驗

（4）裝設跳躍閉鎖繼電器的斷路器控制回路實驗

（5）方向距離保護及二次控制回路實驗

（6）閃光繼電器構成的閃光裝置實驗

4、自動裝置與繼電保護實驗

（1）自動重合閘保護實驗

（2）自動重合閘前加速保護實驗

（3）自動重合閘后加速保護實驗

（4）備用電源自動投入實驗

（5）同期電源部分測試實驗

（6）自動準同期條件測試實驗

（7）自動準同期線性整步電壓（相敏環節）測試實驗

（8）自動準同期導前時間整定及測量方法實驗

（9）自動準同期壓差閉鎖與整定實驗

（10）自動準同期頻差閉鎖與整定實驗

（11）自動準同期相差閉鎖與整定實驗

（12）合閘部分整體檢測（半自動準同期并網）實驗

（13）自動準同期頻差方向測量回路實驗

（14）自動準同期調頻脈寬整定實驗

（15）自動準同期調頻部分整體檢測（自動準同期并網）實驗

5、勵磁發電系統綜合實訓、考核實驗

（1) 各種信號與波形觀測；

（2）手動準同期和自同期并列綜合實驗；

（3）準同期并列實驗；

（4）同步發電勵磁控制實驗；

（5）同步發電機參數測定綜合實驗；

（6）同步發電機起勵實驗；

（7）同步發電機強勵實驗；

（8）不同a（控制角）的勵磁電壓波形觀測實驗；

（9）不同控制方式運行調節及其相互切換實驗；

（10) 過勵限制實驗；

（11）欠勵限制實驗；

（12) 調差特性實驗；

（15）勵磁系統相序和極性檢測實驗；

（16）可控功率整流主電路實驗；

（17）可控勵磁系統主電路保護實驗；

（18）可控勵磁發電系統控制、保護、信號電路綜合實驗；

（19）人機交換式可編程控制數字調試系統核心的調試系統設計；

（20）人機交換式可編程控制為核心的勵磁系統設計；

6、電力系統綜合實驗

（1）單機-無窮大系統穩態運行方式實驗

a.單回路穩態對稱運行實驗;

b.雙回路對稱運行與單回路對稱運行比較實驗;

c.單回路穩態非全相運行實驗）

（2）電力系統功率特性（功角）和功率極限（靜態穩定性）實驗

a.無調節勵磁時，功率特性和功率極限的測定；

b.手動調節勵磁時，功率特性和功率極限測定；

c.微機自并勵時，功率特性和功率極限的測定；

d.微機它勵時，功率特性和功率極限的測定；

e.單回路、雙回路輸送功率與功角關系實驗
