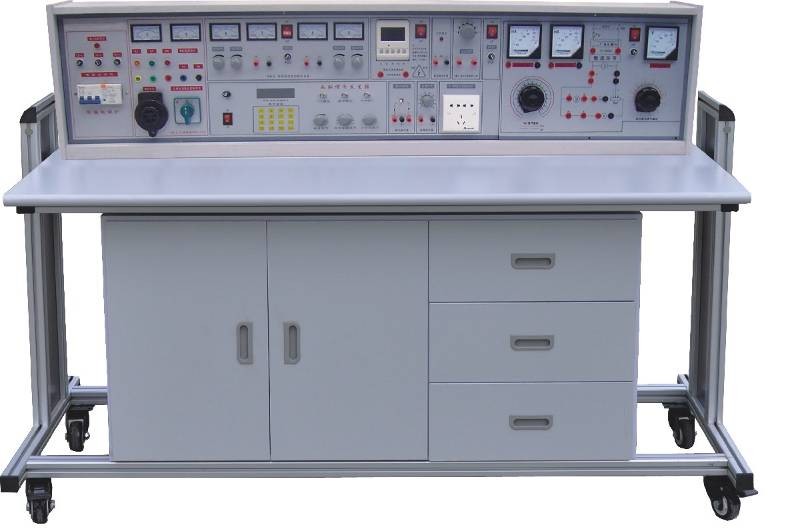

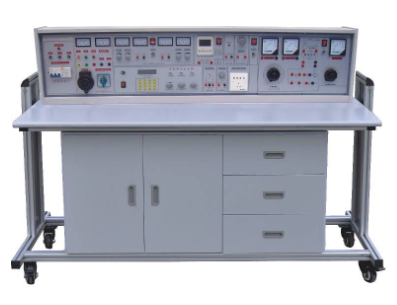

KCTY-181E通用智能型電工、電子、電拖（帶直流電機）實驗臺（透明模塊、功率表、功率因數表）
一、產品特色概覽：
本實驗臺以其卓越的安全保障和多功能性為顯著特點。其核心在于中央的通用電路板，此板采用進口ABS注塑工藝制成，背面配置壓鑄銅片，形成九孔一組的布局。此設計使得實驗元件模塊可自由拼插，構建出所需的實驗電路。元件模塊透明，直觀性強，盒蓋上的元件符號永不褪色，線條清晰，極具美觀性。盒體與盒蓋采用壓卡式結構，方便維修與拆裝。元器件被妥善安置在實驗桌下方的左右柜內，極大地提升了管理水平，降低了教師的實驗準備負擔。
作為電工、電子、電力拖動及直流電機實驗的綜合設備，它能夠支持電工學、電工原理、電子技術、電力拖動控制線路等近400項實驗。帶電部分均被隱蔽，確保實驗過程的安全可靠。所有元器件均置于透明模塊盒內，一目了然，盒蓋上的元件符號清晰美觀。實驗桌中央的通用電路板表面布有九孔一組的插孔，元件盒可輕松拼插，形成實驗電路，操作靈活便捷。元器件的存儲設計，提升了實驗室的效率和經濟效益。
二、廣泛適用領域：
此實驗臺廣泛適用于高等、中等、職校及技校的電工學、電工原理、電子技術、電力拖動等課程實驗。它能夠支持交直流、振蕩、磁路電路，運算放大器、整流電路，交直流放大電路，數字邏輯電路、交直流電力拖動等多種電路實驗。對于實驗室設備的更新?lián)Q代或新建、擴建，此設備都是理想的選擇。其配備，無疑成為學校提升教育水平的重要標志。
二、實驗臺及操作桌結構：
1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控制各低壓交流電、信號源 25．開關2：控制E單元交直流調壓電源 26．電表：E單元交流電壓輸出指示 | 27．接線座4只：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3只：單次脈沖輸出口 34．液晶屏：顯示輸出頻率、波形、及波形輸出衰減值 35．頻率調節模塊：數字式鍵盤輸入所需的波形頻率 36．波形先擇模塊：數字式鍵盤輸入所需的波形 37．波形輸出口：輸出選擇的波形 38．波形輸出幅度調節：細調波形輸出幅度 39．方波占空比調節：調節方波輸出占空比 40．直流偏置調節：調節波形輸出直流偏置 41．智能型功率表、功率因數表單元 42．直流電機調速模塊：調節直流電機速度單元 43．直流電機工作電流指示模塊：指示直流 電機Ia、If指示環節 44．高壓直流電源模塊：為直流電機提供 0～220V/2A連續可調直流工作電源 45．實驗桌面尺寸：160×70cm 46．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 47．儲存板：放置元件盒 48．左儲存柜：放置儲存板（帶門鎖） 49．抽屜：放置常用工具 50．右儲存柜：放置儲存板（帶門鎖） 51．示波器：型號不限（用戶自備） 52．工具 |
三、主要技術指標詳解：
輸入工作電源：設備采用三相四線制供電，確保電源穩定。
輸出電源及信號：
A單元：同樣采用三相四線制輸出。
B單元：提供多種交流電壓輸出，滿足不同實驗需求。
C單元：配備雙路恒流穩壓電源，具有過載及短路保護功能，輸出電壓和電流連續可調，使用方便。
D單元：提供穩定的直流5V輸出，電流0.5A。
E單元：交直流電壓連續可調，最大至240V，電流2A。
F單元：提供220V電壓輸出，方便外接儀器使用。
單次脈沖源：設備每次可輸出一對正負脈沖，滿足特定實驗需求。
功率輸出函數發生器：
采用DDS技術，生成高精度正弦波、方波和三角波。
配備大屏幕LCD顯示，實時顯示輸出頻率、波形和減值。
正弦波輸出幅度大，失真度低，頻率范圍寬。
方波占空比可調，方波和三角波采用TTL電平輸出。
內外測頻功能，頻率計測量范圍寬，自動換檔。
音頻功率放大器：輸入音頻電壓低，輸出功率大，音量可調，內置喇叭，可用于放大器電路擴音或信號尋跡。
智能型功率表、功率因數表：采用先進設計，測量精度高，能自動判別負載性質，存儲測量數據，方便隨時查閱。
直流電機調速環節及指示環節：提供0～220V/2A直流電源，方便直流電機的調速和指示。
安全性能：設備絕緣電阻高，漏電保護功能完善，確保實驗過程的安全可靠。
四、結構與配置（以二十四座為例）
（一）組成與配置（以二十四座為例）

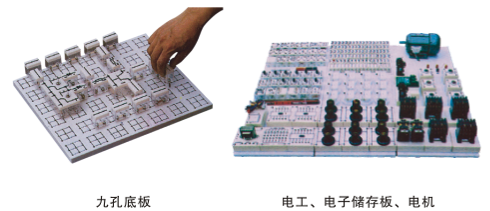

1、實驗操作桌設計精巧，共設有十二張，每張桌面寬敞，足以容納兩名學生并肩操作。桌面的中央，巧妙地鑲嵌了一塊通用電路插板，尺寸恰到好處，為35×90cm。這塊插板采用進口ABS材料注塑而成，不僅堅固耐用，而且美觀大方。其背面精心壓鑄了銅片，每組九孔，表面則布局了相互聯通的插孔，方便學生們自由拼插各種創新實驗元件模塊，構建出形形色色的實驗電路。這些實驗元件模塊盒體透明，內部的元件一目了然，盒蓋與盒體之間采用了壓卡式結構，使得維修、拆裝、更換都變得輕而易舉。此外，每張操作桌還配備了一粒膠皮板，既保護了電路插板和桌面，又為學生們放置電機、進行焊接等操作提供了便利。桌下則設有兩個元件儲存柜，用于整齊地存放實驗元器件和儲存板。
2、學生實驗機頭部分，我們配置了十二臺，每臺都精心地放置在學生的實驗操作桌上。這些機頭設計精良，功能齊全，為學生們提供了穩定、可靠的實驗環境。
3、示教控制臺是整個實驗室的核心，我們特地設計了一臺，它由示教實驗操作桌、實驗臺、演示控制屏三部分組成。這臺控制臺具有強大的控制功能，能夠分別控制十二臺學生實驗臺的電源，確保實驗的順利進行。其尺寸為160×70cm，既滿足了操作的需求，又符合人體工學的設計，使得教師能夠舒適地進行演示和控制。
通過對結構與配置的精心設計和配置，我們?yōu)閷W(xué)生們打造了一個既安全又高效的實驗環境，讓他們在輕松愉快的氛圍中，充分發揮自己的創新能力和實踐能力。
4、設備配置清單（以二十四座為例）
序號 | 配置名稱 | 型號規格 | 單 位 | 數 量 | 備注 |
1 | 教師主控臺 | 套 | 1 | 具有控制學生電源及演示功能 | |
2 | 學生機頭 | 臺 | 12 | ||
3 | 學生桌 | 個 | 12 | ||
4 | 電工電子透明創新實驗?zāi)K | 套 | 13 | 詳見清單一 | |
5 | 電拖實驗?zāi)K | 套 | 13 | 詳見清單二 | |
5 | 電機 | 380V/180W | 臺 | 26 | |
6 | 直流電機 | 220V/100W | 套 | 13 | |
7 | 直流電機調速模塊 | 套 | 13 | ||
8 | 直流電機工作電流指示模塊 | 套 | 13 | 配備高精度電流表，指示電機Ia、If | |
9 | 高壓直流電源模塊 | 套 | 13 | 為直流電機提供0～220V/2A連續可 調直流工作電源 | |
10 | 學生桌面板 | 塊 | 12 | ||
11 | 絕緣皮 | 張 | 13 | ||
12 | 凳子 | 張 | 25 | ||
13 | 專用實驗導線 | 套 | 13 | ||
14 | 指導書 | 套 | 13 | ||
15 | 工具 | 套 | 13 | ||
（1） | 螺絲刀 | 小十字 | 把 | 13 | |
（2） | 螺絲刀 | 大十字 | 把 | 13 | |
（3） | 螺絲刀 | 小一字 | 把 | 13 | |
（4） | 螺絲刀 | 大一字 | 把 | 13 | |
（5） | 剝線鉗 | 把 | 13 | ||
（6） | 尖觜鉗 | 把 | 13 | ||
（7） | 萬用表 | MF-47 | 只 | 13 |
表一 電工、電子、電拖透明創新實驗?zāi)K配置清單（每臺）
電工電子透明創新實驗?zāi)K名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 0.5Ω | 1 | 1/2W |
電 阻 | 1Ω | 1 | 1/2W |
電 阻 | 5.1Ω | 2 | 1/2W |
電 阻 | 51Ω | 1 | 1/2W |
電 阻 | 100Ω | 3 | 1/4W |
電 阻 | 150Ω | 1 | 1/4W |
電 阻 | 200Ω | 1 | 1/4W |
電 阻 | 300Ω | 2 | 1/4W |
電 阻 | 330Ω | 2 | 1/4W |
電 阻 | 430Ω | 1 | 1/4W |
電 阻 | 470Ω | 1 | 1/4W |
電 阻 | 510Ω | 2 | 1/4W |
電 阻 | 680Ω | 2 | 1/4W |
電 阻 | 820Ω | 2 | 1/4W |
電 阻 | 1K | 3 | 1/4W |
電 阻 | 1.5K | 1 | 1/4W |
電 阻 | 2K | 2 | 1/4W |
電 阻 | 2.4K | 2 | 1/4W |
電 阻 | 2.7K | 1 | 1/4W |
電 阻 | 3.3K | 3 | 1/4W |
電 阻 | 3.9K | 1 | 1/4W |
電 阻 | 4.7K | 1 | 1/4W |
電 阻 | 5.1K | 1 | 1/4W |
電 阻 | 6.8K | 2 | 1/4W |
電 阻 | 10K | 4 | 1/4W |
電 阻 | 13K | 1 | 1/4W |
電 阻 | 20K | 2 | 1/4W |
電 阻 | 39K | 2 | 1/4W |
電 阻 | 51K | 1 | 1/4W |
電 阻 | 100K | 2 | 1/4W |
電 阻 | 200K | 1 | 1/4W |
電 阻 | 1M | 1 | 1/4W |
電 阻 | 10M | 1 | 1/4W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 1/2W |
電 位 器 | 22K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 2 | 1/2W |
電解電容 | 1UF | 1 | 16V |
電解電容 | 10UF | 3 | 16V |
電解電容 | 47UF | 3 | 16V |
電解電容 | 220UF | 1 | 35V |
電解電容 | 470UF | 1 | 35V |
瓷片電容 | 300P | 1 | 63V |
瓷片電容 | 1000P | 2 | 63V |
瓷片電容 | 0.01UF | 3 | 63V |
瓷片電容 | 0.1UF | 1 | 63V |
瓷片電容 | 0.47UF | 1 | 63V |
瓷片電容 | 2UF | 1 | 250V |
音頻輸入變壓器 | 1 | ||
音頻輸出變壓器 | 1 | ||
變 壓 器 | 220/6V.6V.24V | 1 | 8W |
電 感 | 8Ω | 1 | |
電 感 | 390UH | 1 | |
電感(鎮流器) | 8W | 1 | |
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發光二極管 | 2 | ||
穩壓二極管 | 2CW54 | 1 | |
穩壓二極管 | 2CW76 | 1 | |
晶 振 | 10M | 1 | |
場效應管 | 3DJ6 | 1 | |
單 結 管 | BT33 | 1 | |
晶 閘 管 | KP1 | 2 | |
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 1 | |
三 極 管 | 3AX31 | 2 | |
三 極 管 | 3DA1 | 1 | |
三端穩壓 | 7805 | 1 | |
指示燈(信號燈) | 6V 0.1A | 1 | |
開 關 | 4 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼電器 | 6V | 1 | |
音樂集成 | 4V | 1 | |
電平開關和邏輯電平指示 | 1 | ||
燈 泡 | 220V/15W | 12 | 自 備 |
燈 座 | 12 | ||
條形磁鐵 | 1 | ||
原副線圈 | 1 | ||
直流電表 | 5MA | 1 | |
直流電表 | 10MA | 1 | |
直流電表 | 50MA | 3 | |
直流電表 | 200MA | 1 | |
直流電表 | 1V | 1 | |
直流電表 | 15V | 1 | |
直流電表 | ±100UA | 1 | |
交流電表 | 500MA | 3 | |
日光燈管 | 8W | 1 | |
日光燈座 | 2 | ||
起 動 器 | 1 | ||
集 成 座 | 14腳 | 2 | |
集 成 座 | 16腳 | 1 | |
集成運放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
譯 碼 器 | 74LS42 | 1 | |
TTL觸發器 | 74LS74 | 1 | |
七段譯碼器 | 74LS247 | 1 | |
全 加 器 | 74LS283 | 1 | |
CMOS或非門 | CD4002 | 1 | |
共陽數碼器 | 546R | 1 |
表二 電力拖動實驗?zāi)K部分
保地區險管 | 2A | 6 | 只 |
交流接觸器 | CJ10—10 A 380V | 6 | 個 |
按鈕﹣紅 | LA19﹣11 | 2 | 個 |
按鈕﹣綠 | LA19﹣11 | 4 | 個 |
三相閘刀 | 380V 15A | 1 | 個 |
三相雙投閘刀 | 380V 15A | 1 | 個 |
熱繼電器 | JRO﹣20/3 | 2 | 個 |
時間繼電器 | JS7﹣2A 380V | 2 | 個 |
倒順開關 | KO﹣380V 10A | 1 | 個 |
行程開關 | LX19﹣001 | 4 | 個 |
指 示 燈 | XD﹣5 | 3 | 個 |
電 阻 | RX﹣510Ω/30W | 3 | 個 |
鈕子開關 | KN1×2 | 3 | 個 |
變 壓 器 | BK25W380V/6.3V.36V | 1 | 個 |
5、用戶自備器材：示波器（型號不限），晶體管毫伏表，滑線變阻器等。
五、創新實驗項目：
（1）電工實驗
1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 | 17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
33．最簡單的電路 34．電路中各點電位與參考點的選擇 35．電阻的串聯 36．電阻的并聯 37．電阻的混聯 38．電阻分壓器電路 39．全電路歐姆定律 40．電橋的應用與平衡條件 41．節點電壓法 42．回路電壓法 43．支路電流法 44．RCL并聯電路 45．串聯電路 46．變壓器結構及工作原理 47．基爾霍夫第一定律 48．基爾霍夫第二定律 49．日光燈電路原理 50．?dāng)U大電壓表量程 51．?dāng)U大電流表量程 52．RC電路的過度過程 53．RL過渡過程 54．電容的串聯電路 55．電容的并聯電路 | 56．電容器的充放電 57．電容器在交直流中的作用 58．條形磁鐵在線圈中的運動 59．電容的混聯 60．純電阻、電感、電容電路 61．磁耦合線圈的順串 62．磁耦合線圈的反串 63．歐姆表的工作原理 64．雙聯開關二地控制 65．用示波器觀察磁滯回線 66．磁路歐姆定律 67．兩線圈的互感及同名端 68．互感耦合 69．提高功率因數的方法 70．單相電路功率的測量 71．收錄機電源電路 72．濾波電路 73．電阻與溫度的關系:用伏安法測出燈絲 在不同電壓下的阻值。 74．三相異步電機閘刀控制正轉實驗 75．具有過載保護的控制線路 76．按鈕控制的正反轉控制線路 77．接觸器控制星一三角降壓起動控制線路 |
（2）電子實驗
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 利用上述44項實驗元器件也可完成面實驗 45．P-N結單向?qū)щ娞匦?/p> 46．三權管ICBO的測量電路 47．三極管ICEO的測量電路 48．三極管電流放大 49．三極管的VA特性 50．帶負載的單級小信號電壓放大 51．電壓負反饋偏置電路 52．分壓式電流負反饋偏置電路 53．用熱敏電阻穩定工作點 54．用二極管穩定工作點 55．分析Ce對低頻特性的影響 56．共基極放大實驗電路 57．共集電極放大實驗電路 58．共源極基本放大電路 59．場效應管自給偏壓放大電路 60．場效應管分壓式自偏壓電路 61．場效應管共漏極電路 62．場效應管共柵極電路 63．單管阻容放大電路 64．基本直流放大電路 65．用電阻提高后級發射極電位 66．用穩壓管提高后級發射極電位 67．變壓器耦合放大電路 68．甲類功率放大電路 69．乙類功率放大電路 70．串聯電流負反饋 71．串聯電壓負反饋電路 72．并聯電壓負反饋電路 73．并聯電流負反饋電路 74．兩級放大電路中的負反饋 75．射極輸出電路 76．自舉射極輸出電路 77．用電容衰減高頻電壓 78．用負反饋消除自激振蕩 79．電池監視電路 80．場效應管、三極管組成放大電路 81．PNP-NPN直接耦合放大電路 82．共基共射放大電路 83．晶體管開關作用 84．液位光電控制 85．簡單的溫控電路 86．模擬光控簡易路燈自動開關電路 87．RC移相振蕩器 88．雙T選頻網絡 89．雙T選頻網絡組成的振蕩器 90．變壓器反饋式振蕩電路 91．場效應管變壓器反饋式振蕩電路 92．防盜報警電路 93．串聯型晶體振蕩電路 94．互補音頻振蕩訊響器 95．報警訊響器 96．音樂門鈴電路 97．電子報警器電路 98．差動放大電路的基本形式 99．電子門鈴電路 100．準互補對稱電路 101．三管OTL互補對稱電路 102．長尾式差動放大電路 103．差動輸入單端輸出 104．單端輸入雙端輸出 105．單端輸入單端輸出 106．雙電源式長尾差動放大電路 107．差動式放大器實驗電路 108．具有恒流源的差動放大電路措施 109．單端輸出差動放大電路的溫諷分析 110．閃光器電路 111．運算放大器的基本接法 112．電流差動式運放用作交流比例放大 113．Vos的簡易測量方法 114．Aos的簡易測量方法 115．Aod的簡易測量方法 116．共模抑制比Cmrr的簡易測試 117．最大共模輸入電UIcm的簡易測試 118．Yopp的簡易測試 119．SR的測量方法 120．基本同相放大接法 121．運放構成的LC振蕩器 122．電熱杯調溫電路 123．引到反向端輸入調零措施 124．引到同向端輸入調零指施 125．為使電值不致過大的接法 126．利用三極管的基極電流實現Ios的溫度補償 127．利用T型網絡提高等效反饋電阻 128．使互補管工作在甲乙類擴大輸出電流的措施 129．對電容負載進行校正時措施 130．反相輸入保護措施 131．同相輸入保護措施 132．利用穩壓管保護器件 133．電源極性錯接的保護 134．電源啟動瞬間過壓保護 135．二極管檢波電路 136．利用PN結的溫度系數測量溫度的電路原理 137．雙二極管限幅器 138．反相運放基本電路 139．可變比例放大 140．同相運放基本電路 141．電壓/電流變換電路 142．電流/電壓變換電路 | 23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 143．電壓跟隨器 144．差動放大基本電路 145．運算放大器的差動輸 146．反相輸入求和運算 147．同相輸入求和運算 148．雙端輸入求和運算 149．基本積分電路 150．EG考濾泄漏阻對的積分運算電路 151．提高積分時間常數的措施 152．快速積分電路 153．模擬一階微分方程電路 154．模擬二階微分方程電路 155．基本微分電路 156．實用微分電路 157．利用間接方法得到近似微分 158．基本對數運算電路 159．利用三極管的對數特性組成對數運算電路 160．反對數放大的基本電路 161．Vo正比于VxVy電路 162．簡單的過零此較電路 163．具有滯迥特性的比較電路 164．雙限比較電路 165．利用二級管作為上限檢測幅度選擇電路 166．雙限三態比較電路 167．下限檢幅選擇電路 168．基本采樣保護電路 169．RC無源網終的低通濾波電路 170．濾波電路接到組件的同相輸入端 171．濾波電路接到組件的反相輸入端 172．簡單二階RC濾波電路 173．典型RC有源濾波電路 174．兩階有源濾波電路 175．多路反饋二級有源濾波電路 176．典型二階高通有源濾波電路 177．基本帶通濾波電路 178．典型帶通濾波電路 179．用雙T網絡組成的帶阻濾波 180．輸出限幅的反相器 181．實用差值運算放大器 182．矩形波振蕩電路 183．阻容移相觸發電路 184．電熱褥調溫裝置 185．寬度可調的矩形波發生器 186．簡單的鋸齒波發生器 187．幅頻可調的鋸齒波發生器 188．單相橋式整流常用畫法電路 189．全波整流電路的最大反向峰值電壓 190．電容濾波電路 191．電容濾波帶電阻負載 192．全波整流電容濾波電路 193．RC濾波電路 194．多段RC濾波電路 195．基本的LC濾波電路 196．T型濾波電路 197．二倍壓整流電路 198．三倍壓整流電路 199．基本穩壓管穩壓電路 200．基本調整管穩壓電路 201．具有放大環節的穩壓電路 202．調整管穩流電路 203．電子濾波器 204．串聯穩壓電路 205．并聯穩壓電路 206．電子催眠器 207．三端集成穩壓電路 208．正電源輸出可調的集成穩壓電路 209．單相全波可控整流 210．硅穩壓管穩壓電路 211．單相半波可控整流 212．單相橋式半控整流 213．充電用硅整流器原理 214．感性負載對晶閘管的影響 215．晶閘管觸發導通試驗 216．反電動勢負載晶閘管電路 217．簡易電子調壓電路 218．測試單結管分壓比n 219．單結管振蕩電路 220．單結管觸發應用電路 221．二極管"與"門電路 222．三極管"或"門電路 223．與邏輯形象化 224．或邏輯形象化 225．非邏輯形象化 226．三極管"非"門 227．三極管"與非"門 228．三極管"或非"門 229．三扳管雙穩態電路 230．三極管單穩態電路 231．三極管多諧振蕩電路 232．置位觸發電路 233．射極耦合雙穩態 234．對稱式多諧振蕩器 235．環形多諧振蕩器 236．微分型單穩態電路 237．集成施密特電路 238．矩形波發生器 239．單脈沖電路 240．連續脈沖發生器 |
（3）電氣控制部分實驗
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線略 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 | 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 25．直流電機啟動 26．直流電機的調速 27．直流電機的反轉 28．直流電機制動實驗 |
