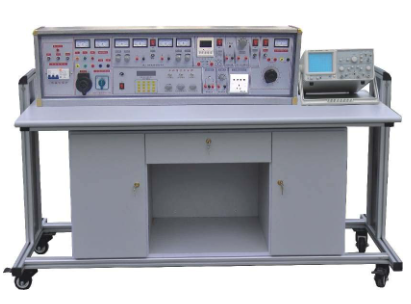

KCTY-181B通用智能電子實驗臺（實驗模塊配置透明模塊）
一、產品特點簡述：
實驗臺在安全保障與功能完備方面表現出色。其核心部分——實驗桌中央的通用電路板，采用進口ABS注塑工藝，堅固耐用。其背面精心布置了壓鑄銅片，每組九孔設計，表面則分布著相互聯通的插孔，方便實驗元件模塊的靈活拼插，構建出所需的實驗電路。
實驗元件以透明創新模塊形式展現，直觀性強，盒蓋印有清晰美觀、永不褪色的元件符號，便于快速識別。盒體與盒蓋采用科學的壓卡式結構，既便于維修拆裝，又增強了結構的穩固性。元器件有序存放在實驗桌下方的柜內，提升了實驗室的管理效率，減輕了教師的實驗準備負擔。

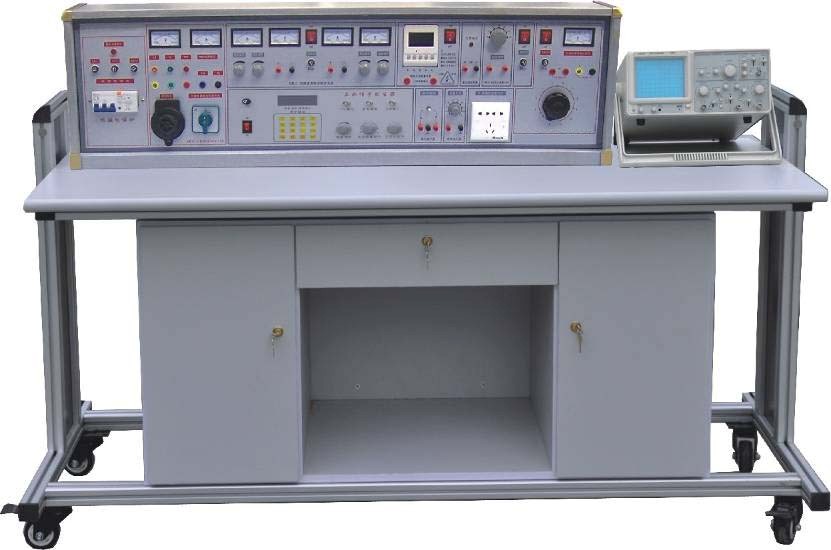

二、實驗臺及操作桌結構設計概覽：
實驗臺和操作桌的設計經過精心考慮，旨在為用戶提供舒適、安全的實驗環境。實驗臺結構穩固，能夠承受各種實驗設備的重量。操作桌則設計得既實用又美觀，中央的通用電路板為實驗操作提供了極大的便利。
1．實驗臺外殼尺寸：123×35×20cm 2．單相保險座 3．單相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示1(綠) 8．接線座2只：B單元交流低壓電源輸出 9．電表(2A)：B單元交流電流指示 10．旋鈕：B單元3-24V交流低壓選擇輸出 11．開關：C單元雙路直流穩壓電源開關 12．旋鈕：C單元雙路Ⅰ路穩流調節 13．旋鈕：C單元雙路Ⅱ路穩流調節 14．接線座2只：C單元Ⅰ路直流穩壓輸出 15．險座：C單元雙路穩壓電源保險 16．表4只：雙路穩壓電源電壓、電流指示 17．線座：D單元直流5V穩壓輸出 18．電表：D單元電流0.5V輸出指示 19．開關1：控制各低壓交流電、信號源 20．開關2：控制E單元交直流調壓電源 21．電表：E單元交流電壓輸出指示 22．接線座4只：E單元交流、直流輸出口 23．旋鈕：E單元0～240V電壓調節 | 24．插座：G單元220V輸出插座 25．旋鈕：音頻功率放大器音量調節 26．接線座2只：音頻信號輸入 27．按鈕：單次脈使能開關 28．接線座3只：單次脈沖輸出口 29．液晶屏：顯示輸出頻率、波形、及波形輸出衰減值 30．頻率調節模塊：數字式鍵盤輸入所需的波形頻率 31．波形先擇模塊：數字式鍵盤輸入所需的波形 32．波形輸出口：輸出選擇的波形 33．波形輸出幅度調節：細調波形輸出幅度 34．方波占空比調節：調節方波輸出占空比 35．直流偏置調節：調節波形輸出直流偏置 36．智能型功率表、功率因數表 37．實驗桌面尺寸：160×70cm 38．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 39．儲存板：放置元件盒 40．左儲存柜：放置儲存板（帶門鎖） 41．抽屜：放置常用工具 42．右儲存柜：放置儲存板（帶門鎖） 43．示波器：型號不限（用戶自備） 44．工具 |
三、實驗臺主要技術指標詳解：
1、輸入工作電源采用單相輸入，穩定可靠，確保實驗設備的正常運行。
2、輸出電源及信號方面，實驗臺具備多種輸出功能，滿足各類實驗需求。A單元提供單相220V輸出；B單元提供多種交流電壓輸出選項；C單元配備雙路恒流穩壓電源，具有過載及短路保護功能，輸出電壓連續可調，最大輸出電流為2A；D單元提供直流穩壓5V輸出；E單元提供交直流電壓0～240V連續可調輸出；F單元提供220V電壓輸出，方便外接儀器使用。
3、單次脈沖源設計精良，能夠穩定輸出一對正負脈沖，為實驗提供準確的脈沖信號。
4、功率輸出函數發生器功能強大，采用直接數字頻率合成技術產生高精度波形，具備大屏幕LCD顯示，輸出頻率、波形、減值一目了然。正弦波輸出幅度大，失真度低，頻率范圍廣泛，可通過數字鍵盤直接設定。此外，還具備內外測頻功能，頻率計測量范圍廣泛，自動換檔，操作便捷。
5、其他技術指標如音頻功率放大器、絕緣電阻、漏電保護等均達到行業標準，確保實驗的安全性和穩定性。
四、結構與配備詳解（以二十四座為例）：
（一）構成與配備概覽（以二十四座為例）：
1、實驗室配備12張實驗操作桌，每張桌子可供兩名學生同時使用。桌子中央設有通用電路插板，尺寸適中，方便操作。插板采用進口ABS材料制成，表面分布著九孔成一組相互聯通的插孔，方便實驗元件模塊的拼插。每張桌子還配有一粒膠皮板，用于保護電路插板和桌面。桌子下部設有元件儲存柜，方便存放實驗元器件和儲存板。
2、為滿足學生實驗需求，實驗室還配備了12臺學生實驗機頭，每臺都放置在對應的學生實驗操作桌上。
3、此外，實驗室還設有一臺示教控制臺，由示教實驗操作桌、實驗臺、演示控制屏組成。該控制臺能夠分別控制12臺學生實驗臺的電源，方便教師進行實驗演示和操控。其尺寸為160×70cm，既滿足操作需求，又符合人體工學設計。
4、設備配置清單（以二十四座為例）
序號 | 配置名稱 | 型號規格 | 單 位 | 數 量 | 備注 |
1 | 教師主控臺 | 套 | 1 | 具有控制學生電源及演示功能 | |
2 | 學生機頭 | 臺 | 12 | ||
3 | 學生桌 | 個 | 12 | ||
4 | 電子透明創新實驗模塊 | 套 | 13 | 詳見清單一 | |
5 | 學生桌面板 | 塊 | 12 | ||
6 | 絕緣皮 | 張 | 13 | ||
7 | 凳子 | 張 | 25 | ||
8 | 專用實驗導線 | 套 | 13 | ||
9 | 指導書 | 套 | 13 | ||
10 | 工具 | 套 | 13 | ||
（1） | 螺絲刀 | 小十字 | 把 | 13 | |
（2） | 螺絲刀 | 大十字 | 把 | 13 | |
（3） | 螺絲刀 | 小一字 | 把 | 13 | |
（4） | 螺絲刀 | 大一字 | 把 | 13 | |
（5） | 剝線鉗 | 把 | 13 | ||
（6） | 尖觜鉗 | 把 | 13 | ||
（7） | 萬用表 | MF-47 | 只 | 13 |
5、用戶自備器材：示波器（型號不限）；晶體管毫伏表。
表一 電子透明創新實驗模塊配置清單（每臺）
電子透明創新實驗模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 5.1Ω | 2 | 1/2W |
電 阻 | 51Ω | 1 | 1/2W |
電 阻 | 100Ω | 3 | 1/8W |
電 阻 | 150Ω | 1 | 1/8W |
電 阻 | 200Ω | 1 | 1/8W |
電 阻 | 300Ω | 2 | 1/8W |
電 阻 | 470Ω | 1 | 1/8W |
電 阻 | 510Ω | 2 | 1/8W |
電 阻 | 820Ω | 2 | 1/8W |
電 阻 | 1K | 3 | 1/8W |
電 阻 | 1.5K | 1 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 2.4K | 3 | 1/8W |
電 阻 | 2.7K | 1 | 1/8W |
電 阻 | 3.3K | 3 | 1/8W |
電 阻 | 3.9K | 1 | 1/8W |
電 阻 | 4.7K | 2 | 1/8W |
電 阻 | 5.1K | 1 | 1/8W |
電 阻 | 6.8K | 2 | 1/8W |
電 阻 | 10K | 4 | 1/8W |
電 阻 | 13K | 1 | 1/8W |
電 阻 | 20K | 2 | 1/8W |
電 阻 | 39K | 1 | 1/8W |
電 阻 | 51K | 1 | 1/8W |
電 阻 | 100K | 2 | 1/8W |
電 阻 | 200K | 1 | 1/8W |
電 阻 | 1M | 1 | 1/8W |
電 阻 | 10M | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 10K | 2 | 1/2W |
電 位 器 | 22K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 1 | 1/2W |
電解電容 | 1uF | 1 | 16V |
電解電容 | 10uF | 3 | 16V |
電解電容 | 47uF | 3 | 16V |
電解電容 | 220uF | 1 | 35V |
電解電容 | 470uF | 1 | 35V |
瓷片電容 | 300P | 1 | 63V |
瓷片電容 | 1000P | 2 | 63V |
瓷片電容 | 0.01uF | 2 | 63V |
瓷片電容 | 0.1uF | 1 | 63V |
瓷片電容 | 0.47uF | 1 | 63V |
音頻輸入變壓器 | 1 | ||
音頻輸出變壓器 | 1 | ||
變 壓 器 | 220/6V.6V | 1 | 8W |
電 感 | 8Ω | 1 | |
電 感 | 390UH | 1 | |
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發光二極管 | 2 | ||
穩壓二極管 | 2CW54 | 2 | |
穩壓二極管 | 2CW76 | 1 | |
晶 振 | 10M | 1 | |
場效應管 | 3DJ6 | 1 | |
單 結 管 | BT33 | 1 | |
晶 閘 管 | KP1 | 2 | |
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 1 | |
三 極 管 | 3AX31 | 2 | |
三 極 管 | 3DA1 | 1 | |
三端穩壓 | 7805 | 1 | |
指示燈(信號燈) | 6V 0.1A | 1 | |
開 關 | 4 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼 電 器 | 6V | 1 | |
音樂集成 | 4V | 1 | |
電平開關和邏輯電平指示 | 1 | ||
集 成 座 | 14腳 | 2 | |
集 成 座 | 16腳 | 1 | |
集成運放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
譯 碼 器 | 74LS42 | 1 | |
TTL觸發器 | 74LS74 | 1 | |
七段譯碼器 | 74LS247 | 1 | |
全 加 器 | 74LS283 | 1 | |
CMOS或非門 | CD4002 | 1 | |
共陽數碼器 | 546R | 1 | |
直流電表 | 10MA | 1 | |
直流電表 | 200MA | 1 | |
直流電表 | 1V | 1 | |
直流電表 | 15V | 1 | |
直流電表 | ±100UA | 1 |
五、實驗項目
1．晶體二極管的特性及檢測 2．晶體三極管輸入輸出特性 3．低頻小信號電壓放大器 4．直接耦合兩級放大器 5．RC耦合兩級放大器 6．負反饋對放大器性能的影響 7．變壓器耦合推挽功率放大器 8．互補對稱推挽功率放大器(OTL) 9．單相半波整流 10．單相全波整流 11．單相橋式整流 12．單相橋式整流濾波 13．單結晶體管特性 14．單結晶體管觸發電路 15．晶閘管簡單測試及可控整流電路 16．場效應管測試 17．串聯型穩壓電壓 18．差動放大電路的研究 19．集成運放參數的測試 20．集成運放減法電路 21．集成運放加法電路 22．集成運放積分電路 利用上述44項實驗元器件也可完成面實驗 45．P-N結單向導電特性 46．三權管ICBO的測量電路 47．三極管ICEO的測量電路 48．三極管電流放大 49．三極管的VA特性 50．帶負載的單級小信號電壓放大 51．電壓負反饋偏置電路 52．分壓式電流負反饋偏置電路 53．用熱敏電阻穩定工作點 54．用二極管穩定工作點 55．分析Ce對低頻特性的影響 56．共基極放大實驗電路 57．共集電極放大實驗電路 58．共源極基本放大電路 59．場效應管自給偏壓放大電路 60．場效應管分壓式自偏壓電路 61．場效應管共漏極電路 62．場效應管共柵極電路 63．單管阻容放大電路 64．基本直流放大電路 65．用電阻提高后級發射極電位 66．用穩壓管提高后級發射極電位 67．變壓器耦合放大電路 68．甲類功率放大電路 69．乙類功率放大電路 70．串聯電流負反饋 71．串聯電壓負反饋電路 72．并聯電壓負反饋電路 73．并聯電流負反饋電路 74．兩級放大電路中的負反饋 75．射極輸出電路 76．自舉射極輸出電路 77．用電容衰減高頻電壓 78．用負反饋消除自激振蕩 79．電池監視電路 80．場效應管、三極管組成放大電路 81．PNP-NPN直接耦合放大電路 82．共基共射放大電路 83．晶體管開關作用 84．液位光電控制 85．簡單的溫控電路 86．模擬光控簡易路燈自動開關電路 87．RC移相振蕩器 88．雙T選頻網絡 89．雙T選頻網絡組成的振蕩器 90．變壓器反饋式振蕩電路 91．場效應管變壓器反饋式振蕩電路 92．防盜報警電路 93．串聯型晶體振蕩電路 94．互補音頻振蕩訊響器 95．報警訊響器 96．音樂門鈴電路 97．電子報警器電路 98．差動放大電路的基本形式 99．電子門鈴電路 100．準互補對稱電路 101．三管OTL互補對稱電路 102．長尾式差動放大電路 103．差動輸入單端輸出 104．單端輸入雙端輸出 105．單端輸入單端輸出 106．雙電源式長尾差動放大電路 107．差動式放大器實驗電路 108．具有恒流源的差動放大電路措施 109．單端輸出差動放大電路的溫諷分析 110．閃光器電路 111．運算放大器的基本接法 112．電流差動式運放用作交流比例放大 113．Vos的簡易測量方法 114．Aos的簡易測量方法 115．Aod的簡易測量方法 116．共模抑制比Cmrr的簡易測試 117．最大共模輸入電UIcm的簡易測試 118．Yopp的簡易測試 119．SR的測量方法 120．基本同相放大接法 121．運放構成的LC振蕩器 122．電熱杯調溫電路 123．引到反向端輸入調零措施 124．引到同向端輸入調零指施 125．為使電值不致過大的接法 126．利用三極管的基極電流實現Ios的溫度補償 127．利用T型網絡提高等效反饋電阻 128．使互補管工作在甲乙類擴大輸出電流的措施 129．對電容負載進行校正時措施 130．反相輸入保護措施 131．同相輸入保護措施 132．利用穩壓管保護器件 133．電源極性錯接的保護 134．電源啟動瞬間過壓保護 135．二極管檢波電路 136．利用PN結的溫度系數測量溫度的電路原理 137．雙二極管限幅器 138．反相運放基本電路 139．可變比例放大 140．同相運放基本電路 141．電壓/電流變換電路 142．電流/電壓變換電路 | 23．集成運放微分電路 24．集成運放文氏正弦波振蕩器 25．電容三點式振蕩器 26．電感三點式振蕩器 27．集成穩壓電路 28．無穩態電路（多諧振蕩器） 29．施密特觸發器 30．集成與門邏輯功能測試 31．集成非門電路邏輯功能測試 32．集成或門電路邏輯功能測試 33．集成與非門邏揖功能測試 34．CMOS門電路的測試 35．基本RS觸發器 36．JK觸發器 37．D觸發器 38．555時基電路的應用（方波發生器) 39．二一十進制計數器 40．二一十進制8421譯碼器 41．加法器 42．減法器 43．用集成與非門構成單穩態觸發器 44．組合邏輯電路 143．電壓跟隨器 144．差動放大基本電路 145．運算放大器的差動輸 146．反相輸入求和運算 147．同相輸入求和運算 148．雙端輸入求和運算 149．基本積分電路 150．EG考濾泄漏阻對的積分運算電路 151．提高積分時間常數的措施 152．快速積分電路 153．模擬一階微分方程電路 154．模擬二階微分方程電路 155．基本微分電路 156．實用微分電路 157．利用間接方法得到近似微分 158．基本對數運算電路 159．利用三極管的對數特性組成對數運算電路 160．反對數放大的基本電路 161．Vo正比于VxVy電路 162．簡單的過零此較電路 163．具有滯迥特性的比較電路 164．雙限比較電路 165．利用二級管作為上限檢測幅度選擇電路 166．雙限三態比較電路 167．下限檢幅選擇電路 168．基本采樣保護電路 169．RC無源網終的低通濾波電路 170．濾波電路接到組件的同相輸入端 171．濾波電路接到組件的反相輸入端 172．簡單二階RC濾波電路 173．典型RC有源濾波電路 174．兩階有源濾波電路 175．多路反饋二級有源濾波電路 176．典型二階高通有源濾波電路 177．基本帶通濾波電路 178．典型帶通濾波電路 179．用雙T網絡組成的帶阻濾波 180．輸出限幅的反相器 181．實用差值運算放大器 182．矩形波振蕩電路 183．阻容移相觸發電路 184．電熱褥調溫裝置 185．寬度可調的矩形波發生器 186．簡單的鋸齒波發生器 187．幅頻可調的鋸齒波發生器 188．單相橋式整流常用畫法電路 189．全波整流電路的最大反向峰值電壓 190．電容濾波電路 191．電容濾波帶電阻負載 192．全波整流電容濾波電路 193．RC濾波電路 194．多段RC濾波電路 195．基本的LC濾波電路 196．T型濾波電路 197．二倍壓整流電路 198．三倍壓整流電路 199．基本穩壓管穩壓電路 200．基本調整管穩壓電路 201．具有放大環節的穩壓電路 202．調整管穩流電路 203．電子濾波器 204．串聯穩壓電路 205．并聯穩壓電路 206．電子催眠器 207．三端集成穩壓電路 208．正電源輸出可調的集成穩壓電路 209．單相全波可控整流 210．硅穩壓管穩壓電路 211．單相半波可控整流 212．單相橋式半控整流 213．充電用硅整流器原理 214．感性負載對晶閘管的影響 215．晶閘管觸發導通試驗 216．反電動勢負載晶閘管電路 217．簡易電子調壓電路 218．測試單結管分壓比n 219．單結管振蕩電路 220．單結管觸發應用電路 221．二極管"與"門電路 222．三極管"或"門電路 223．與邏輯形象化 224．或邏輯形象化 225．非邏輯形象化 226．三極管"非"門 227．三極管"與非"門 228．三極管"或非"門 229．三扳管雙穩態電路 230．三極管單穩態電路 231．三極管多諧振蕩電路 232．置位觸發電路 233．射極耦合雙穩態 234．對稱式多諧振蕩器 235．環形多諧振蕩器 236．微分型單穩態電路 237．集成施密特電路 238．矩形波發生器 239．單脈沖電路 240．連續脈沖發生器 |
