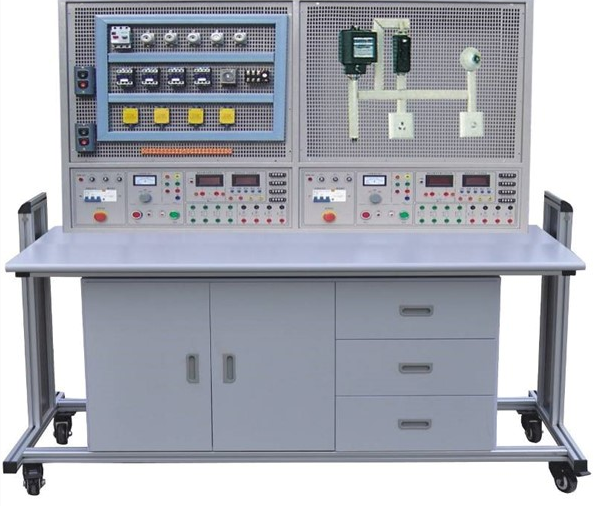

一、產品概述

電工實訓實操臺是一款專為電氣自動化技術、工業機器人技術、應用電子技術、移動通信技術、機電一體化技術、汽車電子技術、建筑電氣工程技術等多個專業領域設計的多功能實訓設備，主要應用于相關課程的課內實驗、課程設計、畢業設計等實踐實訓環節，適用于“教、學、做”一體化的教學模式。通過使用電工技能實操臺，學生能夠系統掌握安全用電知識、熟練運用各種電工工具和儀器儀表，增強照明布線、電機及電氣設備安裝使用技能，尤其注重培養學生的電氣控制系統操作、民居用電處理、交直流電機系統維護等實際操作能力，并為取得電工證、電氣工程師資格、電氣設備安裝工、儀表工、電氣檢驗員等職業認證做好充分準備。

電工技能實訓裝置，由實訓桌、網孔板和實訓元器件（可自行選購）組成，學生可以根據實訓要求自行布局元器件、安裝和接線，高度模擬工業現場的實際操作環境。實訓臺不僅支持機床線路、電機控制線路、照明配電等模擬操作與安裝調試實訓項目，還可以根據教學需求靈活拓展新的實訓內容。

二、產品特點

1. 靈活便捷：電氣控制線路的所有元器件安裝在網孔板上，便于操作、更換和擴展實訓功能，可快速響應新的實訓項目需求。

2. 安全可靠：實訓臺僅需接入三相四線（或三相五線）380V±5%、50Hz交流電源即可運作，占用空間小，節省教室面積，降低管理和基建投入成本。每組實訓臺均配備了電壓型和電流型漏電保護器，并利用單片機實時監測實訓裝置的過載和短路情況，一旦出現異常會立即切斷電源，待故障排除后方可重新啟動電源供應。此外，各電源輸出均有指示燈和電壓表進行狀態顯示，確保實訓過程的安全性。

3. 雙人獨立操作：實訓臺設計為雙組結構，兩位學生可同時進行實訓，各自的電源供應及安全保護系統相互獨立，互不影響。

三、技術性能參數

1. 工作電源：三相四線（或三相五線）～380V±5%，50Hz

2. 使用環境：溫度-10℃～40℃，相對濕度＜85%（25℃）

3. 裝置容量：＜1.5KVA

4. 重量：200Kg

5. 外形尺寸：1500mm×750mm×1650mm

四、實訓臺配置詳情

1. 電源部分：提供線電壓380V和相電壓220V兩種電源，輸入、輸出均有指示燈和電壓表實時顯示工作狀態。

2. 測量儀表：

• 真有效值智能交流電流表2只，采用先進RMS轉換器技術，測量范圍0-5A，精度達到0.5級，具有自動量程切換、超量程報警和切斷電源功能，同時還具有數據存儲和查詢功能。

• 智能交流功率及功率因數表（多功能）2只，采用高性能DSP、AD轉換器和高速MPU單元，具備鍵控、數顯界面和人機對話功能，能測量電路功率和功率因數，精度等級1.0級，功率因數測量范圍0.3-1.0，電壓電流量程分別為450V和5A，可自動識別負載性質并存儲測量數據。

3. 控制部分：每組實訓臺設有獨立的啟動、停止按鈕以及緊急停止按鈕，電源輸出受單片機全程監控，遇到過載或短路問題時能迅速切斷電源，故障排除后可通過復位重新啟動。

4. 輔助元件：提供降壓啟動電阻75Ω/75W六只，能耗制動電阻10Ω/25W兩只，以及整流二極管IN5408八只。

5. 實訓桌材質及構造：實訓桌主體采用鐵質雙層亞光密紋噴塑工藝，桌面采用防火、防水、耐磨的高密度板，還配置了抽屜和元器件儲存柜，方便實訓器材的存放。

五、典型實訓項目列表

1. 電工布線工藝實訓

2. 兩個開關控制一盞燈線路訓練

3. 聲控開關控制白熾燈電路訓練

4. 兩地控制一盞燈電路訓練

5. 三地控制一盞燈電路訓練

6. 日光燈線路接線訓練

7. 單相電度表直接安裝接線

8. 單相電度表通過電流互感器安裝接線

9. 室內照明電路安裝訓練

10. 配電板安裝訓練

11. 交流負載電功率的測量

12. 三相異步電動機直接啟動控制

13. 三相異步電動機接觸器點動控制線路

14. 三相異步電動機接觸器自鎖控制線路

15. 三相異步電動機Y/△啟動控制線路

16. 倒順開關控制三相異步電動機正反轉線路

17. 接觸器聯鎖的正反轉控制線路

18. 按鈕聯鎖的三相異步電動機正反轉線路

19. 雙重聯鎖的三相異步電動機正反轉線路

20. 三相異步電動機多地控制

21. 工作臺自動往返控制線路

22. 三相異步電動機串電阻降壓啟動控制線路

23. 三相異步電動機能耗制動控制線路

六、參考實訓項目所需元器件清單（每組配備清單）

電工技能實訓考核裝置每臺需配兩套元器件
