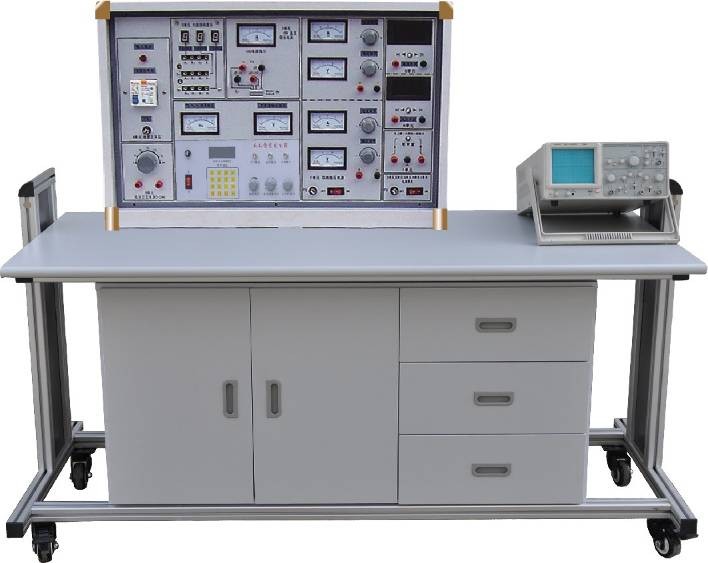

KCBK-535L型模電、數電、現代通訊原理實驗臺

一、產品的特點:

本現代通信原理教學實驗裝置是針對電子和通信工程類專業學生，系統完成《通信原理》等現代通信技術相關課程實驗專門研制的實驗平臺。

該實驗平臺最大的特點是系統性強，它真實再現了：信源的模數轉換、模擬調制、信道仿真、模擬解調、信宿的數模轉換的頻帶傳輸過程；信源的模數轉換、信道復接、信道糾錯編碼、光纖傳輸、幀同步位同步、糾錯譯碼、解復接、信宿的數模轉換的基帶傳輸過程；

實驗平臺全部采用模塊化結構，各模塊既能完成完整通信系統中對應單元部分實驗，又能由學生用單元模塊構建一個完整通信系統進行系統實驗，從而有助于學生理解通信系統中各要素的作用；實驗平臺把通信系統中涉及的基本電路、終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)戎匾睦碚摪才帕讼鄳?yīng)的實驗內容；實驗平臺既有基礎性實驗，又有采用新技術新器件（FPGA、DSP）等提高型實驗，從而完成一個理論驗證性、綜合性、二次開發性，由低向高的系統學習過程。通過這些實驗能夠促進學生對《通信原理》課程內容的理解、掌握，并使學生對通信系統、當今新技術、工程實現有一個較全面的了解。系統采用“主板+實驗模塊”相結合的靈活結構，便于學校選擇、定制、硬件升級。

為了便于學生理解課程，指導書中配有每個實驗的原理圖。為配合基礎教學的需要，增添了數字電路、模擬電子技術實驗線路。這一嶄新的系統實現了專業基礎課（模擬、數字電路）、專業課(通信原理)、畢業設計的三合一，做到一機多用，大大節省實驗室，節省管理人員，節省資金。

二、系統特點：

1.產品的設計是結合了高等學校電子信息類規劃教材，如《通信原理》第2版(宋祖順編著)、《現代通信原理》(曹志剛、錢亞生編著)等教材相關內容所研制的新一代通信技術實驗教學裝置。

2、通訊部分采用了“底板+實驗模塊”的結構，不僅按實驗內容與功能將電路模塊化，而且各個模塊獨立設計，能方便地組合進行單元實驗和多種單/雙工通信系統實驗。同時可按用戶需求定制模塊、選購模塊、升級模塊。

3.實驗模塊的輸入輸出信號都采用鉚孔開放出來，由實驗者根據實驗需要進行連接組合，增強實驗者的參與性。

4.每個實驗模塊都采用有機玻璃覆蓋保護，方便實驗室管理。

5.實驗中的重要參數都可以調節或設置，方便實驗者分析對比。

6.可完成單元、系統實驗幾十項，涵蓋了終端編譯碼、線路編譯碼、調制解調、信道傳輸?shù)确矫娴膬?nèi)容。

7.內置函數信號源、數字信號源、電話接口、計算機接口、同軸電纜信道、光信道、音頻功放等功能模塊，詳細見“系統組成” 項。

8.內置4組穩壓電源，全部具有短路軟截至保護自動恢復功能，并提供電源輸出接口。

9.系統涉及了計算機通信、MS51、DSP、CPLD等多種技術，并留有開發接口，二次開發性強。

10、數電、模電創新實驗透明模塊盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便，在桌面中央通用九孔電路板上任意拼插盒成實驗電路，實驗方便、快捷，動手能力強。

三、功能與結構：
（一）實驗臺部分：
  1、電源
   1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
   1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
     A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
     B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
    C組:低壓直流穩壓電源，電壓+5V，電流0.5A，有表指示。
    D組:單相市電輸出，供用戶自備儀器使用。
  2·功率輸出函數發生器：

1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。

3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。

4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。

5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。

6）頻率計最高測量范圍100MHz，自動換檔。

  3·七段譯碼器及對應譯碼顯示數碼管。
  4·單次脈沖：每撥按一次鈕子開關可得到一組正負脈沖。
  5·通信原理部分

本系統由1個底板和18個標準配置實驗模塊組成，詳細參數見下表：

底板模塊：

實驗模塊：

注：標準配置18個模塊，不包含選 配置部分

6·外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。

7·外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99.9V。

三、設備的構成、配備:

（一）構成與配備(以二十四座為例)

1、實驗操作桌12張，一桌二座。操作桌桌面中央設置通用電路插扳（尺寸:35×90cm），電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面(如需要在桌上放置電機、焊接等).實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
  2、實驗臺，共12臺，每張學生實驗操作桌上配置l臺。
  五、設備配置清單（以二十四座為例）

表一       模電數電透明創新實驗模塊配置清單(每臺)

六、實驗項目：

（一）模電、數電部分：

(1)模擬部分

利用上述20項實驗元器件還可完成下面實驗項目

 (2)數字部分

（二）通信原理部分

第一部分 基礎實驗

實驗1 555自激多諧振蕩器實驗

實驗2 模擬信號源實驗

實驗3  CPLD可編程邏輯器件實驗

實驗4  接收濾波放大器實驗

實驗5  計算機串口實驗

實驗6  數字光纖通信實驗

第二部分 原理實驗

實驗1  基帶信號的常見碼型變換實驗

實驗2  抽樣定理及其應用實驗

實驗3  PCM編譯碼系統實驗

實驗4  ADPCM編譯碼系統實驗

實驗5  CVSD編譯碼系統實驗

實驗6  FSK（ASK）調制解調實驗

實驗7  相位鍵控PSK（DPSK）調制解調實驗

實驗8  數字同步技術實驗

實驗9  眼圖觀察測量實驗

實驗10  線路成形與頻分復用

實驗11 時分復用與解復用

實驗12 碼分復用與解復用

實驗13 波分復用與解復用（需另配光端機）

實驗14  數字頻率合成實驗

實驗15  AMI/HDB3編譯碼實驗

實驗16  卷積編譯碼及糾錯能力驗證實驗

實驗17  漢明碼編譯碼及糾錯能力驗證實驗

實驗18  漢明、交織碼編譯碼及糾錯能力驗證實驗

實驗19  循環碼編譯碼及糾錯能力驗證實驗

實驗20  信道仿真與信道均衡實驗

實驗21  現代調制技術實驗之一（FSK調制解調）

實驗22  現代調制技術實驗之二（BPSK調制解調）

實驗23  現代調制技術實驗之三（QPSK調制解調）

實驗24  現代調制技術實驗之四（OQPSK調制解調）

實驗25  現代調制技術實驗之五（MSK調制解調）

實驗26  現代調制技術實驗之六（直接序列擴頻DS編解碼）

實驗27  現代調制技術實驗之七（AM調制）

實驗28  現代調制技術實驗之八（DSB調制）

實驗29  現代調制技術實驗之九（SSB調制）

實驗30  虛擬頻譜儀虛擬誤碼儀實驗

第三部分 綜合實驗

實驗1  信源、PCM、HDB3傳輸系統實驗

實驗2  信源、PCM、漢明碼傳輸系統實驗

實驗3  信源、PCM、漢明、交織碼傳輸系統實驗

實驗4  信源、CVSD、漢明碼傳輸系統實驗

實驗5  信源、CVSD、漢明、交織碼傳輸系統實驗

實驗6  信源、時分復接/解復接系統實驗

實驗7  信源、碼分復接/解復接系統實驗

實驗8  信源、CVSD、DPSK傳輸系統實驗

實驗9  通信信道誤碼測試實驗

第四部分 開發實驗

實驗1  M序列產生實驗

實驗2  PCM時序控制與PCM數據采集實驗

實驗3  CMI編譯碼實現實驗

實驗4  絕對/相對碼轉換實驗

實驗5  FSK系統建模與設計（VHDL）實驗

實驗6  信道編譯碼開發實驗

實驗7  PC機數據、PSK傳輸系統實驗

實驗8  PC機數據、FSK傳輸系統實驗

實驗 9  碼型變換、基帶編碼開發實驗
