電工電子綜合應用創新實訓裝置

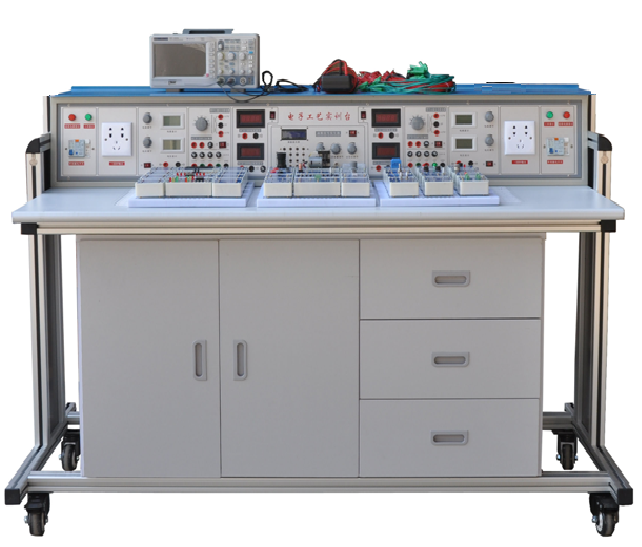

KCDX-889M型電工電子綜合應用創新實訓裝置

一、設備概述

本實驗臺適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>等課程要求。在此基礎上，再添置相應的單元模塊，即可完成<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電力拖動控制>及<電氣控制技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。

它由透明有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術參數

1、工作電源：三相五線 AC 380V±10%  50Hz

2、溫度：－10～40℃；環境濕度：≤90%（25℃）

3、外形尺寸：長×寬×高=1600*700*1100mm

4、整機功耗：≤1.5KW

5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點

1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為歸宿，接近生產實際。

2、徹底告別“傻瓜型”暗箱操作的實驗、實訓模式，轉向由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。

4、本裝置具有各類模塊156個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高

5、裝置的安全保護體系

（1）交流電源及供電主回路采用三相四線制（或三相五線制）；電源輸入，經電流型漏電保護器、接觸器到三相輸出，安全、方便、使用可靠。

（2）控制屏電源有接觸器通過啟、停按鈕進行控制。

（3）單相交流電源0--250V連續可調，設有單相同軸聯動自耦變壓器。

（4）屏上裝有漏電保護裝置，若有漏電現象即產生告警信號并切斷總電源，確保實訓安全。

（5）測量儀表精度高，采用數字化、智能化及人機對話模式，符合現代測量儀表發展方向，各種電源及各種儀表均有可靠的保護功能。

（6）實訓連接線及插座應安全、可靠、防漏電。

四、電源控制屏構成：

1、交流電源部分

（1）提供三相固定380V交流電源及單相0～250V連續可調交流電源，配備1臺單相調壓器，規格為0.5kVA/0～250V。380V交流電源輸出處設有過流保護，相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表，通過波段開關切換可指示三相固定380V交流電源輸出電壓。

（2）設有AC380V和路AC220V（隔離變壓器輸出）交流電源輸出接口，可為電工實驗提供安全供工作電壓。

（3）低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護功能。

2、直流電源部分

提供0～220V連續可調直流電源，電源輸出處設有過流保護，保護輸出電源。

1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出有0.5級數字電流表、電壓表指示。

直流電源包括±24V、±15V、±12V及±5V等八檔電源

3、測量儀表

（1）真有效值交流電壓表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

（2）真有效值交流電流表一只

能對交流信號（20Hz～20kHz）進行真有效值測量，測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。

（3）直流數顯電壓表一只

測量范圍0～300V，分2V、20V、300V三檔，直鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及切斷總電源等功能。

（4）直流數顯毫安表一只

測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換,三位半數字顯示,精度0.5級，具有超量程報警、指示及切斷總電源等功能。

4、功率輸出函數發生器及頻率計：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

5、智能功率、功率因數表：

由24位專用DSP、16位高精度AD轉換器和高速M(fèi)PU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示“L”，容性顯示“C”，純電阻不顯示），并可存儲15組測量數據，供隨時查閱。

六、設備實訓項目

1、電工基礎實訓項目

1）電氣測量概述

2）直流電路

（1）電氣儀表的使用和測量誤差的計算

（2）電路元件伏安特性的測繪

（3）未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用（綜合應用項目）

（4）電位、電壓的測定及電路電位圖的繪制

（5）基爾霍夫定律的驗證與應用

（6）常用供電電路特點和電子電路最大功率輸出條件的研究

（7）實際直流穩壓電源和直流穩流電源的研究（綜合應用項目）

（8）疊加定理的驗證與應用―多信號疊加控制電路的研究（綜合應用項目）

（9）戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究（綜合應用項目）

3）交流電路

（1）電阻電感串聯電路（日光燈電路）的分析與研究

（2）阻容移相電路的應用―調光臺燈電路的研究（綜合應用項目）

（3）交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究

（4）R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究

（5）R、L、C串聯諧振電路的

（6）三相四線制負載電壓，電流的測量

（7）三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定

4）磁路自感、互感與變壓器

（1）自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法

（2）互感電路的研究

（3）單相變壓器特性的研究

（4）單相變壓器并聯運行特點的研究

5）電路暫態過程

（1）一階電路暫態過程的研究

（2）微分電路和積分電路及其應用（綜合應用項目）

2、模擬電子技術綜合應用、創新實訓項目

（1）常用二極管的性能測試及應用

（2）雙極晶體管及場效管輸出特性的測定

（3）單管放大電路的研究

（4）兩極放大電路及負反饋放大電路的研究

（5）助聽器電路的調試（電子產品線路）（綜合應用）

（6）恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）

（7）三極管放大電路故障排除

（8）整流、濾波及穩壓電路的研究

（9）直流穩壓正、負電源電路的研究

（10）典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）

（11）OTL功率放大電路的故障排除

（12）LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）

（13）運算放大器基本運算電路

（14）對由運放器組成的積分運算電路、微分運算電路

（15）對由運放器組成的電壓比較器傳輸特性的研究

（16）氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）

（17）方波、三角波和鋸齒波發生器電路的研究與測試

（18）三角波、方波及正弦波發生器的制作競賽

（19）RC（文式橋式）正弦波振蕩器和制作與調試

（20）電容三點式LC正弦波發生器

（21）有源濾波電路研究

（22）直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）

（23）恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）

3、數字電子技術綜合應用、創新實訓項目

1）、基礎實訓項目

（1）基本邏輯門電路功能測試

（2）優先編碼器功能測試

（3）二進制譯碼器和數據選擇器功能測試

（4）全加器和超前進位全加器功能測試

（5）數值比較器功能測試

（6）七段碼鎖存/譯碼/驅動器功能測試

（7）各類觸發器功能測試

（8）雙向移位寄存器功能測試

（9）二一五一十進制計數器功能測試

（10）二位十進制計數/譯碼/驅動/顯示電路

（11）可逆十進制計數電路功能測試

（12）N進制計數電路功能測試

（13）555定時器基本應用電路

（14）微分型單穩態觸發器

（15）集成單穩態觸發器及其應用

（16）集成施密特觸發器及其應用

2）、綜合應用實訓項目

（1）聲光控制節能路燈電路（電子產品線路）（綜合應用）

（2）8線數據傳輸電路（電子產品線路）（綜合應用）

（3）4位環形計數節拍發生器（電子產品線路）（綜合應用）

（4）秒脈沖信號發生器（電子產品線路）（綜合應用）

（5）救護車/消防車聲響報警電路（電子產品線路）（綜合應用）

（6）D/A轉換器將數碼轉換成單極性、雙極性模擬電壓

（7）數控變頻三角波—方波發生器

（8）移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）

（9）8位優先編碼器搶答電路（電子產品線路）（綜合應用）

（10）觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）

（11）數字鐘電路（電子產品線路）（綜合應用）

（12）二位十進制計數符合電路（電子產品線路）（綜合應用）

（13）交通燈控制電路（電子產品線路）（綜合應用）

（14）升/降階梯波發生器（電子產品線路）（綜合應用）

（15）光電轉換加/減計數電路（電子產品線路）（綜合應用）

3）電力電子技術及應用、創新實訓項目

（1）晶閘管的控制特性及它作為固體開關的應用（電子產品）（綜合應用項目）

（2）單結晶體管觸發電路（電子產品）（綜合應用項目）

（3）晶閘管單相半控橋式整流電路（電阻負載）的調試與分析

（4）晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究

（5）IGBT管直流斬波電路的調試與分析

（6）雙向晶閘管單相交流調（調光臺燈）電路的制作與調試（電子產品）（綜合應用項目）

（7）雙極晶體管（BJT）PWM控制直流電動機可逆調速電路（電子產品）（綜合應用項目）

七、設備配置清單

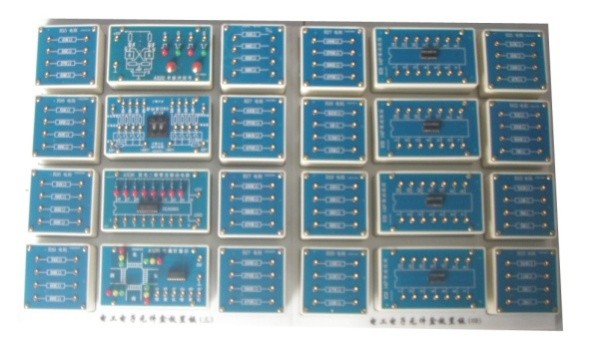

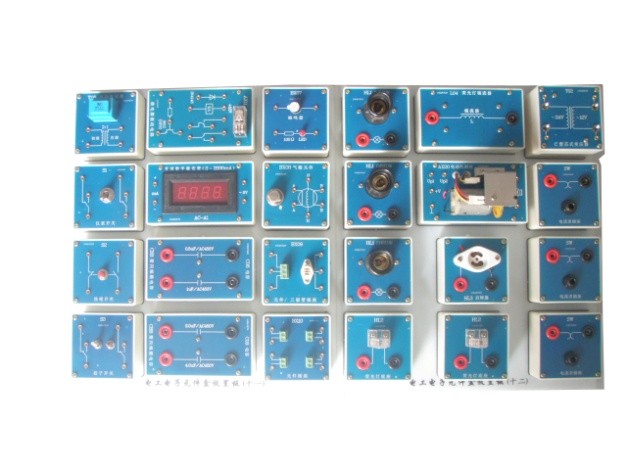

電工電子透明元件盒列表（表1）
