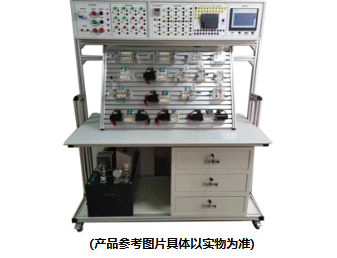

透明液壓傳動PLC控制實訓裝置(鋁型材外泵站)
一、 產品概述：機電液一體化教學的理想平臺
本透明液壓傳動PLC控制實訓裝置(鋁型材外泵站)，是專為高等院校及職業院校機電一體化、自動化、機械工程等專業教學大綱要求而研發的綜合性教學設備。它集氣動、電氣控制與液壓傳動技術于一體，采用開放式模塊化設計，廣泛采納了專家與一線教師的建議。該裝置是目前學習液壓傳動技術及其PLC自動化控制的理想平臺，能讓學生通過直觀對比，深刻理解電氣控制、液壓傳動及手動操作各自的技術特點、優勢與適用場景。
裝置采用上電下液一體化結構：上半部分為自動化電氣控制箱，用于完成PLC、低壓電器等元器件的安裝、接線與調試；下半部分為標準化液壓實訓面板。所有透明液壓實訓元件均采用高強度有機材料制作，工作原理一目了然，便于學生掌握數十種常用液壓元件的結構、性能與數十種基本回路的工作原理。實訓回路搭接快捷方便，并配備先進的PLC控制與傳統繼電器控制兩套系統，教學功能強大。
二、 主要技術參數與配置
電源與環境：
輸入電源：AC 220V ±10%，50Hz。
裝置容量：≤2kVA。
工作環境：溫度-5℃～40℃，濕度≤90%（40℃時）。
外形尺寸：1500mm×700mm×1750mm。
獨立液壓泵站（外置式）：
系統額定壓力：0.8MPa。
動力單元：定量齒輪泵-電機一體機組，內軸式安裝，運行平穩低噪。齒輪泵額定流量6L/min，壓力2.5MPa；電機功率250W，調速范圍0-1500r/min。
泵站尺寸：約630mm×380mm×500mm。
油箱：容積40L，配備油溫液位計、過濾器、空氣濾清器及壓力表，使用L-HL46液壓油。
透明液壓元件：
最大工作壓力2.0MPa，每個元件均配有獨立安裝底板。
油路連接采用快換接頭與透明耐壓軟管，密封可靠，可清晰觀察油液流動狀態。
電器控制單元：
PLC主控：采用西門子S7-200 SMART SR20可編程控制器（12點輸入/8點輸出）。
控制模塊：集成電源模塊（帶空氣開關、急停、指示燈）、PLC主機模塊、繼電器控制模塊、時間繼電器模塊、按鈕模塊等。
提供AC220V及DC24V（3A輸出）電源，電磁換向閥工作電壓為DC24V。
三、 裝置核心特點
結構堅固，布局科學：實訓桌主體為優質型材與鐵質噴塑結構，堅固耐用。儲物柜便于存放元件與資料。其鋁型材面板設計，兼容性強，元件安裝靈活。
透明直觀，教學高效：所有液壓元件與管路均采用透明有機材料制造，內部結構、閥芯動作與油路走向清晰可見，將抽象原理轉化為直觀影像，極大提升學習效率。
模塊化與鋁型材設計：液壓元件均配有統一底板，可便捷地安裝在帶“T”型溝槽的鋁合金型材操作面板上。這種鋁型材實訓臺結構使回路搭建靈活、規整，接近工業設計。
雙控制系統，對比教學：本裝置最大特色是集成了機械手動控制、傳統繼電器控制與先進的PLC自動控制三種模式。學生可通過對比學習，深刻體會PLC在控制靈活性、可靠性與智能化方面的巨大優勢，是掌握PLC控制液壓技術的完美階梯。
獨立外置泵站：液壓動力單元采用獨立外置泵站設計，運行穩定，維護方便，同時有效降低了實訓操作臺的振動與噪音，營造更佳的教學環境。
四、 可完成的主要實訓項目
本透明液壓與PLC綜合實訓裝置支持豐富的實驗內容，涵蓋液壓基礎與高級控制：
（一）液壓基本回路實訓（20余種）
方向控制回路：手動/中位機能/液控換向與閉鎖回路。
壓力控制回路：調壓、二級壓力、減壓、增壓、卸荷、保壓回路。
調速回路：進油/回油節流調速、容積調速（齒輪泵）、復合調速回路。
多缸控制回路：速度換接、二次進給、順序動作（順序閥/壓力繼電器/行程開關控制）、同步回路。
（二）PLC控制與高級應用實訓
PLC編程軟件學習與應用。
PLC與計算機通信、在線程序調試與實時監控。
PLC控制的各類液壓基本回路設計與優化實驗。
基于PLC的復雜機電液順序與邏輯控制系統設計與調試。
