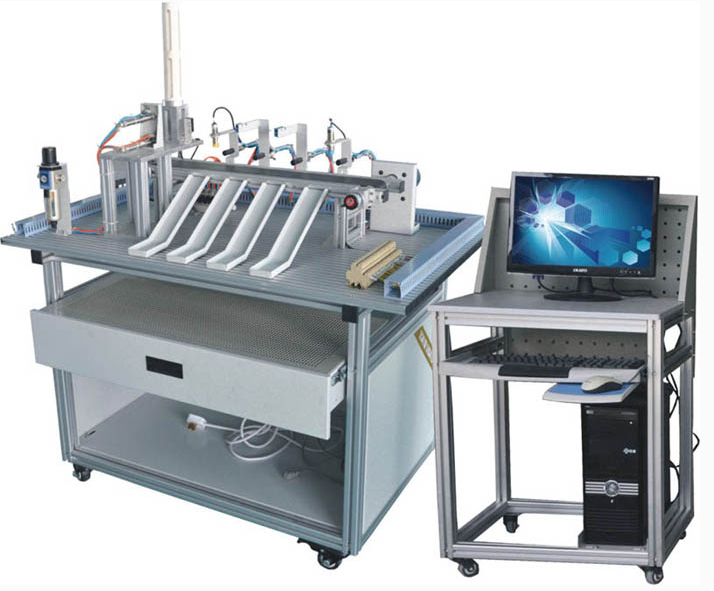

物料分揀實訓裝置

物料分揀實訓裝置

一、裝置概述與用途

材料分揀實訓裝置是針對機電一體化教學的專業實訓設備，旨在幫助學生通過實踐操作深入理解并掌握PLC控制、氣動技術、電機傳動、電磁鐵控制、精確位置控制以及傳感器檢測等核心知識。裝置模擬實際工業現場生產設備的操作流程，使學生能夠在仿真環境中進行材料分揀的實訓操作，提升其實踐能力。

二、教學應用與課程適配

該實訓裝置適用于自動化、電氣自動化、電氣工程等專業的多門課程，如《運動控制》、《氣壓系統》、《機電一體化技術》、《檢測與轉換技術》、《可編程控制技術》等。通過實訓操作，學生能夠?qū)⒗碚撝R(shí)與實際應用相結合，加深對課程內容的理解，提高學習效果。

三、裝置組成與特點

1. 裝置組成：實訓裝置由底板、實訓桌、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等部分組成，每部分均經過精心設計，確保裝置的穩定性和可靠性。

2. 氣動部分：包括電磁閥和汽缸，能夠?qū)崿F(xiàn)快速、準確的氣動控制，滿足物料分揀過程中的各種動作需求。

3. 物料傳送機構：由電機和同步傳送帶組成，能夠?qū)崿F(xiàn)物料的連續、穩定傳送，為分揀操作提供穩定的物料來源。

4. 電氣控制部分：集成了多種傳感器和控制器，如光電傳感器、顏色傳感器、電容式傳感器、電感式傳感器等，能夠?qū)崿F(xiàn)對物料屬性的精準檢測和控制。

四、技術參數與規格

1. 輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz，確保裝置在各種電壓波動下都能穩定工作。

2. 氣源要求：0.2Mpa～0.55Mpa，適應不同氣源條件下的操作需求。

3. 工作環境：溫度-10℃～+40℃，相對濕度≤85%（25℃），海拔＜4000m，確保裝置在各種環境條件下都能正常運行。

4. 裝置容量：＜0.5kVA，節能環保，降低運行成本。

5. 外形尺寸：1000mm×640mm×1200mm，結構緊湊，便于搬運和放置。

五、豐富的實訓項目

1. 單向交流電機正反轉控制：通過實訓操作，學生能夠掌握電機正反轉的控制原理和方法，提升對電機控制的理解和應用能力。

2. 物料分揀系統的調試：學生需要對整個分揀系統進行調試，確保各部件之間的協調運作，提升系統的穩定性和可靠性。

3. 氣動控制技術應用：通過實訓操作，學生能夠了解并掌握氣動控制的基本原理和應用技巧，提升氣動控制系統的設計能力。

4. 傳感器技術應用：學生需要利用各種傳感器對物料進行精準檢測，提升對傳感器原理和應用的認識。

5. 電磁鐵技術應用：通過實訓操作，學生能夠了解電磁鐵的工作原理及其在分揀系統中的應用，提升對電磁鐵技術的理解和應用能力。

6. 分揀操作實踐：學生需要根據物料的不同屬性和要求，進行分揀操作實踐，提升實際操作能力和解決問題的能力。

7. 故障檢測與維修：實訓裝置設有故障模擬功能，學生需要進行故障檢測與維修操作，提升解決實際問題的能力。
