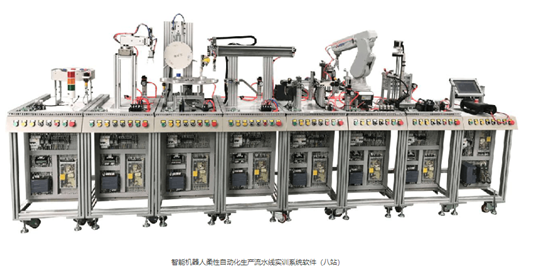

柔性自動化生產線實訓系統（八站）

KCGJD-15型柔性自動化生產線實訓系統（八站）

一、 產品總體要求

    柔性自動化生產線實訓系統（八站）要求由1個主站（主控單元）和8個從站（上料檢測單元、搬運單元、加工與檢測單元、搬運分揀單元、傳送分揀單元、搬運安裝單元、安裝單元、分類單元）組成；本產品采用模塊化設計，即可單站控制，也可聯機通訊；各單元的支撐框架均采用800*720*780mm的支撐平臺；本產品具有開放性、綜合性等產品特點；能夠?qū)崿F(xiàn)機械裝調、氣路搭建、電機驅動、機器人應用、傳感檢測、編程控制、總線通訊、低壓配電、人機交互、識圖配線等實訓功能。

二、整機參數要求

1.整機尺寸：長800*寬720*高1400；

2.整機容量（KVA）：≤2.0；

3.適用電源：220VAC±10%（50Hz）；

三、產品特點要求

1、產品配置的標準件均采用工業一線品牌，非標件的加工和電氣配線均符合工業標準，最大程度的縮短了與工業級設備的差距。

2、產品開放了電路氣路配線、機械裝調、工業機器人裝調等功能，使學生可以真正實現動手實操；本產品采用模塊化設計，即可單站控制，也可聯機通訊。

3、產品涵蓋了機械裝調、氣路搭建、電機驅動、工業機器人應用、傳感檢測、編程控制、總線通訊、低壓配電、人機交互、識圖配線等知識點、有效提高了學生的實訓興趣與實訓效果。

4、整機采用一體化設計模式，配置自鎖腳輪、配電網孔板等，使得實訓能夠更加安全便捷的進行。

*5、學生實訓技能評分系統軟件

系統功能：可實現故障設置、故障模擬、學員考核與評份、故障排除等功能。

*6、工業4.0仿真實訓軟件 軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行PLC電氣控制仿真、電工電子仿真、氣動仿真、液壓仿真、傳感器仿真等工業常用技術仿真

1）PLC仿真可以通過PLC編程控制模型的相應動作從而完成工序動作包含機械手仿真、自動門仿真、升降機仿真、分揀仿真、正反轉仿真、郵件分揀、流水線、自動分揀等。

2）電工電子仿真

（1）接線仿真（2）電路仿真（3）排故仿真（4）原理仿真

（5）電機拆裝仿真，三相異步機拆分、單相異步機拆分等

（6）儀器儀表的使用仿真萬用表、雙蹤示波器、信號發生器、頻譜儀、鉗形表等

3）氣動回路仿真

（1）軟件以氣動經典22回路為依據開發出28回路的在線及離線仿真

（2）軟件中設置的14路考核內容表現為典型氣路設備故障。

（3）軟件狀態含“模擬運行”“聯機運行”即離線仿真、在線仿真。

4）液壓回路仿真其界面可清楚的展示液壓元器件的內部結構以及液壓回路的工作過程。液壓傳動原理的動態演示并不少于18種動態演示。

5）傳感器仿真

（1）溫度變送傳感器器仿真包含溫度變送傳感器模擬拆裝；溫度變送傳感器模擬接線；溫度變送傳感器模擬運行仿真

（2）液位傳感器仿真包含液位傳感器模擬拆裝；液位傳感器模擬接線；液位傳感器模擬運行仿真

（3）流量傳感器仿真包含流量傳感器模擬拆裝；流量傳感器模擬接線；流量傳感器模擬運行仿真

*7、物聯網自動化應用軟件平臺

本平臺將物聯網技術運用于電氣自動化信息技術并將數據上傳至云平臺，進行海量數據存儲，并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據。

1）數據云系統上傳2）手機app數據查詢3）歷史數據查詢4）數據分析統計5）短信報警6）微信報警7）微信反向控制8）二次開發

（1）云平臺包含：

1）數據顯示顯示輸入電壓監控，輸出電壓監控，輸入開關監控，輸出開關控制以及輸入電壓模擬量實時數據，可根據實際需求添加128路。

2）控制：控制啟動停止開關的開和關，輸出電壓值的給定，可根據實際需求添加128路。

3）歷史數據：顯示輸入輸出電壓值的歷史數據，可按時、天、月進行查詢歷史數據曲線，以及歷史數據表格，可表格數據導出處理。

4）設備報警：對設備急停按鍵做的模擬設備故障報警進行微信報警，同時可以實現短信及郵箱報警。報警范圍包括模擬量，開關量的上下線、閥值等狀態進行設置報警。

（2）終端包含：1）數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。2）聯網設置界面：設置現場數據連接云平臺后臺數據庫管理

*8、實驗室安全管理平臺軟件參數要求

1）電源管理終端由2.8寸TFT彩色液晶顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數。

2）電源管理終端啟動時需輸入正確密碼才能啟動電源，避免學員誤操作；

3）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

4）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時模式設置，熱點配網；

5）通過手機APP可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

6）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

7）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

8）APP軟件可以給電表設備進行電量充值。

9）通過APP可以把設備分享給其他成員

10）APP軟件的操作會實時的同步到電源管理終端

四、技術參數：

1、輸入電源：單相三線AC220V ±10%  50Hz

2、工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m

3、裝置容量：＜1.5kVA

4、設備外型尺寸：376cm×180cm×150cm

5、單站工作臺尺寸：860mm×470mm×1500mm

五、系統組成：

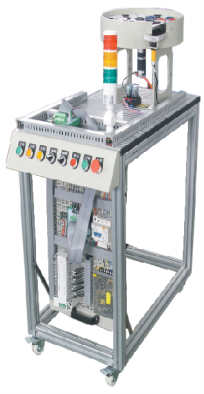

（一）上料檢測單元

由料斗、回轉臺、貨臺、螺旋導料機構、直流減速電機（10W/24V  5r/m）、光電開關、電氣安裝板等組成。主要完成將工件從回傳上料臺依次送到搬運工位。

主要技術指標：

實訓內容：

1、第一站傳感器實驗

2、第一站機械安裝調試實驗

3、電氣回路實驗（一）

4、PLC基本指令學習和實際應用實驗（一）

5、第一站上料程序控制實驗

6、第一站系統故障檢測實驗

7、第一、二站聯網程序控制實驗（一）

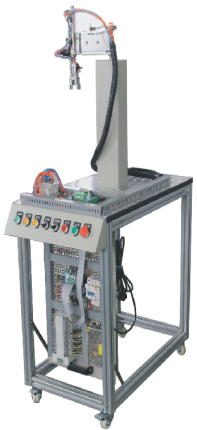

（二）搬運站

由機械手、橫臂、回轉臺、機械手爪、旋轉氣缸等組成，主要完成對工件的搬運。

主要技術指標：

實訓內容：

1、第二站氣動回路學習

2、第二站傳感器實驗

3、第二站機械安裝調試實驗

4、電氣回路實驗（二）

5、PLC基本指令學習和實際應用實驗（二）

6、第二站搬運程序控制實驗

7、第二站系統故障檢測實驗

8、第二、一站聯網程序控制實驗（二）

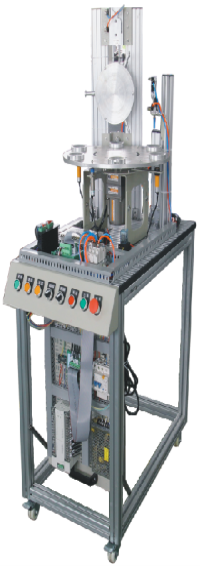

（三）加工單元

由旋轉工作臺、平面推力軸承、直流減速電機（10W/24V  5r/m）、刀具庫（3種刀具）、升降式加工系統、加工組件、檢測組件、光電傳感器、轉臺到位傳感器、步進電機、步進電機驅動器、電氣掛板等組成。主要完成物料加工和深度的檢測。工件在旋轉平臺上被檢測及加工。旋轉平臺由直流電機驅動。平臺的定位由繼電器回路完成，通過電感式傳感器檢測平臺的位置。工件在平臺并行完成檢測及鉆孔的加工。在進行鉆孔加工時，夾緊執行件夾緊工件。加工完的工件，通過電氣分支送到下一個工作站。

主要技術指標：

實訓內容：

1、第三站氣動元件學習

2、第三站傳感器實驗

3、第三站機械安裝調試實驗

4、電氣回路實驗（三）

5、PLC基本指令學習和實際應用實驗（三）

6、第三站多工位工作臺程序控制實驗

7、第三站系統故障檢測實驗

8、第三、五站聯網程序控制實驗（三）

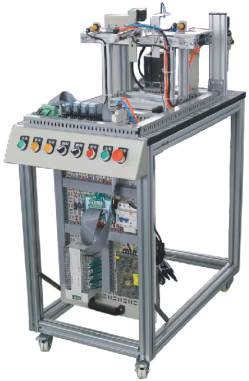

（四）搬運單元

由機械手、直線移動機構、無桿氣缸、薄型氣缸、單桿氣缸、平行氣夾、工業導軌、電氣安裝板等組成，主要完成對工件的提取及搬運。提取裝置上的氣爪手將工件從前一站提起，并將工件根據前站的工件信息結果傳送到下一單元。本工作單元可以與其他工作單元組合并定義其他的分類標準，工件可以被直接傳輸?shù)较乱粋€工作單元。

主要技術指標：

實訓內容：

1、第四站氣動元件和回路學習

2、第四站傳感器實驗

3、第四站機械安裝調試實驗（四）

4、電氣回路實驗（四）

5、PLC基本指令學習和實際應用實驗

6、第四站機械手搬運程序控制實驗

7、第四站系統故障檢測實驗（四）

8、第四、五站聯網程序控制實驗（四）

（五）傳送帶站

由輸送帶、檢測機構、推料氣缸、分揀料槽、交流電動機、變頻器、同步帶輪、光電傳感器、色標傳感器等組成，主要完成對工件的輸送及分揀。

主要技術指標：

實訓內容：

1、第五站氣動元件和回路學習

2、第五站傳感器實驗

3、第五站機械安裝調試實驗（五）

4、電氣回路實驗（五）

5、PLC基本指令學習和實際應用實驗

6、第五站工件傳送程序控制實驗

7、第五站系統故障檢測實驗（五）

8、第五、六站聯網程序控制實驗（五）

（六）安裝站

由料筒、換料機構、推料機構、旋轉氣缸、真空吸盤、搖臂、電氣安裝板等組成，主要完成對兩種不同工件的上料及安裝。為系統逐一提供兩色小工件。供料過程中，由雙作用氣缸從料倉中逐一推出小工件，接著，轉換模塊上的真空吸盤將工件吸起，轉換模塊的轉臂在旋轉缸的驅動下將工件移動至下一個工作單元的傳輸位置。

主要技術指標：

實訓內容：

1、第六站氣動元件和回路學習

2、第六站傳感器實驗

3、第六站機械安裝調試實驗（六）

4、電氣回路實驗（六）

5、PLC基本指令學習和實際應用實驗

6、第六站工件安裝程序控制實驗

7、第六站系統故障檢測實驗（六）

8、第六、七站聯網程序控制實驗（六）

（七）機器人安裝單元

由機器人、控制器、氣爪等組成，主要完成對工件的搬運，裝配。

主要技術指標：

自由度工業機器人指標

實訓內容：

1、第七站氣動元件和回路學習

2、第七站機械安裝調試實驗

3、電氣回路實驗（七）

4、PLC基本指令學習和實際應用實驗（七）

5、第七站工件搬運程序控制實驗

6、第七站系統故障檢測實驗

7、第七、六站聯網程序控制實驗（七）

8、第七、八站聯網程序控制實驗（七）

9、工業機器人實訓

1）工業機器人示教單元使用

2）工業機器人基本指令操作與位置點設置

3）工業機器人軟件使用

4）工業機器人工件的跟蹤抓取

5）工業機器人成品組裝

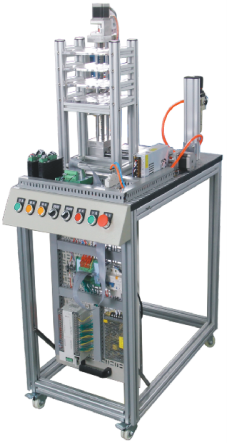

（八）分類單元

由步進電機、步進電機驅動器、滾株絲桿、立體庫、推料氣缸、電感傳感器、電磁閥、電氣安裝板等組成。主要完成對成品工件分類存儲。

主要技術指標：

實訓內容：

1、第八站氣動元件和回路學習

2、第八站機械安裝調試實驗

3、電氣回路實驗（八）

4、PLC基本指令學習和實際應用實驗（八）

5、第八站工件分類程序控制實驗

6、第八站系統故障檢測實驗

7、第八、七站聯網程序控制實驗（八）

8、全部八站聯網程序控制實驗（八）

9、步進電機驅動控制實驗

（九）觸摸屏監控單元：

采用昆侖通態EPC7062TD ，7英寸   STN256色等組成，主要完成監視各分站的工作狀態并協調各站運行，完成工業控制網絡的集成?？偩€結構采用RS485網絡通信，使各站之間的控制信息和狀態數據能夠?qū)崟r相互交換。每站均配編程電纜一根。

（十）MCGS工業組態監控軟件：

當8個單元全部進入聯網狀態時，管理員能夠通過組態監控機中各種組態按鈕方便的控制整個系統的運行、停止等。每個單元的工作狀態以及工件的材質、顏色等在監控畫面上也能夠清楚的看到。

（十一）配件

六、實訓項目：

1、了解傳感器的應用

2、觀察氣動元件的應用

3、掌握PLC控制技術

模塊式柔性自動化生產線實訓系統八個工作站各自都有一套PLC主機，可分成八個完全獨立的工作站進行實訓，在對各單元生產工藝和電氣控制系統的構成熟悉后，通過PLC編程可完成：

1）系統故障檢測

2）工件上料程序控制

3）工件搬運程序控制

4）工件檢測程序控制

5）工件搬運安裝程序控制

6）工件安裝程序控制

7）工件分類程序控制

8）多工作工位程序控制

9）工作單元聯網程序控制

10）步進電機驅動控制

11）機械手搬運控制

12）成廢品分揀控制

13）變頻調速控制

14）傳輸帶控制等

4、電氣控制系統安裝調試

5、機械系統安裝調試

6、電機驅動調試

7、系統維護和故障檢測技術

8、工業機器人實訓

1）工業機器人示教單元使用

2）工業機器人基本指令操作與位置點設置

3）工業機器人軟件使用

4）工業機器人工件的跟蹤抓取

5）工業機器人成品組裝
