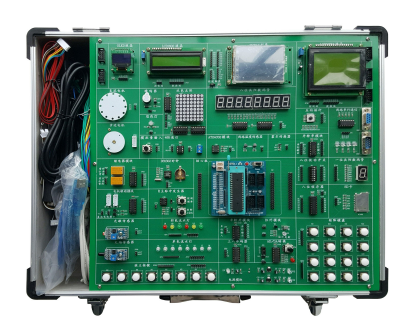

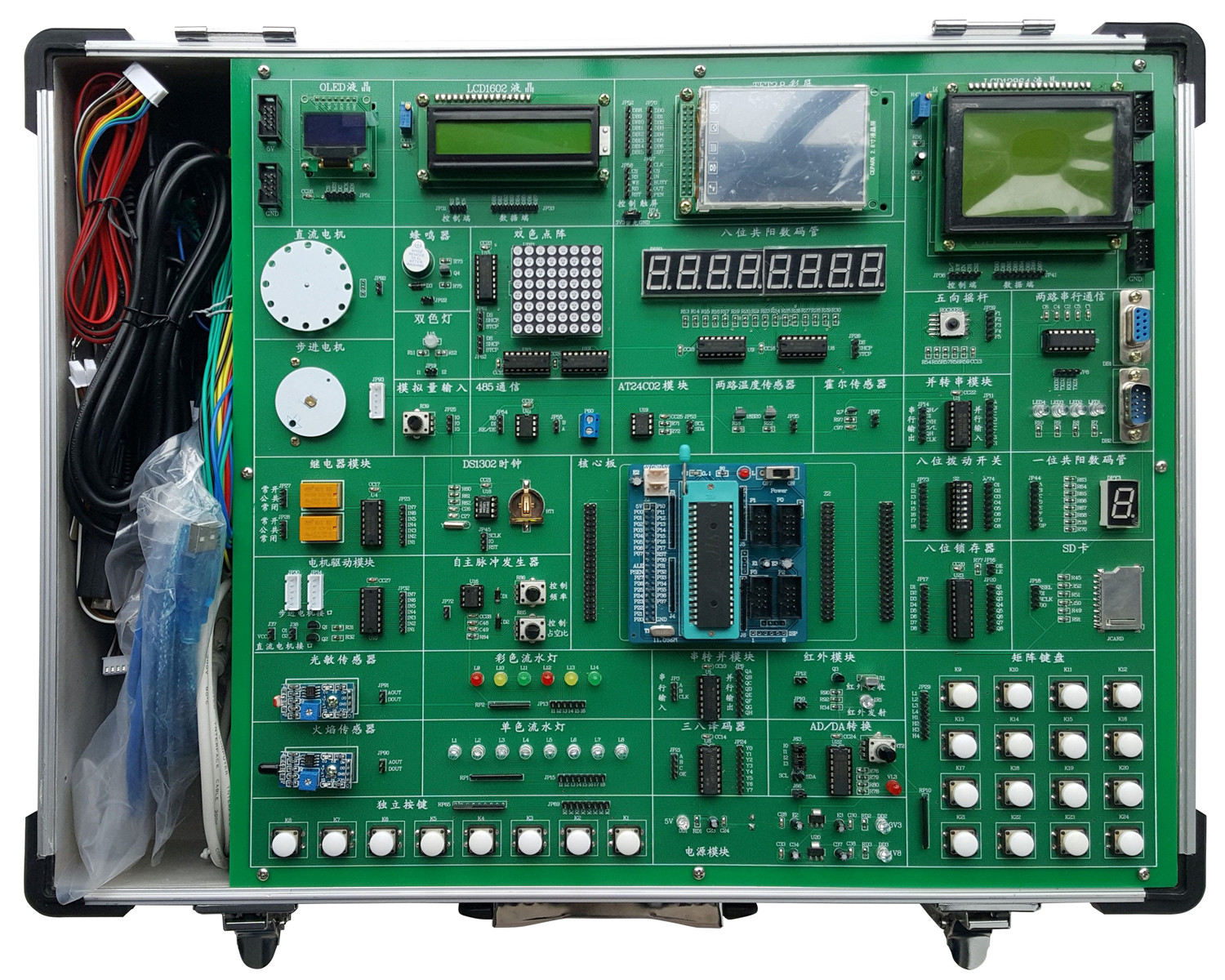

SHKC-M5型多種CPU單片機實驗箱

一、概述

基于Keil C單片機系列的新型教學平臺，專注于單片機的核心功能應用，全面展現單片機的獨特優勢?；A(chǔ)功能實驗電路采取一體化設計，而創新拓展型實驗電路則采用獨立模塊設計，按需接入主板。這樣的設計不僅滿足了演示驗證性實驗的需求，更考慮到了綜合設計和創新研究性實驗的要求。主板自帶CPU編程下載接口，集編程、下載、調試于一體，展現出了極高的靈活性。這款教學平臺適合各層次學生深入探索單片機的原理與應用，開展創新實踐活動。

二、主要技術亮點

1、國內首款將MCGS工業組態軟件應用于單片機控制領域的平臺，能夠直觀、生動地展現實際的自動控制工業場景，使學習更具實踐性和直觀性。

2、實驗主機底板兼容性強，可支持51、AVR、PIC、MSP430、ARM、STM32等多種CPU核心板，實現了對各種CPU芯片的廣泛支持，滿足了不同用戶的需求。出廠時標配STC89C52核心板，方便用戶快速上手。

3、功能模塊設計獨特，各模塊之間完全獨立，互不干擾。這大大降低了初學者在編程過程中的誤區，提高了學習效率。同時，板載的實驗硬件資源和接口豐富多樣，I/O口全部對外開放，用戶既可以使用短路帽進行默認的資源連接，也可以使用杜邦線連接單片機的任意I/O口線，實現電路的靈活搭建。

4、結合本公司精心編寫的C語言實驗例程，用戶能夠迅速掌握單片機的原理及其接口技術。同時，這些實驗例程也有助于初學者加深對主板硬件電路的理解，提升對硬件電路的熟悉程度。由于各功能模塊均為獨立設計，因此可以直接使用各種單片機，無需額外投資。

5、在單片機實驗中，有些實驗需要觀察輸出信號的波形。為此，本實驗箱特別配備了雙通道虛擬示波器（實驗室如有獨立示波器可不用），能夠測量各種模擬信號，并保存波形文件和圖片文件，方便用戶將其插入教學課件中，提升教學效果。

6、硬件配置全面而集成，所有硬件均集成在一個主板上，穩定可靠，操作便捷。這樣的設計不僅方便了用戶的使用，也方便了實驗室的管理和維護。

三、詳盡硬件配置解析

1. 實驗箱底板配置

（1）單色流水燈組件：配置有8顆高亮綠色LED燈，專為流水燈實驗而設，以展現視覺效果的流暢變換。

（2）雙色流水燈組合：包含6顆高亮直插LED燈，紅黃綠三色可選，適用于模擬交通燈變化情況的實驗。

（3）雙色LED燈單元：采用紅綠雙色直插LED燈，適用于簡易邏輯筆設計，便于觀察邏輯狀態變化。

（4）8位數碼管模塊：配備2個四位一體共陽極數碼管及2個74HC595驅動芯片，用于時鐘顯示實驗，實現時間的精確顯示。

（5）單位數碼管模塊：包含1個8段共陽極數碼管，尺寸為0.56英寸，用于初步認識數碼管的結構與工作原理。

（6）紅綠雙色點陣顯示模塊：集成3個74HC595驅動芯片和紅綠雙色點陣顯示屏，用于展示字符和中文的LED顯示效果。

（7）LCD1602液晶顯示模塊：采用標準LCD1602液晶屏接口，配備帶背光的LCD1602液晶屏，適用于字符液晶顯示實驗。

（8）LCD12864液晶顯示模塊：擁有標準LCD12864液晶屏接口，支持串行和并行液晶屏，用于圖像和中文的清晰顯示。

（9）OLED顯示模塊：采用0.96寸OLED液晶屏，分辨率為128*64，適用于學習新型顯示器OLED液晶屏的應用。

（10）TFT彩屏模塊：支持8位和16位TFT接口，配備觸摸屏控制功能，附帶背光開關。搭載2.8寸彩屏，具備觸屏功能，色彩豐富，適用于多媒體應用。

（11）獨立按鍵組件：配置8個獨立按鍵，帶有上拉電阻，便于進行輸入控制實驗。

（12）4X4矩陣鍵盤模塊：由4行4列組成的矩陣鍵盤，共16個按鍵，帶有上拉電阻，適用于復雜輸入控制場景。

（13）五向搖桿模塊：配有一個五向搖桿，支持上、下、左、右、中五個方向的操控，適用于游戲或?qū)Ш筋悓?shí)驗。

（14）蜂鳴器模塊：配置無源蜂鳴器，用于發出聲音提示或音頻實驗。

（15）DS1302時鐘模塊：搭載DS1302芯片，配備后背電池座，實現精確的實時時鐘功能。

2. 傳感器模塊概覽

（1）雙路DS18B20溫度傳感模塊：配置兩路DS18B20溫度傳感器接口，用于精確測量環境溫度。

（2）光敏傳感模塊：集成LM393比較器，配備可調基準電壓、模擬與數字量輸出接口，以及LED指示，適用于光敏器件的測試與實驗。

（3）火焰?zhèn)鞲心K：同樣集成LM393比較器，支持火焰?zhèn)鞲衅鞯臋z測，適用于火焰識別與報警等應用實驗。

（4）霍爾傳感模塊：集成LM393比較器，適用于霍爾傳感器的檢測實驗，常用于磁場感應或電機轉速測量等場景。

3. 電器控制模塊概述

（1）直流電機接口：配備ULN2003驅動芯片，支持一路可調速、可調向的直流電機控制，滿足不同動力需求。

（2）步進電機接口：同樣采用ULN2003驅動芯片，支持標準5線4相步進電機控制，實現精確的位置與速度控制。

（3）繼電器模塊：配置兩個5V繼電器及接線端子，通過ULN2003驅動芯片控制，適用于電路開關或負載控制實驗。

4. 數據傳輸與存儲模塊介紹

（1）串口通信模塊：采用SP3232芯片，支持2路串口通信，具備公母頭串口座及狀態指示燈，便于與外部設備連接與數據傳輸。

（2）AT24C02存儲模塊：搭載AT24C02芯片，實現非易失性數據存儲功能，適用于數據保存與讀取實驗。

（3）模擬量輸入模塊：提供0V-5V可調輸入范圍及0R-10K可調電阻值，適用于模擬信號采集與處理實驗。

（4）串轉并/并轉串模塊：分別采用74HC164和74HC165芯片，實現串行與并行數據之間的轉換，適用于不同數據接口之間的連接與通信。

（5）SD卡模塊：配備標準SD卡卡槽，支持SPI控制及4-bit傳輸模式，便于大容量數據存儲與

5. 電源模塊部分：

（1）3V3電源電路的核心組件是LM1117-3V3穩壓芯片，它確保了電源的穩定輸出。

（2）LM1117-1V8穩壓芯片則負責1V8電源模塊的穩定工作，為設備提供所需的電壓。

（3）電源引出部分，我們提供了GND/5V/3V3/1V8四組電源，每組均有6路引出，以滿足不同設備的電源需求。

（4）安全保護方面，我們配置了自恢復保險絲，當電流超過300ma時，保險絲會自動斷開，保護電路安全。

（5）模塊接口方面，我們選用了USB接口，具體為mini USB,A型母頭，包含D+和D-兩個接口，方便與外部設備連接。

6. 標配的51CPU模塊：

（1）我們配置了在線下載的CPU芯片STC89系列，只需1片，即可滿足基本的運算需求。

（2）此外，該模塊還自帶在線下載電路，方便用戶進行程序的下載和更新。

7. 虛擬示波器（可選配件）：

（1）該虛擬示波器支持雙通道存儲，并可切換為單通道以提高采樣率，實現真正的高速測量。

（2）它還具備實時X-Y示波器功能，能夠?qū)崿F(xiàn)自動同步顯示。

（3）存儲功能也十分強大，可以存儲、載入和分析歷史波形。

（4）輸入模擬電壓信號幅值可通過軟件進行調整，無需進行硬件開關切換，操作便捷。

（5）該示波器還帶有幅頻/相頻特性專用虛擬示波器功能，并且可以保存波形文件和圖片文件，方便用戶在教學課件中使用。

8. 機箱部分：

（1）我們采用堅固的鋁合金框架和厚實的ABS塑料包角，確保機箱的穩固性和耐用性。參考外形尺寸為460×380×120mm，適合各種場合使用。

（2）機箱內部還設有70mm×350mm的零配件存放區，方便用戶存放和管理各種零配件。

9. 軟件部分：

（1）我們集成了多種單片機兼容的通用KEIL軟件環境，支持匯編和C語言的編程、編譯、鏈接以及源程序級調試和在線下載，滿足用戶多樣化的編程需求。

（2）在線下載軟件方面，我們提供了STC_ISP_V479軟件，方便用戶進行程序的在線下載和更新。

（3）此外，我們還配備了MGCS工業組態軟件，為用戶提供強大的工業組態功能。

（4）為了滿足用戶的學習和應用需求，我們還提供了C語言編程單片機應用設計例程和MGCS工業組態軟件與單片機接口例程，幫助用戶更好地掌握相關知識和技能。

四、豐富的實驗項目

1. 基礎實驗項目

1）探索跑馬燈與流水燈實驗，領略燈光控制的魅力。

2）設計彩色流水燈與交通燈實驗，體驗色彩與節奏的融合。

3）展示紅、綠兩種顏色的顯示效果，感受色彩的變幻。

4）實施電子鐘顯示、數碼管多位顯示以及74HC595驅動實驗，探索數字顯示的奧秘。

5）進行1位數碼管顯示實驗，熟悉數字顯示的基礎。

6）雙色點陣屏顯示實驗，實現滾動、靜態顯示字符與漢字符號的功能。

7）LCD1602液晶屏顯示實驗，展示字符與數字的顯示能力。

8）LCD12864液晶屏顯示實驗，呈現漢字、字符與數字的豐富內容。

9）OLED顯示實驗，實現4行漢字顯示與圖片展示的功能。

10）TFT彩屏圖像與文字顯示實驗，打造人機交互界面的新體驗。

11）按鍵控制與外部中斷實驗，探究按鍵操作的響應機制。

12）矩陣鍵盤實驗，應用于控制與教學實驗的多樣化需求。

13）游戲控制桿實驗，實現獨立按鍵等功能的操作體驗。

14）音樂播放與報警提示實驗，打造聲音控制的趣味應用。

15）電子表與萬年歷實驗，探索時間管理與顯示的技巧。

2. 傳感器實驗項目

1）溫度測量實驗，感知環境溫度的變化。

2）光電開關實驗，探索光線感應與控制的應用。

3）火災報警與火焰檢測實驗，增強安全監控能力。

4）測速與電磁檢測實驗，研究速度與電磁感應的原理。

3. 電器控制實驗項目

1）直流電機調速與調向驅動實驗，掌握電機控制的基本方法。

2）步進電機調速、調向與調角度驅動實驗，探索步進電機的精準控制。

3）繼電器控制實驗，學習繼電器在電路控制中的應用。

4. 數據傳輸與存儲模塊功能實驗

1）串口通信與TTL轉RS-232實驗，實現數據的串行傳輸。

2）外部存儲與IIC總線學習實驗，擴展數據存儲與訪問能力。

3）串行轉并行與并行轉串行實驗，探索數據轉換的靈活應用。

4）SD卡讀寫與文件系統學習實驗，掌握存儲介質的操作技巧。

5）配合多組485模塊進行485通訊實驗，實現多設備間的通信協作。

6）發射不同載波頻率的紅外信號實驗，探索紅外通信的原理與應用。

7）紅外接收解碼實驗，解析紅外信號的控制指令。

8）AD/DA轉換實驗，實現模擬信號與數字信號之間的轉換。

9）8位數據鎖存實驗，增強CPU與外圍模塊的驅動與緩沖能力。

10）IO擴展與譯碼實驗，學習IO資源的擴展與譯碼技術。

5. 工業組態軟件MCGS編程實驗

6. 工業組態軟件MCGS在單片機控制中的應用實驗

1）步進電機控制實驗_總線控制，實現步進電機的精確控制。

2）直流電機控制實驗_總線控制，掌握直流電機的遠程操控。

3）工業順序控制實驗_位控制，模擬工業現場的順序控制邏輯。

4）數據采集實驗_總線控制，通過總線實現數據的采集與傳輸。

5）數字電壓表實驗，利用單片機制作簡易的數字電壓表。

6）液體混合控制實驗，模擬液體混合過程的自動化控制。

7）交通燈控制實驗，設計智能交通燈控制系統。

7. 工業組態軟件和微控制器的接口編程實驗

五、實驗箱配置表
