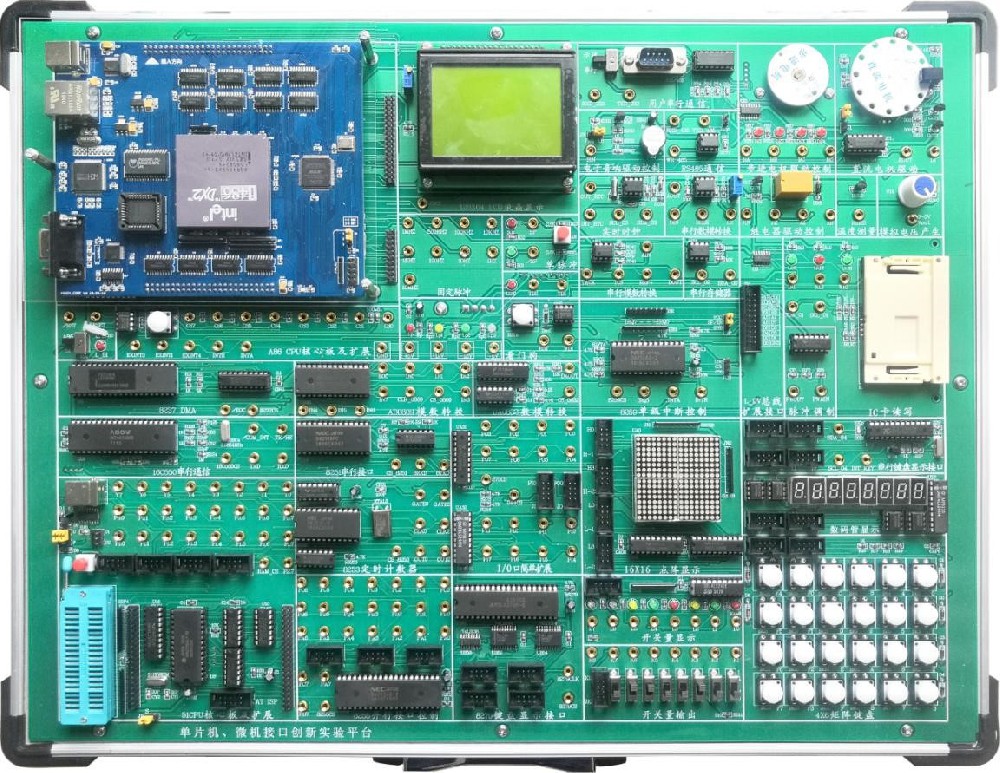

SHKC-A865型單片機微機接口綜合實驗箱

一、綜述

本實驗平臺融合了單片機系統與80386/80486微機原理接口系統，設計思路以一體化為核心，旨在滿足單片機和微機接口實驗教學的多元化需求。實驗平臺和常用實驗?zāi)K一體化設計，同時提供外部擴展的創新實驗?zāi)K，以適應不同層次的實驗教學。作為當前市場上最具實用價值的單片機和微機接口綜合實驗教學平臺，它非常適合各層次學生深入探索單片機原理及應用。

二、詳盡硬件技術規格

• 標準配置部分

1、單片機系統

1）將MCGS工業組態軟件與單片機控制系統相結合，以直觀方式模擬實際自動控制工業環境。

2）單片機所有輸入和輸出端口均通過排針和自鎖緊插孔引出，便于觀察時序波形。

3）擴展32K單片機外部RAM，提供8路譯碼輸出，供學生自由設計連接。

4）單片機外部擴展總線，包括8位數據總線、地址總線、讀寫信號和時鐘等控制線，均通過排針和自鎖緊插孔引出。

5）具備單片機在線下載功能，能夠獨立運行，每套實驗箱均配備單片機芯片。

6）采用keil C51聯機調試軟件，支持匯編語言和C語言源程序級調試。

7）根據用戶需求，可配置真正的USB通信方式（非串轉USB）的單片機仿真器。

2、微機系統

1）CPU基于386EX/486DX設計，性能穩定可靠。

2）系統主控芯片采用先進的CPLD器件EPM7128S，確保系統高效運行。

3）系統監控采用256K Flash Memory W29C020，提供快速的數據存儲和讀取。

4）用戶程序和數據存儲器采用128K SRAM UT621024，確保數據的完整性和穩定性。

5）提供兩種與PC系統通信方式：通過CH395設計的標準USB通信，以及通過CH395SL設計的以太網通信，滿足多樣化的通信需求。

6）設計有新型串行通信接口16C2550B和RS232收發器SP232EEN及其DB9接口，支持高速串行數據傳輸。

7）總線插座提供32位數據總線、20位地址總線（可擴展為32位地址總線），支持8/16/32位存儲器與I/O操作，滿足復雜的總線需求。

3. 實驗電路主板構成詳解

3.1 電源系統：提供穩定的±5V和±12V工作電源，每路電源均配備短路保護自恢復功能，確保實驗安全。

3.2 信號源模塊：

1）配備一組正負單次脈沖輸出，滿足不同實驗需求。

2）設計9路固定脈沖輸出，涵蓋從10MHZ到1HZ的多種頻率，方便用戶進行各種脈沖信號實驗。

3）提供1路0-5V模擬量輸出，滿足模擬信號實驗的需求。

3.3 人機交互接口：

1）采用4×6鍵盤矩陣，實現便捷的人機交互。

2）配備8位LED發光管模塊，直觀顯示實驗狀態。

3）8位帶指示邏輯電平開關，方便用戶設置實驗參數。

4）采用帶譯碼的8只高亮LED七段數碼顯示器，清晰顯示實驗數據。

5）設計音頻信號輸出電路，配備8Ω喇叭和蜂鳴器，提供聽覺反饋。

6）繼電器接口控制電路，實現電路控制功能。

7）直流電機及控制驅動電路和速度測量電路，采用ST135光電傳感器和柵格盤，實現精確的速度測量。

8）配備三相五線步進電機20BY及驅動電路UN2003，滿足步進電機控制實驗需求。

9）LCD12864中文液晶顯示電路，兼容LCD1602字符型顯示，提供豐富的顯示內容。

10）16×16雙色點陣顯示及其驅動電路，實現更豐富的視覺效果。

11）提供32位開關量輸入和輸出電路模塊（選配），擴展實驗功能。

12）集成PCF8563實時時鐘電路，確保實驗時間的準確性。

13）MAX708看門狗電路，保障系統穩定運行。

14）設計脈沖調制輸出電路，滿足調制信號實驗需求。

3.4 接口控制電路、存儲器和通信實驗電路：

1）配備8路8位并行模數轉換電路ADC0809，實現模擬信號到數字信號的轉換。

2）8位串行模數轉換電路TLC549，滿足串行轉換需求。

3）1路8位數模轉換電路DAC0832，實現數字信號到模擬信號的轉換。

4）10位串行數模轉換電路TLC5615，提供更高精度的數模轉換功能。

5）并行鍵盤顯示控制電路8279，簡化鍵盤和顯示接口設計。

6）串行鍵盤顯示控制電路ZLG7290，實現串行通信的鍵盤和顯示控制。

7）24位并行I/O接口擴展電路8255，擴展I/O接口數量。

8）8位I/O口輸入/輸出接口擴展74LS244/74LS273，提供靈活的I/O接口擴展方案。

9）8254/8253定時/計數器接口電路，滿足定時和計數實驗需求。

10）設計三種串行口接口電路16C2550、16C550和8251，支持多種串行通信協議。

11）8259中斷控制接口電路，實現中斷處理功能。

12）8237ADMA數據傳送接口電路，提高數據傳輸效率。

13）配備RS232和RS485通信模塊，支持不同通信協議。

14）數字溫度傳感器DS18B20測量電路模塊，實現溫度測量功能。

15）EEPROM 16位1K存儲器電路93C46模塊，提供非易失性存儲解決方案。

16）I2C存儲器電路，簡化存儲器接口設計。

17）32位SRAM，由4片8位存儲器6116組成（選配），滿足大容量存儲需求。

3.5 配置雙通道虛擬示波器：

1）采用真正的高速雙通道存儲虛擬示波器，可切換為單通道提高采樣率，滿足精確測量需求。

2）帶有實時X-Y示波器，實現自動同步顯示功能。

3）具備存儲功能，可存儲、載入和分析歷史波形，方便實驗數據處理。

4）輸入模擬電壓信號幅值由軟件調整，無需硬件開關切換，操作便捷。

5）帶有幅頻/相頻特性專用虛擬示波器，可保存波形文件、圖片文件，方便插入教學課件中。

三、軟件技術規格及特點

1. 微機系統與PC的通信方式靈活多樣，支持USB和以太網絡兩種通信方式，滿足不同的實驗需求。

2. PC端的集成開發環境軟件基于.NET框架開發，兼容Windows XP/7/10的32位和64位系統，確保廣泛的系統兼容性。

3. 提供匯編語言和C語言的符號化遠程調試功能，同時支持本機調試模式，為用戶提供多種調試選擇，便于進行程序開發和調試。

4. 工程文件組織管理，使得匯編語言和C語言的代碼管理更加規范，易于維護。

5. 匯編語言支持多段調試，提供寄存器、變量顯示及修改功能，方便用戶進行深入的調試工作。

6. 匯編語言調試功能豐富，包括INT21H字符和字符串重定向顯示功能、遠程鍵盤輸入功能以及D/A虛擬儀器顯示功能，增強實驗教學的實用性。

7. 支持保護模式編程實驗，涵蓋描述符、特權級變換、任務切換、硬件中斷、異常處理以及無分頁/分頁存儲管理等內容，幫助學生深入理解計算機底層原理。

8. 單片機系統采用KEIL C51軟件環境，支持匯編和C語言的編程、編譯、鏈接和源程序級調試，以及在線下載功能，方便學生進行單片機程序開發。

9. 配備STC系列單片機在線下載軟件STC_ISP_V479，簡化單片機的程序下載過程。

10. 提供MGCS工業組態軟件及其與單片機接口的例程，幫助學生了解工業控制領域的應用。

四、實驗內容

第一部分：?jiǎn)纹瑱C(jī)軟件編程基礎

1. 清零實驗，學習如何對單片機進行初始化操作。

2. 拆字與拼字實驗，理解數據在單片機中的拆分與組合。

3. 數據傳送實驗，掌握單片機內部數據傳送的原理。

4. 數據排序?qū)嶒?yàn)，學習排序算法在單片機中的實現。

5. 無符號雙字節快速乘法編程實驗，探索乘法運算在單片機中的優化方法。

第二部分：?jiǎn)纹瑱C(jī)硬件應用

1. 單片機I/O口應用實驗，通過實踐掌握I/O口的基本使用方法。

2. 并行I/O接口8255應用實驗，學習8255接口芯片的使用。

3. A/D和D/A轉換實驗，了解模數轉換和數模轉換的原理及應用。

4. 鍵盤顯示控制器實驗，探索鍵盤和顯示設備的控制方法。

5. 步進電機與小直流電機控制實驗，學習電機控制的基本原理。

6. 數據存貯器擴展實驗，了解存貯器擴展的方法和技巧。

7. 串行通信實驗，掌握單片機與PC機或其他設備之間的通信方式。

第三部分：微機系統實驗

1. ADC與DAC轉換實驗，了解模數轉換和數模轉換在微機系統中的應用。

2. 并行I/O口與定時/計數器實驗，學習并行接口和定時/計數器的使用方法。

3. 中斷與DMA控制實驗，掌握中斷和DMA傳輸?shù)幕驹怼?/p>

4. 顯示與鍵盤控制實驗，了解顯示設備和鍵盤的控制原理。

第四部分：軟件編程實驗

1. 顯示程序設計實驗，學習顯示程序的設計與實現。

2. 數據傳送與轉換實驗，掌握數據在不同格式之間的轉換方法。

3. 運算與分支程序設計實驗，學習運算和分支程序的設計技巧。

4. 循環與子程序設計實驗，探索循環和子程序在編程中的應用。

第五部分：微機保護模式實驗

1. 分頁存儲管理與全局描述符表實驗，深入理解保護模式下的內存管理。

2. 任務切換與實模式保護模式轉換實驗，探索任務管理和模式切換的實現方法。

3. 8259中斷實驗，學習中斷控制器的工作原理及在微機系統中的應用。

五、實驗系統配置表

附：使用本實驗箱需配套儀器儀表：電腦、萬用表和示波器（可以選配，實驗箱上自帶建議示波器）。
