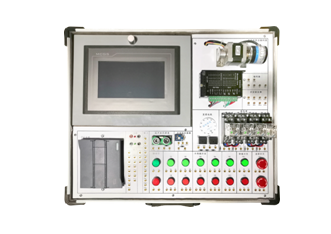

SHKC-PM3型PLC可編程控制器實驗箱

PLC可編程控制器實驗箱，是專為PLC控制技術實驗而設計的設備，旨在實現可編程邏輯控制、電機控制及傳感器信號采集等功能。該實驗箱不僅便于電路設計與控制程序設計，還能通過網絡通信與其他控制系統進行互聯，從而為學生提供全方位的PLC學習與實踐環境。

一、技術性能卓越

1. PLC主機采用西門子S7-1214DC/DC/DC，其性能完全符合當前高校PLC教學的需求，確保學生在實驗過程中能夠充分掌握PLC的核心技術。

2. 采用模塊化設計理念，包含PLC主機、傳感器、繼電器、指示燈、開關、步進電機及其驅動器、直流電機及正反轉控制、編碼器等多個模塊。這些模塊相互獨立，方便學生進行各類實驗操作。

3. 實驗箱采用實物產品，高度還原真實工業場景，增強實驗的真實性與實用性，使學生在實驗中能更好地理解PLC的實際應用。

4. 配備MCGS工控組態軟件，幫助學生通過組態棒圖直觀地練習PLC基本指令，對PLC的實際應用進行動態跟蹤。這種形象逼真的實驗方式有助于學生快速適應現場實際操作。

5. 實驗項目擴展配置靈活，使用可靠，便于在教學活動或項目開發中進行使用和維護。這款實驗箱以其高性價比成為市場上PLC教學實驗設備的優選。

二、配置豐富實用

1. 開關電源配置完善，包括24V/3A和5V/2A的直流穩壓電源，滿足實驗箱各模塊的供電需求。

2. PLC主機采用西門子S7-1214DC/DC/DC，具有高速、穩定的性能特點，支持14路數字量輸入、10路數字量輸出和2路模擬量輸入，滿足各類實驗需求。

3. 配備7寸觸摸屏，具有網絡通信功能，方便學生進行遠程監控與操作。

4. 步進電機及驅動器、直流電機及編碼器模塊等配置齊全，支持學生進行電機控制及編碼器信號檢測實驗。

5. 傳感器模塊包括雙軸加速度傳感器和超聲波傳感器，可用于數據采集與處理實驗。

6. 繼電器模塊與按鈕開關配置靈活，方便學生設計各種控制系統。

三、實驗內容豐富多樣

1. 基本指令練習實驗，幫助學生掌握PLC編程的基礎知識。

2. 直流電機正反轉控制實驗，培養學生掌握電機控制的基本技能。

3. 步進電機控制實驗，讓學生了解步進電機的控制原理與實現方法。

4. 編碼器信號檢測實驗，幫助學生理解編碼器的工作原理及其在控制系統中的應用。

5. 加速度傳感器數據采集實驗，培養學生進行傳感器數據采集與處理的能力。

6. 超聲波傳感器應用實驗，讓學生了解超聲波傳感器在測距、避障等方面的應用。

7. PLC控制系統設計實驗，綜合應用所學知識，設計并實現完整的PLC控制系統。
