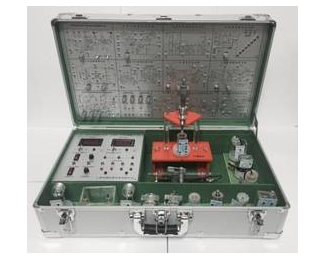

KCHGQ-02A型傳感器檢測實驗箱（9種）
一、概述
本公司隆重推出全新檢測與傳感器技術實驗箱，專為傳感器及教學實驗設計，滿足不同類別、層次的專業教學需求。該設備能完美支持“傳感器原理與應用”、“自動檢測技術”等多門課程的實驗教學。對于高校、中專及職業技術學院等新建或擴建實驗室，此實驗箱是迅速開展實驗教學的理想之選。
二、技術規范與要求
1、輸入電源穩定可靠，為AC220V±10%，頻率為50Hz，確保實驗箱穩定運行。
2、額定電流控制在≤5A，有效保障設備安全。
3、直流電源輸出包括±5V和±15V，滿足實驗多樣化需求。
4、穩壓系數達到±1%，電壓紋波≤10mV，確保實驗結果的準確性。
5、非線性誤差≤5%，測量精度≤1%，為實驗提供精確的數據支持。
6、功耗控制在100VA，節能環保。
7、輸出電流為1A，滿足實驗設備的供電需求。
8、設備適應溫度范圍為-5℃～40℃，相對濕度＜85%（25℃），適應多種實驗環境。
9、實驗箱外形尺寸優化為480×400×230mm，便于擺放和攜帶。
三、實驗箱技術要求
1、實驗箱配備四組直流穩壓電源，分別為±5V、±15V，具備短路保護功能，并配備一組加熱源，確保實驗安全進行。
2、低頻信號發生器頻率范圍1Hz-30Hz，輸出連續可調，Vp-p值達10V，最大輸出電流0.5A，為實驗提供穩定的低頻信號。
3、差動放大器通頻帶寬廣，可靈活配置成同相、反相、差動結構，增益范圍大，滿足實驗多樣需求。
4、數字式電壓表采用三位半顯示，量程寬，精度高，方便進行電壓測量。
5、數字式頻率/轉速表由四只數碼管和兩只發光管組成，可精確測量頻率和轉速，為實驗提供重要數據。
四、三源特性
1、加熱源采用12V交流電源加熱，溫度控制范圍0~100℃，滿足實驗溫度調節需求。
2、轉動源由0-12V直流電源驅動，轉速可調范圍0~2400轉/分，適應不同轉速實驗需求。
3、振動源振動頻率范圍1Hz-30Hz，共振頻率穩定在12Hz左右，確保實驗效果。
五、數據采集卡與處理軟件
數據采集卡采用12位AD轉換，分辨率高，采樣周期可調范圍為1m-100ms，支持單次采樣和連續采樣。通過USB接口與計算機串行工作，實現數據的實時傳輸和處理。配套的處理軟件界面友好，功能豐富，支持實驗項目選擇、編輯、數據采集、特性曲線分析、比較、文件存取及打印等功能，為實驗教學提供高效便捷的解決方案。

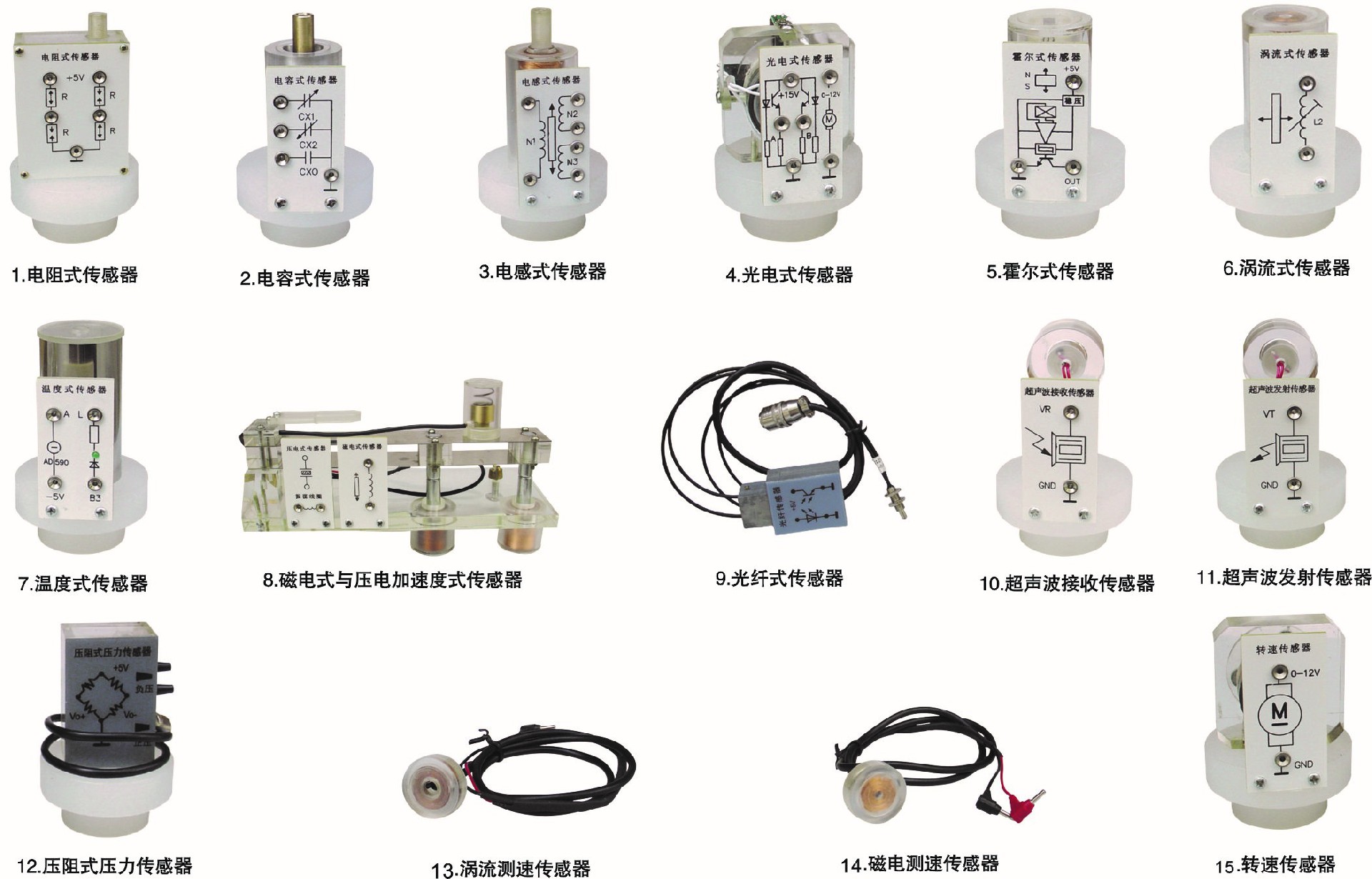

六、傳感器種類及技術指標：
序號 | 實驗?zāi)K | 傳感器名稱 | 量程 | 精度 |
1 | 電阻霍爾式傳感器模塊 | 電阻式傳感器 | ± 2mm | ± 1.5% |
2 | 霍爾式傳感器 | ≥ 2mm | 0.1% | |
3 | 電容式傳感器模塊 | 電容式傳感器 | ± 5mm | ± 2% |
4 | 電感式傳感器模塊 | 電感式傳感器 | ± 5mm | ± 2% |
5 | 光電式傳感器模塊 | 光電式傳感器 | 0-2400轉/分 | ≤ 1.5% |
6 | 渦流式傳感器模塊 | 渦流式傳感器 | ≥ 2mm | ± 3% |
7 | 溫度式傳感器模塊 | 溫度式傳感器 | 0-80℃ | ± 2% |
8 | 壓電式加速度傳感器模塊 | 磁電式傳感器 | 0 .5V/m | |
9 | 低頻振蕩器模塊 | 壓電式加速度傳器 | 1-30Hz | ± 2%/s |
10 | 差動放大器模塊 | 渦流式測速傳感器 | 0-2400轉/分 | ≤ 1.5% |
11 | 霍爾式傳感器 | 0-2400轉/分 | ≤ 1.5% | |
12 | 磁電式測速傳感器 | 0-2400轉/分 | ≤ 1.5% | |
13 | 轉速傳感器 | 0-2400轉/分 | ≤ 1.5% |
七、實驗臺特點：
1、 傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器。
2、 每種傳感器每個獨立，傳感器上印有原理圖與接線口，給學生做實驗時快捷方便，而且老師可以帶到課堂上講課用。
3、 傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口。
4、 學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
八、傳感器實驗內容如下：（帶*為實驗為思考實驗）
序號 | 實驗序號 | 實驗名稱 |
1 | 實驗一 | 電阻式傳感器的單臂電橋性能實驗 |
2 | 實驗二 | 電阻式傳感器的半橋性能實驗 |
3 | 實驗三 | 電阻式傳感器的全橋性能實驗 |
4 | 實驗四 | 電阻式傳感器的單臂、半橋和全橋的比較實驗 |
5 | 實驗五 | 電阻式傳感器的振動實驗* |
6 | 實驗六 | 電阻式傳感器的電子秤實驗* |
7 | 實驗七 | 變面積式電容傳感器特性實驗 |
8 | 實驗八 | 差動式電容傳感器特性實驗 |
9 | 實驗九 | 電容傳感器的振動實驗* |
10 | 實驗十 | 電容傳感器的電子秤實驗* |
11 | 實驗十一 | 差動變壓器的特性實驗 |
12 | 實驗十二 | 自感式差動變壓器的特性實驗 |
13 | 實驗十三 | 差動變壓器的性能實驗 |
14 | 實驗十四 | 激勵頻率對差動變壓器特性的影響* |
15 | 實驗十五 | 差動變壓器的振動實驗* |
16 | 實驗十六 | 差動變壓器的電子秤實驗* |
17 | 實驗十七 | 光電式傳感器的轉速測量實驗 |
18 | 實驗十八 | 光電式傳感器的旋轉方向測量實驗 |
19 | 實驗十九 | 接近式霍爾傳感器實驗 |
20 | 實驗二十 | 霍爾傳感器的轉速測量實驗* |
21 | 實驗二十一 | 霍爾傳感器的振動測量實驗* |
22 | 實驗二十二 | 渦流傳感器的位移特性實驗 |
23 | 實驗二十三 | 被測體材質對渦流傳感器特性的影響實驗 |
24 | 實驗二十四 | 渦流式傳感器的振動實驗 |
25 | 實驗二十五 | 渦流式傳感器的轉速測量實驗* |
26 | 實驗二十六 | 溫度傳感器及溫度控制實驗（AD590） |
27 | 實驗二十七 | 磁電式傳感器的特性實驗 |
28 | 實驗二十八 | 磁電式傳感器的轉速測量實驗* |
29 | 實驗二十九 | 磁電式傳感器的應用實驗* |
30 | 實驗三十 | 壓電加速度式傳感器的特性實驗 |
九、傳感器：按清單配置
十、傳感器配置清單：
序號 | 器件名稱 | 單位 | 數量 |
1 | 實驗箱 | 箱 | 1 |
2 | 電阻式霍爾式傳感器轉換電路 | 塊 | 1 |
3 | 電容式傳感器轉換電路 | 塊 | 1 |
4 | 電感式傳感器轉換電路 | 塊 | 1 |
5 | 光電式傳感器轉換電路 | 塊 | 1 |
6 | 渦流式傳感器轉換電路 | 塊 | 1 |
7 | 溫度式傳感器轉換電路 | 塊 | 1 |
8 | 壓電加速度式傳感器轉換電路 | 塊 | 1 |
9 | 低頻振蕩器電路 | 塊 | 1 |
10 | 差動放大器電路 | 塊 | 1 |
11 | 電阻式傳感器 | 個 | 1 |
12 | 電容式傳感器 | 個 | 1 |
13 | 霍爾式傳感器 | 個 | 1 |
14 | 電感式傳感器 | 個 | 1 |
15 | 光電式傳感器 | 個 | 1 |
16 | 渦流式傳感器 | 個 | 1 |
17 | 渦流測速傳感器 | 個 | 1 |
18 | 溫度式傳感器 | 個 | 1 |
19 | 磁電式傳感器 | 個 | 1 |
20 | 磁電測速傳感器 | 個 | 1 |
21 | 壓電加速度式傳感器 | 個 | 1 |
22 | 霍爾式轉速傳感器 | 個 | 1 |
23 | 轉速傳感器 | 個 | 1 |
24 | 位移臺架 | 套 | 1 |
25 | 光纖位移臺架 | 個 | 1 |
26 | 測微器 | 把 | 1 |
27 | 鐵片、銅片、鋁片各一片 | 片 | 3 |
28 | Φ8×4磁鋼 | 粒 | 1 |
29 | 傳感器實驗指導書 | 冊 | 1 |
30 | 實驗連接導線 | 條 | 25 |
31 | 數據采集連接線 | 條 | 1 |
32 | 數據采集處理軟件 | 盤 | 1 |
