嵌入式創新開發綜合應用實驗平臺

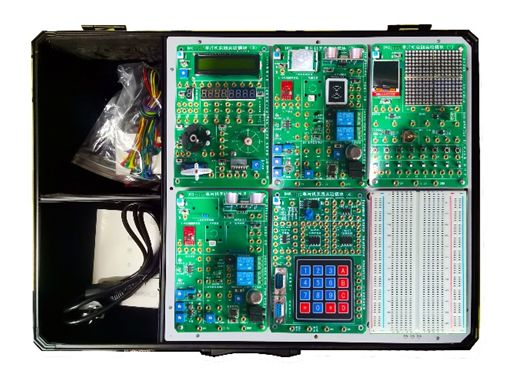

SHKC-MT15型嵌入式創新開發綜合應用實驗平臺

一、產品主要特點

嵌入式創新開發綜合應用實驗平臺（3ARM3）是基于對電子、信息、通信、物聯網等多年的綜合開發經歷與實際經驗，并結合近幾年嵌入式技術及芯片的飛速發展，最新研發了多功能嵌入式創新開發綜合應用實驗平臺，該平臺是由嵌入式ARM及嵌入式的STM32F103VE6，IAP15F2K61S2等多種開發板模塊組成，其主要特點：

1.采用獨創的開放接插式擴展型模塊化設計，通過“功能底板（標準通用）+核心板模塊（配置靈活）+實驗?zāi)K（擴展便捷）”的組合模式，組成嵌入式創新開發綜合應用實驗平臺。

2.功能底板主要為創新開發學習板提供基礎資源部分，核心板模塊為MCU最小系統，每個實驗?zāi)K分別對應多項實驗內容與開發應用項目。

3.通過將外部資源與核心板模塊獨立設計、組合使用，可以使該平臺的功能資源，分解成為多個核心模塊和多個實驗?zāi)K，非常便于擴展設計開發應用。

4.該功能底板和每個核心模塊既可以分別單獨使用、也可以組合一起使用，可以極大的共享基礎資源功能。

5.每個模塊有獨立供電功能，方便電子競賽，實現更多的創新開發擴展應用領域。

6.為國產化嵌入式芯片的設計應用提供便捷設計通道和開發環境。

7.箱體：鋁合金箱。

8.電源：高性能開關電源，帶短路保護。

二、嵌入式功能模塊特點

1.核心模塊集成串口轉USB接口，支持win系統，只要1根USB線就可以實現供電、下載、通訊功能，尤其現在筆記本USB口較少，這種連接方式就能最大限度節省USB端口。

2. 8個LED，是嵌入式最基礎學習部分，如呼吸燈、流水燈。

3. 1個獨立共陽數碼管，用于學習數碼管顯示原理。

4. 8位共陰數碼管，2個74HC573鎖存器，靜態顯示與動態掃描，分別控制段鎖存和位鎖存。

5. EEPROM存儲器24C02，I2C總線接口，樣例配套單字節、多字節存儲，開機次數記憶、上次使用狀態記憶等程序。

6. DS1302時鐘芯片，32.768KHz時鐘源晶振，三線總線接口，帶有備用電源CR1220紐扣電池，樣例配套可調時鐘等程序。

7.喇叭，可播放音樂，替代有源蜂鳴器，樣例中含有多種聲音模擬，如警笛、救護車聲、消防車聲、電子琴等。

8. 1路步進電機接口，4相5線步進電機，通過ULN2003驅動，樣例提供定位旋轉、正反轉和綜合控制等。

9. 1路直流電機接口，PWM調速，可以學習直流電機開關控制與調速原理。

10. 2路大功率繼電器，240V/7A，市電專用接線端子，預留常開、常閉、公共接點，可以直接連接220V電器設備，提供樣例程序。

11.LCD1602標準插座，帶獨立的對比度調節電位器，即插即用，針對標準液晶，實現多種模式顯示，如移動顯示、滾動顯示、光標顯示、逐字輸入等。

12. 2路獨立的18B20溫度傳感器接口，可以把2個連接在一起做單總線控制，也可以分開獨立控制，自由度更高，樣例可以實際應用，超溫報警、上下限設置等。

13.高精度熱敏電阻，通過AD轉換可以測量寬范圍溫度，學習NTC熱敏電阻使用原理，也可以數字輸出，實現監視報警功能，或控制繼電器通斷，實現自動化控制，樣例提供測溫程序。

14.通用光敏電阻，通過AD轉換可以測量光照變化，用于學習多種光控設備原理和技術，也可以數字輸出，實現監視報警功能，或控制繼電器通斷，實現自動化控制。

15. 8個獨立按鍵，人機接口輸入部分重要模塊，自由連接，不受硬件限值，可以自由配置，樣例包括外部中斷控制、加減控制、開關控制等。

16. 4X4標準矩陣鍵盤，帶有中斷信號輸入，可以學習行列掃描、反轉掃描、定時掃描、中斷掃描，鍵盤標識齊全，按照標準計算器排列方式，樣例提供密碼鎖、計算器等實用程序。

17.紅外收發器實驗，940NM發射紅外信號，VS1838B接收紅外信號，利用MCU實現自發自收，學習紅外收發原理。應用在紅外遙控器，智能小車，紅外解碼 MP3等專用遙控器。

18.MQ-2可燃?xì)怏w煙霧傳感器模塊可以用于家庭和工廠氣體泄漏監測裝置，適宜于液化氣、丁烷、甲烷、煙霧等探測實驗。

19. 801S震動傳感器模塊可應用于防盜器、電子鎖、機械設備振動探測、實驗。

20. DHT11濕敏傳感器模塊可以檢測周圍環境的濕度， 濕度測量范圍：20%-95%（0度-50度范圍）濕度測量誤差：+-5%溫度測量范圍：0度-50度 溫度測量誤差：+-2度。

21. RC522 RFID 讀卡模塊 RC522模塊是基于恩智浦NXP射頻基站芯片的Mifare卡讀寫模塊，模塊工作在13.56MHz頻率，符合ISO14443A標準，可支持Mifare1 S50、Mifare1 S70、Mifare Light、Mifare UltraLight、Mifare Pro。模塊具有易用、高可靠、體積小等特點，可幫助客戶方便、快捷的將非接觸卡應用到系統中。

22. nRF2401 無線通信模塊是一款工作在2.4-2.5GHz世界通用ISM頻段的單片收發芯片，無線收發器包括：頻率發生器 增強型 SchockBurstTM 模式控制器 功率放大器 晶體放大器 調制器 解調器 輸出功率頻道選擇和協議的設置可以通過SPI接口進行設置極低的電流消耗，當工作在發射模式下發射功率為6dBm時電流消耗為9.0mA 接受模式為12.3mA掉電模式和待機模式下電流消耗模式更低。

23.HC-SR04 超聲波模塊可實現2cm～4m的非接觸測距功能，工作電壓為3V-5.5V，工作電流為5.3mA，支持GPIO通信模式，工作穩定可靠。

24.TEA5767 FM收音機模塊  頻率范圍從76MHz～108MHz自動數字調諧。高靈敏度，高穩定性，低噪音，收音模塊。一片低功耗電調諧調頻立體聲收音機電路，其內部集成了中頻選頻和解調網絡，可以做到完全免調。高靈敏度(使用低噪聲射頻輸入放大器 ）頻率范圍從76MHz～108MHz高放自動增益控制（AGC）電路LC調諧振蕩用低成本固定芯片調頻中頻選擇在內部完成，中頻免調鎖相環調諧系統。

 25.NOR FLASH（W25Q16）讀寫實驗，利用STM32的SPI接口，實現MCU與 W25Q16 之間的通信。 在本實驗中，利用 STM32 的普通 IO 口模擬 SPI 時序， 來實現 W25Q16的讀寫，并將結果通過串口打印在PC機的串口軟件上。

26.16X16點陣模塊測試此點陣顯示屏是16×16 點陣LED屏，能顯示1個漢字，能實現顯示方式的整行上移、簾入簾出、左移、右移等。

27.HC-SR501人體紅外感應模塊 含透鏡 紅外傳感器進口探頭全自動感應：當有人進入其感應范圍則輸入高電平，人離開感應范圍則自動延時關閉高電平，輸出低電平。實現監視報警功能，或控制繼電器通斷，實現自動化控制，以及物聯網應用場景。

28.1.44寸TFT全彩屏 SPI串口顯示模塊可以實現TFT彩屏圖像、文字顯示?？梢宰鋈藱C(jī)交互界面。

29.集成LM386功放功能參數規格：板載LM386芯片,200倍增益電路設計,板載喇叭接線座,板載10K可調電阻，可以調節放大的音量,板載電源指示燈,芯片主要的引腳已經引出，可以直接輸入音頻信號.工作電壓：5～12V。

30. 8歐0.5W小喇叭本模塊可直接驅動8歐0.5W小喇叭。

31. 7寸TFT彩屏模塊參數規格：彩屏接口支持16位TFT，支持觸摸屏控制，帶背光開關。配套7寸彩屏，帶觸屏功能，262K色，8位數據端。實現功能：可以實現TFT彩屏圖像、文字顯示?？梢宰鋈藱C(jī)交互界面。

32.利用LED模擬交通信號燈實驗?zāi)K。

33.SD卡實驗?zāi)K配有專用SD一張，可以實現TFT彩屏圖像、文字顯示等。

34.配專用ST-Link ARM仿真調試器。

三、嵌入式實驗教材

1.《嵌入式微控制器應用開發的項目實戰》

2.《物聯網通信技術及應用》

3.《單片機原理及應用》等在線學習課程。

四、嵌入式基礎實驗項目

1.計數器實驗

2.看門狗實驗

3.存儲器讀寫實驗

4.串入并出實驗

5.并入串出實驗

6.I/O 輸入實驗

7.I/O 輸出實驗

8.外部中斷計數實驗

9.PWM 蜂鳴器實驗

10.時鐘實驗

11.矩陣鍵盤掃描

12.16×16 點陣漢字

13.數碼管驅動實驗

14.液晶顯示實驗

15.RS485 通訊實驗

16.PC 機串口通訊

17.PWM調速實驗

18.人體紅外傳感器

19.超聲波測距實驗

20.可燃?xì)怏w傳感器

21.溫度傳感器實驗

22.濕度傳感器實驗

23.紅外遙控器解碼

24.AD轉換實驗

25.語音錄放實驗

26.PWM風扇實驗

27.直流電機測速實驗

28.超聲波實驗

29.步進電機控制實驗

30.交通燈實驗

31.TFT彩屏實驗

32.FM收音機實驗

33.RFID讀取實驗

34.A/D調速實驗

35.舵機實驗

36.D/A轉換實驗

37.DDS信號發生器

38.音頻播放實驗

39.核心板模塊通信

40.板載信號通信實驗

41.74HC273鎖存器實驗

42.74HC245數據輸入實驗

43.PWM電壓轉換

44.邏輯筆

五、嵌入式創新實驗項目

1.基于串口轉USB接口，支持最新win系統下的創新設計實驗。

2.基于嵌入式的8個LED的最基礎學習時，如呼吸燈、流水燈等設計性實驗。

3.基于在1個獨立的共陽數碼管下，學習數碼管顯示原理及設計性實驗。

4.基于在8位共陰數碼管、2個74HC573鎖存、靜態顯示與動態掃描狀態下，分別控制段鎖存和位鎖存的設計實驗。

5.基于在EEPROM存儲器24C02、I2C總線接口、帶有程序保護接口、樣例配套單字節、多字節存儲、開機次數記憶、上次使用狀態記憶等程序下的設計性實驗。

6.基于在DS1302時鐘芯片、32.768KHz時鐘源晶振、三線總線接口、帶有備用電源CR1220紐扣電池、樣例配套可調時鐘、電腦上位機在線更新時鐘等程序下的設計性實驗。

7.基于在喇叭、可播放音樂、替代有源蜂鳴器時，在樣例中含有多種聲音模擬，如警笛、救護車聲、消防車聲、電子琴等情景狀態下的設計性實驗。

8.基于在1路步進電機接口、4相5線步進電機、通過ULN2003驅動、樣例提供定位旋轉、正反轉和綜合控制等狀態下的設計實驗。

9.基于在2路大功率繼電器、240V/7A、市電專用接線端子、預留常開、常閉、公共接點時，同時可以直接連接220V電器設備情況下，提供樣例實驗。

10.基于在LCD1602標準插座、帶獨立的對比度調節電位器、即插即用、針對標準液晶的狀態下，實現多種模式顯示時，如移動顯示、滾動顯示、光標顯示、逐字輸入等設計實驗。

11.基于在2路獨立的18B20溫度傳感器接口、預留擴展插針、可以把2個連接在一起做單總線控制，也可以分開獨立控制、自由度更高狀態下的超溫報警設計性實驗。

12.基于高精度NTC熱敏電阻、通過AD轉換可以測量寬范圍溫度時的設計實驗（提供測溫樣例應用程序）。

13.基于在通過通用光敏電阻、經過AD轉換狀態下測量光照變化應用設計實驗。

14.基于在8個獨立按鍵、人機接口輸入部分重要模塊、自由連接、不受硬件限制，可以自由配置，樣例包括外部中斷控制、加減控制、開關控制等。

15.基于4x4標準矩陣鍵盤、帶有中斷信號輸入、行列掃描、反轉掃描、定時掃描、中斷掃描，鍵盤標識齊全、按照標準計算器排列方式下進行密碼鎖、計算器等實用程序設計性實驗。

16.基于MQ-2可燃?xì)怏w煙霧傳感器模塊下的設計實驗（可以用于家庭和工廠的氣體泄漏監測裝置，適宜于液化氣、丁烷、丙烷、甲烷、煙霧等的探測實驗）。

17.基于在801S震動傳感器模塊，可應用于防盜器、電子鎖、機械設備振動探測的設計性實驗。

18.基于利用DHT11濕敏傳感器模塊，可以檢測周圍環境的濕度和溫度時的設計實驗（(a)濕度測量范圍：20%-95%（0度-50度范圍），(b)濕度測量誤差：+-5%，(c)溫度測量范圍：0度-50度 溫度測量誤差：+-2度。

六、嵌入式綜合實驗項目

1.基于在RC522 RFID 讀卡模塊 RC522模塊、利用恩智浦NXP射頻基站芯片的Mifare卡讀寫模塊的綜合性實驗。

模塊工作在13.56MHz頻率、符合ISO14443A標準、可支持Mifare1 S50、Mifare1 S70、Mifare Light、Mifare UltraLight、Mifare Pro。模塊具有易用、高可靠、體積小等特點，可幫助客戶方便、快捷的將非接觸卡應用到系統中。

2.基于在nRF2401 無線通信模塊的綜合實驗。

芯片是一款工作在2.4～2.5GHz的世界通用ISM頻段的單片收發芯片，無線收發器包括：頻率發生器 增強型 SchockBurstTM 模式控制器 功率放大器 晶體放大器 調制器 解調器 輸出功率頻道選擇和協議的設置可以通過SPI接口進行設置極低的電流消耗，當工作在發射模式下發射功率為6dBm時電流消耗為9.0mA 接受模式為12.3mA掉電模式和待機模式下電流消耗模式更低。

3.基于HC-SR04 超聲波模塊可實現2cm～4m的非接觸測距功能的綜合實驗。

工作電壓為3V～5.5V，工作電流為5.3mA，支持GPIO通信模式，工作穩定可靠。

4.基于在TEA5767 FM收音機模塊的綜合實驗。

頻率范圍：76MHz～108MHz自動數字調諧。高靈敏度，高穩定性，低噪音，收音模塊。一片低功耗電調諧調頻立體聲收音機電路，其內部集成了中頻選頻和解調網絡，可以做到完全免調。高靈敏度(使用低噪聲射頻輸入放大器 ）頻率范圍從76MHz～108MHz高放自動增益控制（AGC）電路LC調諧振蕩用低成本固定芯片調頻中頻選擇在內部完成，中頻免調鎖相環調諧系統。

5.基于在FLASH讀寫的W25Q16綜合實驗。

利用STM32的SPI1，實現和 W25Q16 之間的通信。將利用 STM32 的普通 IO 口模擬 SPI 時序， 來實現 W25Q16的讀寫，并將結果通過串口打印在PC機的串口軟件上。

6.基于在16X16點陣模塊測試此點陣顯示屏是16×16 點陣LED屏，能顯示1個漢字，能實現顯示方式的整行上移、簾入簾出、左移、右移等綜合實驗。

7.基于在HC-SR501人體紅外感應模塊的綜合實驗。

含透鏡、紅外傳感器進口探頭全自動感應：當有人進入其感應范圍則輸入高電平，人離開感應范圍則自動延時關閉高電平。輸出低電平。

8.基于在8位 WS2812 5050 RGB LED 內置全彩驅動彩燈LED點光源、LED像素屏、LED異形屏、各種電子產品、電器設備跑馬燈等情景模式下的綜合實驗。

9.基于在1.44寸TFT全彩屏 SPI串口顯示模塊可以實現TFT彩屏圖像、人機交互界面、文字顯示狀態下的綜合實驗。

10.基于集成LM386功放的綜合實驗。

板載LM386芯片、200倍增益電路設計、板載喇叭接線座、板載10K可調電阻、可以調節放大的音量、板載電源指示燈、芯片主要的引腳已經引出，可以直接輸入音頻信號，工作電壓：5～12V

11.基于紅外遙控器的綜合實驗。

主要特點：紅外發送、紅外控制、智能小車、紅外解碼、MP3等等專用遙控器，21個功能按鈕，符合您多功能的選擇；配送紐扣電池出貨，拿到手就能用。

12.基于TFT彩屏模塊的綜合實驗。

參數規格：彩屏接口支持16位TFT、支持觸摸屏控制、帶背光開關、7寸彩屏、帶觸屏功能、262K色、8位數據端、實現TFT彩屏圖像、文字顯示、人機交互界面。
