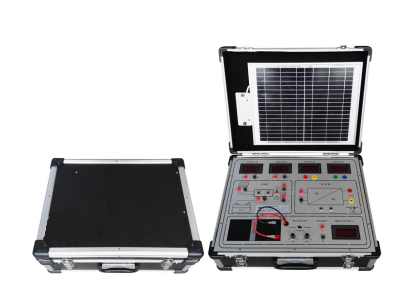

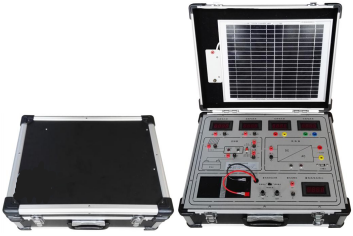

KCGFX-01B型太陽能教學實驗箱
一、產品概述
為滿足職業院校在太陽能光伏發電技術方面的教學需求，我們特別研發了太陽能教學實驗箱。此實驗箱不僅幫助學生深入理解太陽能光伏發電的基本原理，還為他們提供了一個實際操作、試驗和演示的平臺，使他們能夠親身體驗太陽能光電轉換的實際工程應用。
二、核心功能
實驗箱作為一個完整的太陽能光伏供電系統，其工作流程涵蓋了從太陽能的采集、轉換到最終為電器設備供電的全過程。太陽能電池組件首先將太陽能轉化為低壓直流電能，隨后通過控制器為12V蓄電池充電，并為逆變器提供電源。逆變器再將12V直流電轉換為220V交流電，為各種電器負載供電。
三、技術參數概覽
太陽能電池組件：
Pm | 10W |
Vmp | 18.0V |
Imp | 0.56A |
Voc | 22.30 |
Isc | 0.60A |
太陽能電池組件：高效能，可將太陽能轉換為電能。
蓄電池容量：12V/7AH，確保穩定的電力儲存與輸出。
太陽能控制器：
額定輸出電壓、電流：12V/2A。
蓄電池過充、過放保護機制，確保電池安全。
提供普通與光控兩種輸出模式，滿足不同應用需求。
逆變器：
高效能將直流電轉換為交流電。
多種保護功能，如過載、過壓、短路等，確保設備穩定運行。
輸入與輸出電壓：AC220V/50Hz輸入，提供AC220V與DC5V輸出。
工作環境：適應0℃~40℃溫度范圍，濕度≤85%RH。
尺寸與重量：便攜式設計，尺寸46CM x 35CM x 16CM，重量約9.5KG。
四、實驗內容
通過太陽能教學實驗箱，學生可以進行以下實驗：
探究太陽能電池的光伏能量轉換效率。
研究不同環境條件對光伏轉換效果的影響。
直接將太陽能電池與負載連接，觀察其工作狀態。
深入了解太陽能控制器的工作原理及其保護機制。
進行控制器的過沖、過放保護實驗，理解其重要性。
探索控制器的兩種輸出模式，理解其在不同場景下的應用。
對逆變器進行低壓、過壓保護實驗，確保設備安全。
驗證逆變器的輸出效果，為各種電器設備供電。
構建完整的太陽能光伏系統，為電器負載供電，觀察其運行狀態。
通過實驗，理解并掌握光伏控制型太陽能系統的發電過程。
