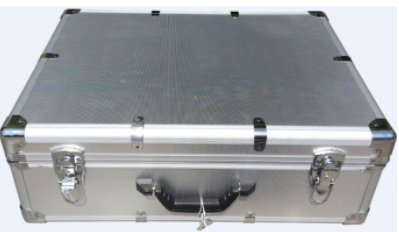

KCGFX-01A型光伏發電教學實驗箱

一、系統構造概覽

該系統融合了AC/DC電源模塊、離網電源控制模塊、開關控制模塊、儀表監控模塊以及負載實驗模塊等多個核心組件。

二、基本工作原理

1. 太陽能電池組件

太陽能電池組件由多個單晶、多晶或非晶電池單元通過串并聯封裝而成。單晶電池單元的核心功能在于吸收太陽光并引發伏打效應，從而生成電壓與電流。通過適當?shù)拇⒙?lián)配置，這些電池單元能夠?qū)⑻柲苻D化為電能，并通過電纜傳輸至控制器。

2. 蓄電池

蓄電池的主要職責是儲存太陽能電池組件產生的電能。在光照不足、夜晚或負載需求超過太陽能電池組件產能時，蓄電池會釋放其儲存的電能，確保負載的連續供電。

3. 正弦波逆變器

正弦波逆變器負責將太陽能電池組件或蓄電池輸出的直流電轉換為負載所需的36V正弦交流電。

三、關鍵技術指標

1. 太陽能電池組件：功率為20W，Vmp為18.0V，Imp為1.12A，Voc為22.30V，Isc為1.10A。

2. 蓄電池：容量為12V/7Ah。

3. 控制器：額定輸出電壓與電流為12V/8A，具備蓄電池過充與過放保護功能，并具有普通開/關模式、光控開/光控關模式、光控開/時控關模式三種輸出模式。

4. 正弦波逆變器：輸出波形與頻率為正弦波/50HZ±1HZ，額定輸入電壓與電流為10.8V～15.5V/2A，額定輸出電壓與電流為220V±10%/1.36A，額定輸出功率為300VA，輸出功率因數≥95%（線性負載），逆變效率≥85%。

5. 輸入市電：AC220V/50HZ。

6. 參考箱體尺寸：630×430×240mm。

7. 工作環境：0°C～40°C、≤85%RH。

四、實驗內容

• 實驗一：深入探索太陽能電池發電的基本原理，包括太陽能光伏板的能量轉換過程。

• 實驗二：研究環境因素如何影響光伏轉換效率，以優化系統性能。

• 實驗三：通過直接連接負載，測試太陽能光伏系統在實際應用中的表現。

• 實驗四：研究光伏型控制器的工作原理，并驗證其充放電保護功能。

• 實驗五：針對戶用型太陽能發電系統，通過實驗了解其控制器的工作原理及充放電保護機制。

• 實驗六：通過連接各種電器負載，全面評估太陽能系統的發電能力與穩定性。

五、設備配置
