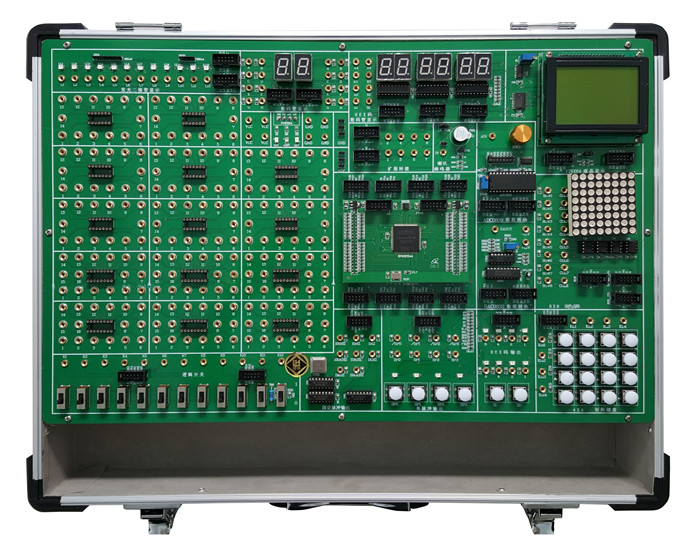

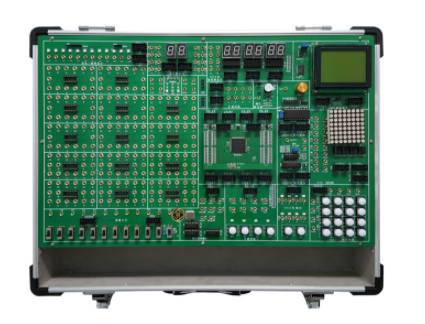

SHKC-SZXT2型數字電路、EDA技術實驗箱
本系統由鋁木合金箱體、開關電源、常用信號源、常用模數接口、人機接口、接插式CPLD/FPGA下載板和實驗電路區等多個核心部件組成。信號源的產生依賴于高性能單片機，確保其穩定與可靠性。實驗箱內所有信號線的連接都采用了高可靠的杜邦線和單根2號插針線，旨在徹底消除接觸不良的現象。此外，特別設計的CPLD/FPGA開發板為用戶提供了創新的硬件平臺，進一步豐富了實驗內容。
該實驗箱廣泛適用于各類電類和非電類專業的實驗教學，如《數字電子技術》、《數字系統設計》、《EDA技術設計》等課程。同時，我們還出版了與實驗箱配套的教材，方便學生進行系統學習。
一、技術指標概覽（所有功能均集成于一塊主板之上）
實驗電路工作電源：+5V/2A、±12V/0.5A，每路均具備短路保護和自動關斷功能，并配備電源指示。其中，+5V電源還具備過壓、過流、欠壓保護功能，確保電路安全，一旦故障排除，電源將自動恢復供電。
多樣化的常用信號源：
提供8路固定脈沖輸出，涵蓋從1M至1HZ的不同頻率。
由系統控制CPU 89C51產生多種常用信號源，并通過數碼管進行掃描顯示。
六位HEX碼數碼管顯示，提供四位排線接口和兩位插孔引出。
兩組HEX碼輸出，可通過按鈕改變數據輸出，并配備指示燈和排線接口。
四路防抖動±單脈沖輸出，通過排線和插孔連接。
人機接口電路特點：
含有12個高亮發光二極管，包括紅、綠、黃三種顏色，通過排線和插孔連接。
提供12位邏輯開關輸出，同樣采用排線和插孔連接。
配備4X4矩陣鍵盤，通過排線接口連接。
兩個獨立高亮七段數碼管顯示，通過排線和插孔連接。
帶有T6963C控制器的128X64液晶顯示器，通過排線接口連接。
8X8雙色點陣顯示，也通過排線和插孔連接。
常用模數接口功能：
8位模數轉換ADC0809，配備模擬量發生器，產生模擬電壓，通過排線和插孔連接。
雙極性數模轉換DAC0832，通過排線和插孔連接。
內置蜂鳴器和喇叭驅動電路。
FPGA模塊配置：
搭載EPM2C8T144芯片和1MFLASH配置芯片，以及下載接口。所有I/O口均通過排線接口引出，并配備可隨時更新的配套編程軟件。
中小規模集成電路實驗區：
設置排線和插孔的轉接區，便于實驗線路的連接。
提供8個IC14和6個IC16圓孔插座（可根據用戶需求更換為鎖緊式IC插座），通過插孔連接。
機箱設計：
采用堅固型鋁合金框架和厚實的ABS塑料包角，參考尺寸為480×360×120mm。
實驗線路連接：
所有信號引出均采用自鎖緊式涂金插孔，確保永不氧化，連接穩定可靠。
二、實驗項目概覽
基礎實驗：
晶體管開關特性、限幅器與鉗位器的研究。
TTL和CMOS集成邏輯門的邏輯功能與參數測試。
集成邏輯電路的連接和驅動實踐。
組合邏輯電路的設計與測試。
譯碼器及其應用探索。
數據選擇器及其應用實踐。
觸發器及其應用研究。
計數器及其應用實踐。
移位寄存器及其應用探索。
使用門電路產生脈沖信號——自激多諧振蕩器的設計與實現。
單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路的研究。
555時基電路及其應用實踐。
綜合實驗（需額外配置器件）：
D/A、A/D轉換器的應用與實踐。
智力競賽搶答裝置的設計與實現。
電子秒表的制作與調試。
三位半直流數字電壓表的研制。
數字頻率計的設計與實現。
拔河游戲機的制作與測試。
FPGA設計實驗：
3-8譯碼器實驗設計與實現。
8-3編碼器實驗設計與實現。
數碼轉換及顯示電路
四、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-SZXT2主機箱 | 含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 | 1臺 |
2 | 供電電源線 | 1.5m | 1套 |
3 | 8芯壓線 | 長150mm | 4根 |
4 | 2號實驗導線 | 50cm | 35根 |
5 | 保險絲 | 2A | 2支 |
6 | 實驗指導書（教材） | 1本 |
