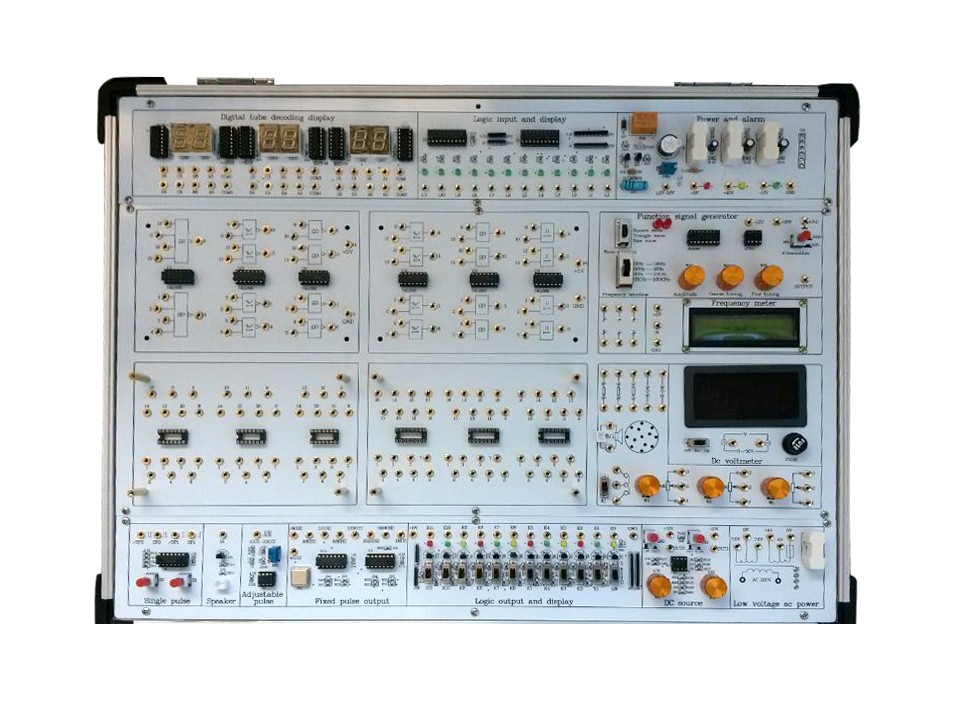

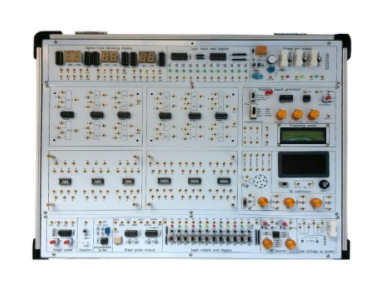

SHKC-SM60型模塊化數字模擬綜合實驗箱
模塊化數字模擬綜合實驗箱，以鋁木合金箱體為基礎，整合了高性能線性電源、多樣化的數字模擬信號源以及靈活的實驗電路。其設計理念注重用戶體驗，通過固定功能模塊與開放式模塊的結合，用戶可以根據實際需求靈活配置，滿足不同專業、不同層次學生的教學實驗需求。這一平臺廣泛適用于電類和非電類專業的《數字電子技術》、《數字系統設計》、《模擬電子技術》、《電子線路》等課程的實驗與創新設計。
一、技術指標概覽
實驗箱工作電源：
輸入：AC220V±10%, 50HZ。
輸出包括：（1）AC 0V、6V、14V及帶中心抽頭雙路17V（專為整流濾波實驗設計）。（2）DC +5V/2A、±12V/0.5A，每路均帶有短路保護。特別配備DVCC-DB電源保護板，+5V電源還具備欠壓、過壓、過流、短路和反向保護電路報警、自動恢復功能。（3）DC 1.5V～12V/1A連續可調。
常用數字模擬信號源部分：
函數發生器：提供方波、三角波、正弦波，幅值及頻率范圍廣泛。
直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
正負單脈沖發生器和邊沿電平發生器。
10HZ-10KHZ連續可調時鐘電路。
4KHZ～1MHZ固定脈沖9檔輸出。
12路開關量輸入并顯示電路，帶保護功能。
12路開關量輸出電路，輸出標準TTL電平，帶顯示與保護功能。
6位七段LED共陽數碼顯示器，配CD4511 BCD碼譯碼電路。
喇叭驅動控制電路，并配備音響輸出設備。
測試小工具：
50MHZ液晶顯示頻率計。
0-30V直流電壓表。
實驗電路區：
配備3個固定電路實驗?zāi)K，含多種芯片。
2個開放式實驗區模塊，含多種插座。
可選配的8P, 40P鎖緊插座（兼容20-40P）。
提供8Ω喇叭及1×2開關。
分立元件模塊，含電阻、電容、二極管、三極管等。
標配模擬電路實驗?zāi)K：
設有8只可裝卸的固定線路實驗小板插座，支持2個擴展實驗?zāi)K。
配備多種實驗板，如單管放大器、負反饋放大器等。
實驗線路的連接：全部信號引出采用自鎖緊式涂金插孔，連接穩定可靠。
機箱：堅固型鋁合金框架，搭配厚實的ABS塑料包角，參考尺寸為480×360×120mm。
二、實驗內容概覽
數字部分基礎實驗
門電路邏輯功能測試：深入探究門電路的基本邏輯功能，包括與、或、非等邏輯門的性能驗證。
譯碼器與數據選擇器實踐：通過實際操作，理解譯碼器與數據選擇器的工作原理及其在數字系統中的應用。
運算電路探索：涵蓋半加器、全加器及邏輯運算等電路，理解數字運算的基礎原理。
觸發器實驗：深入研究R-S、D、J-K觸發器的特性和行為，掌握其在時序電路中的應用。
計數器電路研究：通過對計數器電路的測試，理解計數原理及其在數字系統中的作用。
波形產生與單穩態觸發器實踐：探索波形產生電路的工作原理，以及單穩態觸發器在定時和延時方面的應用。
集成計數器與寄存器應用：研究集成計數器與寄存器的功能，及其在數據存儲和計數方面的應用。
三態輸出觸發器與鎖存器實驗：通過實際操作，理解三態輸出觸發器和鎖存器的特性及其在數據傳輸和控制方面的應用。
555時基電路實踐：掌握555時基電路的工作原理，及其在定時器、脈沖發生器等方面的應用。
數字部分?jǐn)U展實驗
CMOS門電路測試：深入了解CMOS門電路的性能特點，比較其與TTL門電路的差異。
TS、OC門功能測試及應用：通過測試TS、OC門的功能，探索它們?cè)跀?shù)字電路中的特殊應用。
TTL芯片性能與參數測定：通過實驗測定TTL不同系列芯片的性能參數，為電路設計提供依據。
門電路驅動能力測試：測試不同門電路的驅動能力，了解其在復雜電路中的表現。
TTL與CMOS連接實驗：研究TTL與CMOS電路之間的連接方式，探索如何有效避免潛在的問題。
MSI加法器實踐：通過MSI加法器實驗，理解其在高速運算中的應用。
競爭冒險探索：研究競爭冒險現象的產生原因，學習如何避免或減小其對電路性能的影響。
時序電路應用：深入探索時序電路的設計與應用，理解其在數字系統中的關鍵作用。
施密特觸發器及其應用：通過實驗了解施密特觸發器的特性，探索其在信號整形和波形轉換方面的應用。
單穩態觸發器應用：研究單穩態觸發器的應用，如定時、延時等。
模擬部分實驗
單級與兩級放大電路研究：通過搭建和測試單級與兩級放大電路，理解放大電路的基本原理。
負反饋放大電路實驗：研究負反饋對放大電路性能的影響，掌握負反饋電路的設計方法。
射極跟隨器實踐：了解射極跟隨器的工作原理及其在電路中的應用。
差動放大電路探索：通過差動放大電路實驗，理解其在抑制共模信號方面的優勢。
比例求和運算電路實驗：研究比例求和運算電路的工作原理，及其在模擬信號處理中的應用。
積分與微分電路實踐：通過搭建和測試積分與微分電路，理解它們?cè)谛盘?hào)處理中的作用。
波形發生電路研究：探索波形發生電路的工作原理，如正弦波、方波等的發生。
有源濾波器實驗：研究有源濾波器的設計和應用，了解其在信號處理中的重要性。
電壓比較器實踐：通過實驗了解電壓比較器的工作原理及其在電路保護、信號檢測等方面的應用。
互補對稱功率放大器實驗：研究互補對稱功率放大器的工作原理及其在音頻放大等方面的應用。
集成功率放大器實踐：了解集成功率放大器的特點和優勢，探索其在音頻系統中的應用。
串聯穩壓電路研究：通過實驗理解串聯穩壓電路的工作原理及其在電源設計中的重要性。
正弦波振蕩器實驗：研究正弦波振蕩器的設計和應用，了解其在信號產生方面的作用。
電流/電壓轉換電路實踐：通過實驗了解電流/電壓轉換電路的工作原理及其在信號處理中的應用。
電壓/頻率轉換電路研究：研究電壓/頻率轉換電路的工作原理及其在測量、控制等領域的應用。
波形變換電路實驗：探索波形變換電路的工作原理及其在信號處理中的多樣性應用。
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-SM60 主機箱 | 含機箱、工作電源、常用數字模擬信號源、實驗電路模塊區、標配模塊 | 1 |
2 | 單級、多級放大電路、射極跟隨器、負反饋放大電路模塊 | 1 | |
3 | 運放電路模塊板 | 2 | |
4 | 差動放大電路和串聯穩壓電路模塊 | 1 | |
5 | 功率放大電路模塊 | 1 | |
6 | 整流濾波集成穩壓電源模塊 | 1 | |
7 | 分立元件模塊 | 1 | |
8 | 供電電源線 | 1.5m | 1根 |
9 | 2號實驗導線 | 40cm | 25根 |
10 | 保險絲 | 2A | 2支 |
11 | 實驗指導書 | 1本 |
附：使用本實驗箱需配套儀器儀表：萬用表和示波器
