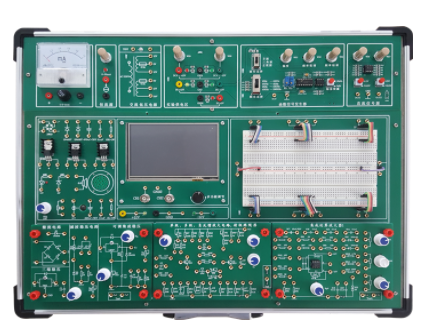

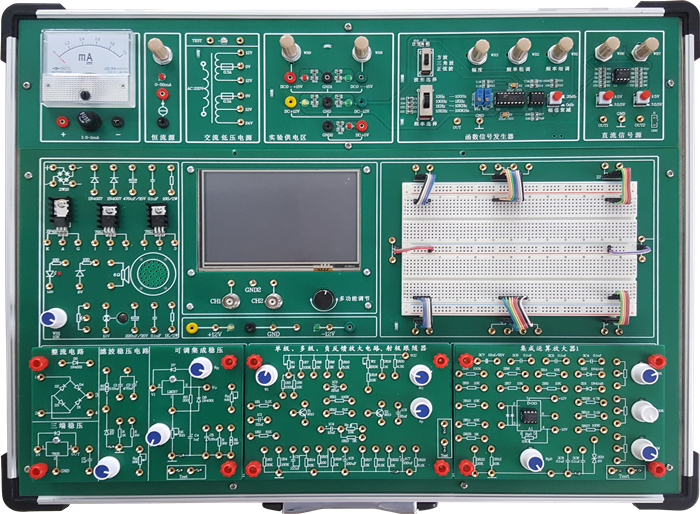

SHKC-A7增強型電子線路綜合實驗箱
電子線路綜合實驗箱是一款功能全面的教學工具，由鋁木合金箱體、高性能線性電源和實驗電路板等精心組成。其設計獨特，既可采用固定功能模塊，又允許學生自行搭建實驗電路，提供了極大的靈活性和創新性。所有元器件均焊裝在電路板的反面，并使用亞克力板保護，確保了實驗過程的安全性和元器件的耐用性。這款實驗箱非常適合各類院校的電類和非電類專業，如《模擬電子技術》、《電子線路》等課程的實驗教學。
一、技術指標
實驗箱工作電源：
輸入：AC220V±10%，50HZ。
輸出：
DCV ±12V/1A。
DCV 0V～±15V/0.5A。
DCV +5V/1A，所有輸出均帶有短路保護功能。
ACV 0V、12V、24V及帶中心抽頭雙路12V/0.2A。
信號源：
直流信號源：雙路-5V～+5V, -0.5V～+0.5V連續可調。
函數發生器：
輸出波形：方波、三角波、正弦波。
幅值：正弦波0～10V（峰-峰值，正負對稱）；三角波0～14V（峰-峰值，正負對稱）；方波0～14V（峰-峰值，正負對稱）。
頻率范圍：分四檔10HZ～100HZ、100HZ～1KHZ、1KHZ～10KHZ、10KHZ～100KHZ。
自行設計實驗電路區：
提供創新練習平臺，以提高學生的思維和動手能力。
萬用板實驗區：配置2組臺灣產IC102面包板組件，同時配備專用連接線。
分立元件模塊：包含多種元件，如橋堆、可控硅、單結晶體管等，并設計有阻容件自由接插區。
另有分立元件獨立模塊，包含多種電阻、電容、電感、二極管、三極管和電位器等。
留有固定線路實驗?zāi)K接入?yún)^(qū)，設計實驗?zāi)K尺寸為146×98mm。
固定線路實驗?zāi)K：
提供多種預設電路模塊，如整流濾波電路、放大電路、功率放大電路、運算放大器電路等。
還包括電路分析模塊，如差動放大電路、串聯穩壓電路、戴維南定理和諾頓定理驗證模塊等。
嵌入式測量儀器：
雙蹤數字存儲示波器：具備高帶寬、高采樣率和大采樣存儲深度，支持多種波形顯示和同步模式。
機箱：
外形尺寸：480×360×148mm。
使用鋁木合金材料，環保無污染，造型美觀。
實驗線路連接：
全部信號引出采用自鎖緊式涂金插孔，確保連接穩定可靠。
電路實驗內容概覽
一、分立元件電路深度探索
基礎單級放大電路：研究基本放大原理，探索信號增益。
兩級放大電路：深入了解多級放大結構，分析信號傳遞過程。
負反饋放大電路：探討負反饋對電路性能的影響，實現穩定性提升。
射級跟隨器：研究射級跟隨器的特性，分析其在電路中的應用。
差動放大電路：深入理解差動放大原理，分析其在減小共模干擾中的作用。
集成電路RC正弦波振蕩器：研究RC振蕩器的原理，實現穩定振蕩輸出。
集成功率放大器：探索集成功率放大器的性能和應用。
整流濾波與并聯穩壓電路：研究整流濾波技術，實現穩定的直流電源輸出。
串聯穩壓電路：深入了解串聯穩壓電路的工作原理，分析其在電源設計中的應用。
集成穩壓電路：研究集成穩壓電路的性能，實現高效穩定的電源管理。
RC正弦波振蕩器：進一步探索RC振蕩器的特性，優化其性能。
LC振蕩器及選頻放大器：研究LC振蕩器的原理，探索選頻放大技術。
電流/電壓轉換電路：研究電流與電壓之間的轉換關系，實現信號的有效轉換。
電壓/頻率轉換電路：探索電壓與頻率之間的轉換，實現信號的頻率調制。
互補對稱功率放大器：研究互補對稱功率放大器的特點，分析其在功率放大中的應用。
二極管的正、反相特性：深入了解二極管的電氣特性，探索其在電路中的應用。
晶體三極管的輸入、輸出特性：研究晶體三極管的輸入輸出特性，理解其在信號放大中的作用。
全波橋式整流電路實驗：探索全波橋式整流電路的工作原理，實現高效的整流過程。
并聯型直流穩壓電源：研究并聯型直流穩壓電源的性能，實現穩定的直流輸出。
二、電路分析實驗進階挑戰
基本電工儀表的使用與測量誤差的計算：掌握電工儀表的使用方法，學會分析測量誤差。
減少儀表測量誤差的方法：探索提高測量精度的方法，提高實驗結果的可靠性。
電阻的串聯和并聯電路：研究電阻的串并聯特性，理解其在電路設計中的作用。
電阻的混聯電路：探索電阻的混合連接方式，分析其電路特性。
直流電阻電路故障的檢查：學習檢查直流電阻電路故障的方法，提高電路維護能力。
線性與非線性電路元件伏安特性的測繪：研究線性與非線性元件的伏安特性，了解其在電路中的表現。
電位、電壓的測定及電路電位圖的繪制：掌握電位電壓的測量方法，學會繪制電路電位圖。
基爾霍夫定律驗證及故障判斷：通過實驗驗證基爾霍夫定律，提高電路分析能力。
疊加定理驗證及故障判斷：研究疊加定理的應用，提高電路故障判斷能力。
戴維南定理的驗證：通過實驗驗證戴維南定理，理解其在電路分析中的意義。
諾頓定理驗證：探索諾頓定理的應用，提高電路分析能力。
互易定理驗證：通過實驗驗證互易定理，理解其在電路分析中的作用。
一階電路響應的測試：研究一階電路的動態響應特性，理解其在信號處理中的應用。
二階動態電路響應的研究：探索二階動態電路的特性，深入了解其在信號處理中的作用。
R、L、C元件阻抗特性的測試：研究電阻、電感、電容元件的阻抗特性，理解其在交流電路中的表現。
R、L、C串聯諧振電路的研究：探索串聯諧振電路的特性，了解其在信號處理中的應用。
三、集成運算放大電路實驗的高級應用
模擬運算電路：
電壓跟隨器：研究電壓跟隨器的特性，理解其在信號處理中的作用。
反向比例放大器：探索反向比例放大電路的工作原理，實現信號的精確放大。
同相比例放大器：研究同相比例放大電路的特點，理解其在信號處理中的應用。
反相求和比例放大器：探索多個信號的反相求和放大過程，實現復雜信號處理。
雙端輸入求和放大電路：研究雙端輸入求和放大電路的特性，實現多信號
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-A7主機箱 | 含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件和測量儀器等 | 1臺 |
2 | 供電電源線 | 1.5m | 1套 |
3 | 2號實驗導線 | 50cm | 25根 |
4 | 保險絲 | 2A | 2支 |
5 | 實驗指導書 | 1套 | |
6 | 運放電路實驗?zāi)K | 2 | |
7 | 單級、多級放大電路、射極跟隨器、差動放大電路、負反饋放大電路模塊 | 1 | |
8 | 功率放大電路模塊 | 1 | |
9 | 低頻正弦波振蕩器模塊 | 1 | |
10 | 半波全波橋式整流、濾波電路、三端集成穩壓電源模塊 | 1 | |
11 | 戴維南定理和諾頓定理驗證模塊（選配） | 1 | |
12 | 疊加定理和互易定理驗證模塊（選配） | 1 | |
13 | 基爾霍夫定律的驗證模塊（選配） | 1 | |
14 | 一階和二階動態電路和串、并聯諧振電路模塊（選配） | 1 |
