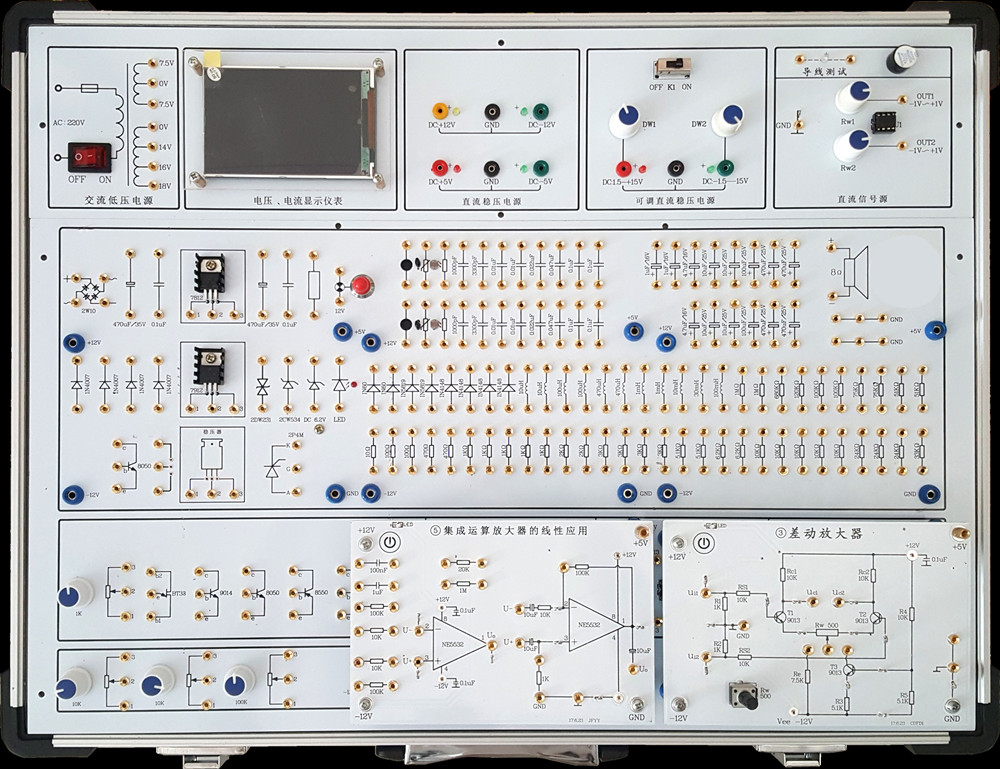

SHKC-A6型模塊化模擬電路實驗箱

模塊化模擬電路實驗箱是一款集成了全鋁合金箱體、高性能線性電源和實驗電路板的高效能教學工具。該實驗箱設計獨特，不僅提供了固定功能模塊的實驗電路，更支持學生自行搭建實驗電路，這種靈活性大大增強了學生的實踐能力和創新思維。

一、技術指標的優越性能

1. 實驗箱工作電源

這款實驗箱的工作電源設計精巧，輸入電壓為AC220V±10%，頻率為50HZ。其輸出電壓則包括多種規格，如DCV ±12V/0.5A，DCV ±1.5V～±12V/0.5A，以及DCV ±5V/1A，各路電源均帶有短路保護功能，有效保障實驗過程的安全。此外，還提供了交流低壓輸出，包括0V、14V、16V、18V以及帶中心抽頭雙路7.5V/0.2A，滿足各種實驗需求。

2. 電壓電流監測表

實驗箱配備了3.5寸TFT液晶顯示電壓電流監測表，能同時監測4路直流電壓和4路電流。一旦任意一路電源出現短路或欠壓，液晶屏?xí)⒓达@示電源故障并發出報警，提醒用戶及時處理。

3. 信號源

實驗箱的信號源功能強大，其中的直流信號源采用雙路設計，輸出電壓范圍可達-1V～+1V，連續可調，為各種實驗提供了穩定的信號源。

4. 分立元件設計區

分立元件設計區是實驗箱的一大亮點，它提供了豐富的元件供學生選擇和使用。包括橋堆、二極管、穩壓管、發光二極管、可控硅、單結晶體管、三端穩壓管、三極管、喇叭、電位器、IC插座、各種固定值的電阻、電容和電感等。此外，還設計有阻容件自由接插區，方便學生進行各種實驗。

5. 固定線路獨立模塊

固定線路獨立模塊是實驗箱的又一重要組成部分。這些模塊采用了獨特的設計，如電源輸入設計在模塊的4角上，采用錯位設計方式避免插反或插錯，以及使用觸摸開關控制模塊電路上的電源等。模塊的種類豐富，包括晶體管共射放大器、場效應管放大電路、差分放大電路、負反饋放大電路等，可以滿足各種實驗需求。

二、實驗操作的便捷性

實驗線路的連接也是實驗箱的一大特點。實驗箱采用了自鎖緊式涂金插孔，這種插孔永不氧化，美觀漂亮，而且實驗導線連接穩定可靠，大大提高了實驗操作的便捷性和穩定性。

三、機箱的堅固耐用

實驗箱的機箱采用了堅固型鋁合金框架和厚實的ABS塑料包角，既美觀又耐用。其參考外形尺寸為480×360×120mm，設計合理，方便攜帶和存放。

二、實驗內容

必做實驗

1. 基本單級放大電路實驗：通過搭建基本單級放大電路，學習并掌握放大電路的基本原理和性能特點。

2. 場效應管放大電路實驗：探究場效應管在放大電路中的應用，了解場效應管的工作特性及與雙極型晶體管的差異。

3. 差分放大電路實驗：學習差分放大電路的結構和工作原理，探究其抑制共模信號、放大差模信號的能力。

4. 負反饋放大電路實驗：通過實驗，了解負反饋對放大電路性能的影響，包括穩定性、失真和帶寬等方面的改善。

5. 運算放大器性能線性應用實驗：通過搭建運算放大器電路，研究其線性應用特性，如電壓跟隨、比例放大等。

6. 模擬運算電路：

• 電壓跟隨器：學習電壓跟隨器的原理和應用，了解其在電路中的隔離和緩沖作用。

• 反向比例放大器：搭建反向比例放大器電路，探究其放大倍數與輸入、輸出電壓的關系。

• 同相比例放大器：研究同相比例放大器的性能特點，比較其與反向放大器的差異。

• 反相求和比例放大器：通過實驗，了解反相求和比例放大器的輸入與輸出關系。

• 雙端輸入求和放大電路：探究雙端輸入求和放大電路的工作原理和性能特點。

7. 積分與微分電路：

• 積分電路：學習積分電路的工作原理，探究其對輸入信號的積分作用。

• 微分電路：通過實驗，了解微分電路對輸入信號的微分效果。

• 微積分電路：綜合學習積分與微分電路，理解其在信號處理中的應用。

選做實驗（需選配模塊）

以下實驗內容需要額外選配相應的模塊才能進行，學生可以根據興趣和課程要求選擇相應的實驗。

8. 波形發生電路：

• 方波發生器：學習方波發生器的原理和設計方法。

• 占空比可調的矩形波發生器：探究占空比可調矩形波發生器的實現方式。

• 三角波發生電路：搭建三角波發生電路，了解其工作原理和應用。

• 鋸齒波發生電路：通過實驗，學習鋸齒波發生電路的設計和應用。

9. 有源濾波器：

• 低通濾波器：研究低通濾波器的性能和設計方法。

• 高通濾波器：學習高通濾波器的工作原理和應用場景。

• 帶阻濾波器：通過實驗，了解帶阻濾波器的設計和實現方式。

10. 電壓比較器：

• 過零比較器：學習過零比較器的原理和應用。

• 反相滯回比較器：探究反相滯回比較器的滯回特性和應用。

• 同相滯回比較器：通過實驗，了解同相滯回比較器的性能特點。

其他高級應用實驗

• 波形變換電路：研究波形變換電路的原理和設計，實現不同波形之間的轉換。

• 正弦波振蕩器實驗：搭建正弦波振蕩器電路，學習其工作原理和振蕩條件。

• 線性穩壓電源設計與調測：通過設計線性穩壓電源電路，學習穩壓電源的基本原理和調測方法。

• VGA 可變?cè)鲆娣糯笃鲗?shí)驗：探究VGA可變?cè)鲆娣糯笃鞯男阅芴攸c(diǎn)和應用場景。

• 集成功率放大電路設計與測試：學習集成功率放大電路的設計方法和測試技術。

• 紅外光通信實驗：通過實驗，了解紅外光通信的基本原理和實現方式。

• 聲光控觸發報警器實驗：搭建聲光控觸發報警器電路，學習其工作原理和應用。

• 觸摸報警器實驗：探究觸摸報警器的設計和實現方法。

• 開關電源應用設計實驗：學習開關電源的基本原理和應用設計。

• 精密整流絕對值、峰值檢測實驗：通過實驗，了解精密整流和峰值檢測電路的工作原理。

• 電壓比較器之晶體管β 篩選器設計：學習晶體管β篩選器的設計方法和應用。

• 直流電機 PWM 調速器（正反控制加光耦、H 橋和保護）：通過實驗，掌握直流電機PWM調速器的設計和控制方法，了解其正反控制、光耦隔離以及H橋驅動和保護機制。
